专利号: 2024200835433
申请人: 泉州壹杰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

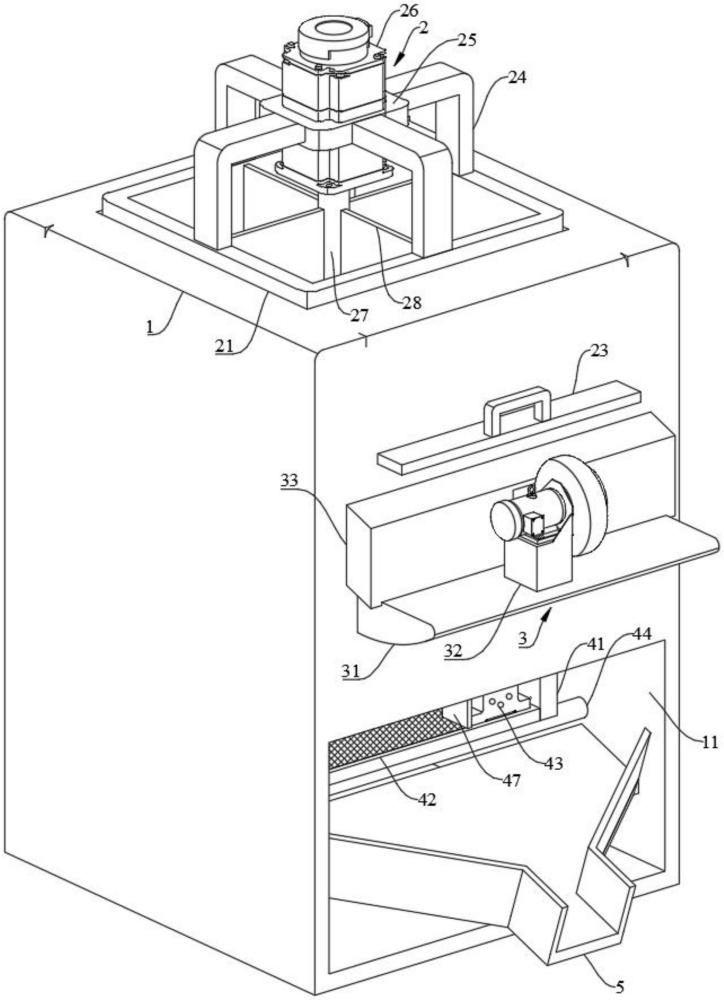

1.一种农业生产用扬尘除杂装置,其特征在于,包括:机箱(1)、一级旋搅筛动机构(2)、风力扬尘机构(3)和二级激振筛动机构(4);

所述一级旋搅筛动机构(2)安装在所述机箱(1)上,所述风力扬尘机构(3)安装在所述机箱(1)的外壁上并伸入所述机箱(1)内,所述二级激振筛动机构(4)安装在所述机箱(1)内;

所述风力扬尘机构(3)位于所述一级旋搅筛动机构(2)和所述二级激振筛动机构(4)之间;

所述机箱(1)右侧的下端开有矩形缺口(11)。

2.如权利要求1所述的一种农业生产用扬尘除杂装置,其特征在于,所述一级旋搅筛动机构(2)包括储粮仓(21)、一级筛网(22)、拆装把板(23)、直角定位条(24)、固定套(25)、电机(26)、延长轴(27)和旋搅叶板(28);

所述储粮仓(21)安装在所述机箱(1)上,且所述储粮仓(21)从所述机箱(1)内外露,所述一级筛网(22)可拆卸地贴合安装在所述储粮仓(21)的底面上,所述拆装把板(23)一端连接于所述一级筛网(22),所述拆装把板(23)的另一端穿过所述机箱(1)位于其外侧,若干所述直角定位条(24)一端圆周安装在所述储粮仓(21)的顶部,若干所述直角定位条(24)的另一端均连接所述固定套(25),所述电机(26)安装在所述固定套(25)内,且所述电机(26)位于所述储粮仓(21)的中轴线上,所述延长轴(27)连接于所述电机(26)的输出轴,若干所述旋搅叶板(28)圆周安装在所述延长轴(27)上;

若干所述旋搅叶板(28)均贴近所述一级筛网(22)。

3.如权利要求2所述的一种农业生产用扬尘除杂装置,其特征在于,所述风力扬尘机构(3)包括外挂台(31)、鼓风机(32)、引流通道(33)和扬尘口(34);

所述外挂台(31)安装在所述机箱(1)的右侧,所述鼓风机(32)居中安装在所述外挂台(31)上,所述引流通道(33)安装在所述机箱(1)的箱壁上,且所述引流通道(33)一端将所述鼓风机(32)的出风口笼罩,所述引流通道(33)的另一端伸入所述机箱(1)内并位于所述一级筛网(22)的下方,所述扬尘口(34)开设在所述机箱(1)的左侧。

4.如权利要求3所述的一种农业生产用扬尘除杂装置,其特征在于,所述二级激振筛动机构(4)包括三面围板(41)、二级筛网(42)、振动电机(43)、圆杆(44)和卸粮部(45);

所述圆杆(44)转动安装在所述机箱(1)的箱壁上,所述卸粮部(45)安装在所述机箱(1)的内底面上,所述三面围板(41)连接于所述卸粮部(45)和所述圆杆(44),所述二级筛网(42)贴合安装在所述三面围板(41)的底部,所述振动电机(43)安装在所述二级筛网(42)的一角;

所述三面围板(41)位于所述一级筛网(22)的正下方。

5.如权利要求4所述的一种农业生产用扬尘除杂装置,其特征在于,所述卸粮部(45)包括电缸(451)和双直角杆(452);

所述双直角杆(452)的两端分别连接所述三面围板(41)底面的两端,所述电缸(451)安装在所述机箱(1)的内底面上,且所述电缸(451)的输出轴居中连接于所述双直角杆(452)。

6.如权利要求5所述的一种农业生产用扬尘除杂装置,其特征在于,所述二级激振筛动机构(4)还包括扩口板(46);

所述扩口板(46)安装在所述三面围板(41)的顶部。

7.如权利要求6所述的一种农业生产用扬尘除杂装置,其特征在于,所述风力扬尘机构(3)还包括辅引通道(35);

所述辅引通道(35)位于所述机箱(1)内,且所述辅引通道(35)一端伸入所述引流通道(33)内,所述辅引通道(35)的另一端贴近所述扩口板(46);

所述扬尘口(34)正对所述引流通道(33)和所述辅引通道(35)。

8.如权利要求7所述的一种农业生产用扬尘除杂装置,其特征在于,所述二级激振筛动机构(4)还包括直角板(47)和弧面板(48);

所述直角板(47)和所述弧面板(48)安装在所述二级筛网(42)和所述三面围板(41)上,且所述弧面板(48)紧贴于所述直角板(47)的背面;

所述振动电机(43)位于所述直角板(47)下方。

9.如权利要求8所述的一种农业生产用扬尘除杂装置,其特征在于,一种农业生产用扬尘除杂装置还包括聚拢出粮口(5);

所述聚拢出粮口(5)安装在所述机箱(1)内并穿过所述矩形缺口(11)斜向下伸出;

所述聚拢出粮口(5)位于所述二级筛网(42)的正下方。
