专利号: 2024200646959
申请人: 李雪
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

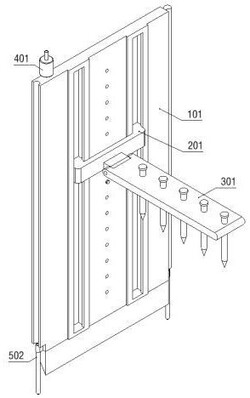

1.一种基坑支护结构,包括基坑支护安装件(1),所述基坑支护安装件(1)上滑动安装有深度适配安装件(2);其特征在于:所述深度适配安装件(2)上转动安装有地面固定安装件(3);所述基坑支护安装件(1)上固定安装有抽吸辅助件(4);所述基坑支护安装件(1)上固定安装有两个插接定位件(5);所述基坑支护安装件(1)包括:基坑支护安装板(101)、透水辅助孔(1011)、插接辅助槽(1012)和测量插接柱(102),所述基坑支护安装板(101)上开设有一排透水辅助孔(1011);所述基坑支护安装板(101)侧面开设有插接辅助槽(1012);所述测量插接柱(102)上设有刻度线;所述测量插接柱(102)插接在透水辅助孔(1011)上。

2.根据权利要求1所述的一种基坑支护结构,其特征在于:所述基坑支护安装件(1)还包括:插接安装柱(103),所述插接安装柱(103)固定安装在基坑支护安装板(101)侧面;所述插接安装柱(103)为圆柱结构;所述基坑支护安装板(101)后侧设有两个滑槽;所述插接安装柱(103)贯通基坑支护安装板(101)。

3.根据权利要求1所述的一种基坑支护结构,其特征在于:所述深度适配安装件(2)包括:深度适配滑块(201)和转动连接块(202),所述深度适配滑块(201)上固定安装有转动连接块(202);所述深度适配滑块(201)滑动安装在基坑支护安装板(101)后侧。

4.根据权利要求3所述的一种基坑支护结构,其特征在于:所述地面固定安装件(3)包括:地面固定锚固板(301)和锚固辅助杆(302),所述地面固定锚固板(301)上滑动插接有一排锚固辅助杆(302);所述地面固定锚固板(301)转动安装在转动连接块(202)上。

5.根据权利要求1所述的一种基坑支护结构,其特征在于:所述抽吸辅助件(4)包括:抽吸辅助泵(401)和抽吸辅助管(402),所述抽吸辅助泵(401)固定安装在基坑支护安装板(101)上;所述抽吸辅助泵(401)上固定管接有抽吸辅助管(402),且抽吸辅助管(402)固定安装在基坑支护安装板(101)上;所述抽吸辅助泵(401)上设有排水管。

6.根据权利要求5所述的一种基坑支护结构,其特征在于:所述抽吸辅助件(4)还包括:

吸水管(4021)和适配铲板(403),所述吸水管(4021)上固定管接在抽吸辅助管(402)上;所述吸水管(4021)固定暗转在基坑支护安装板(101)底部;所述适配铲板(403)固定安装在基坑支护安装板(101)底部;所述适配铲板(403)底部开刃;所述吸水管(4021)固定安装在适配铲板(403)上。

7.根据权利要求1所述的一种基坑支护结构,其特征在于:所述插接定位件(5)包括:插接定位安装套(501)和插接定位杆(502),所述插接定位安装套(501)上螺纹连接有插接定位杆(502);所述插接定位杆(502)底部为锥形结构;所述插接定位安装套(501)固定安装在基坑支护安装板(101)侧面。
