专利号: 2024200548566
申请人: 中正尚品建材(琼海)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

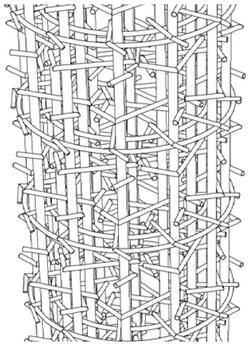

1.一种预制管桩钢筋骨架,其特征在于:包括第一骨架与第二骨架,所述第一骨架外侧套设有多个第一箍筋(3),所述第一骨架由多个环形阵列分布的第一竖筋(1)组成,多个所述第一箍筋(3)分别与第一竖筋(1)固定连接,所述第二骨架外侧套设有多个第二箍筋(4),所述第二骨架由多个环形阵列分布的第二竖筋(2)组成,多个所述第二箍筋(4)分别与第二竖筋(2)固定连接,所述第二箍筋(4)与第一箍筋(3)数量相同且分别位于同一水平面,所述第一骨架与第二骨架之间通过第一连接件固定连接,所述第一竖筋(1)和第二竖筋(2)数量相同且之间通过多个第二连接件固定连接。

2.根据权利要求1所述的一种预制管桩钢筋骨架,其特征在于:所述第一连接件为第一C型筋(5),所述第一骨架与第二骨架位于第一C型筋(5)内部,所述第一C型筋(5)数量为多个且呈环形阵列分布,多个所述第一C型筋(5)分别与第一竖筋(1)和第二竖筋(2)固定连接且两端分别位于第一竖筋(1)和第一箍筋(3)以及第二竖筋(2)和第二箍筋(4)连接处。

3.根据权利要求1所述的一种预制管桩钢筋骨架,其特征在于:所述第二连接件包括第二C型筋(6)和第三C型筋(7),所述第二C型筋(6)和第三C型筋(7)呈上下交错分布,左右相邻的第一竖筋(1)和第二竖筋(2)之间通过第二C型筋(6)和第三C型筋(7)固定连接,所述第二C型筋(6)一端与第一竖筋(1)固定连接,所述第二C型筋(6)另一端与第二竖筋(2)固定连接,所述第三C型筋(7)一端与第一竖筋(1)固定连接,所述第三C型筋(7)另一端与第二竖筋(2)固定连接。

4.根据权利要求2所述的一种预制管桩钢筋骨架,其特征在于:多个所述第一C型筋(5)通过拉丝与第一竖筋(1)和第二竖筋(2)进行固定连接。

5.根据权利要求3所述的一种预制管桩钢筋骨架,其特征在于:所述第二C型筋(6)和第三C型筋(7)分别通过拉丝与第一竖筋(1)和第二竖筋(2)固定连接,所述第二C型筋(6)和第三C型筋(7)之间通过拉丝固定连接。
