专利号: 2024200453903
申请人: 江苏美旺新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

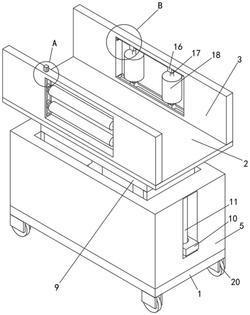

1.一种玻璃纤维穿纱支架,包括稳定板(1),其特征在于:所述稳定板(1)的顶端通过高度调节机构安装有移动板(2);

所述移动板(2)的顶端固定连接有两个连接块(3),两个所述连接块(3)的一端均开设有稳定开口,两个所述稳定开口的内部均安装有穿纱机构。

2.根据权利要求1所述的一种玻璃纤维穿纱支架,其特征在于:所述高度调节机构包括第一电机(4),所述稳定板(1)的顶端固定连接有调节筒(5),所述第一电机(4)的底端与稳定板(1)的顶端固定连接,所述第一电机(4)的输出端固定连接有转动螺杆(6),所述转动螺杆(6)的外壁上螺装有转动螺套(7),所述转动螺套(7)的外壁上固定连接有移动筒(8),所述移动筒(8)的顶端固定连接有推动块(9),所述推动块(9)的顶端与移动板(2)的底端固定连接,所述调节筒(5)两端均开设有限位通槽,两个所述限位通槽内部的两端之间均固定连接有稳定杆(10),两个所述稳定杆(10)的外壁上均滑动连接有稳定套(11),两个所述稳定套(11)的一端分别与移动筒(8)之间固定连接有连接板(12)。

3.根据权利要求2所述的一种玻璃纤维穿纱支架,其特征在于:所述穿纱机构包括第二电机(13)和第三电机(14),所述第二电机(13)的一端与连接块(3)的顶端固定连接,所述稳定开口内部的一端开设有电机槽,所述电机槽内部的一端与第三电机(14)的一端固定连接,所述第二电机(13)的输出端和第三电机(14)的输出端均固定连接有双向螺杆(15),两个所述双向螺杆(15)的外壁上均螺装有稳定螺套(16),所述稳定螺套(16)的一端均转动连接有转动杆(17),两个所述稳定开口内部的一端均开设有稳定滑槽,两个所述稳定滑槽的内部均滑动连接有两个稳定滑块,多个所述转动杆(17)分别与多个稳定滑块的一端转动连接,多个所述转动杆(17)的外壁上均固定连接有转动筒(18)。

4.根据权利要求3所述的一种玻璃纤维穿纱支架,其特征在于:所述推动块(9)的底端与连接板(12)的顶端之间均固定连接有支撑块(19)。

5.根据权利要求4所述的一种玻璃纤维穿纱支架,其特征在于:所述稳定板(1)的底端四角处均固定连接有稳定脚轮(20)。
