专利号: 2024200311423
申请人: 山东鑫旭化工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

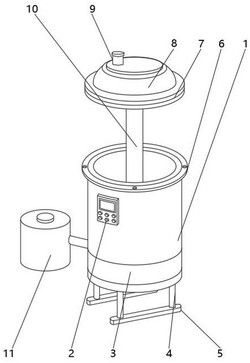

1.一种化工搪瓷反应釜,包括釜体(1),其特征在于:所述釜体(1)外壁安装有控制面板(2),所述釜体(1)内壁底部固定安装有防沉淀组件(3),所述釜体(1)外壁底部固定安装有支腿(4),所述支腿(4)下端固定安装有固定板(5),所述釜体(1)上端外壁固定焊接有密封环(6),所述密封环(6)上表面贴合有连接环(7),所述连接环(7)上表面固定安装有密封盖(8),所述密封盖(8)上方开设有入料孔(9),所述密封盖(8)下表面中心固定安装有分散组件(10),所述釜体(1)一侧贯穿安装有排料组件(11)。

2.根据权利要求1所述的一种化工搪瓷反应釜,其特征在于:所述密封环(6)四周开设有螺纹孔,所述密封环(6)上表面与连接环(7)螺纹密封连接,所述连接环(7)下表面四周贴合有密封橡胶圈。

3.根据权利要求1所述的一种化工搪瓷反应釜,其特征在于:所述防沉淀组件(3)包括安装环(31),所述安装环(31)底部固定安装有驱动马达(32),所述驱动马达(32)外壁安装有驱动分散叶(33),所述安装环(31)外壁固定安装在釜体(1)内壁底部。

4.根据权利要求3所述的一种化工搪瓷反应釜,其特征在于:所述安装环(31)下表面四周安装有支架,所述驱动马达(32)通过支架固定安装有安装环(31)内壁,所述驱动分散叶(33)与驱动马达(32)轴承连接,所述驱动分散叶(33)具体采用不锈钢构件。

5.根据权利要求1所述的一种化工搪瓷反应釜,其特征在于:所述分散组件(10)包括驱动轴(101),所述驱动轴(101)外壁套接有连杆(102),所述连杆(102)两端固定安装有加热棒(103),所述驱动轴(101)外壁环绕焊接有搅拌桨叶(104),所述驱动轴(101)上端安装在密封盖(8)中心,所述驱动轴(101)上端安装有驱动电机。

6.根据权利要求5所述的一种化工搪瓷反应釜,其特征在于:所述加热棒(103)内壁设置有电热丝,所述加热棒(103)具体采用不锈钢构件,所述搅拌桨叶(104)具体采用不锈钢构件。

7.根据权利要求1所述的一种化工搪瓷反应釜,其特征在于:所述排料组件(11)包括排料桶(111),所述排料桶(111)上端安装有转接阀(112),所述排料桶(111)一侧安装有配电盒(113),所述排料桶(111)外壁贯穿安装有抽泵(115),所述抽泵(115)外壁安装有排出管(116)。

8.根据权利要求7所述的一种化工搪瓷反应釜,其特征在于:所述排料桶(111)通过转接阀(112)与釜体(1)管道连接,所述排料桶(111)具体采用不锈钢构件。
