专利号: 2024200301046
申请人: 曹龙
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

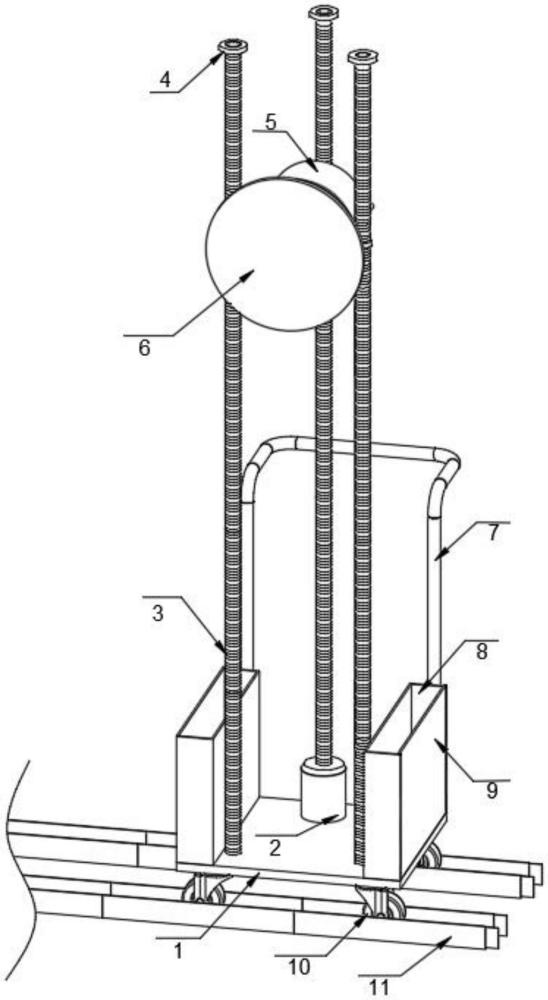

1.一种墙面抹平装置,其特征在于:包括底板(1),所述底板(1)顶部靠后位置固定安装有电机一(2),电机一(2)通过输出轴固定连接有一组螺纹套杆(3),电机一(2)前部设置有另外两组螺纹套杆(3),且两组螺纹套杆(3)与底板(1)顶部为固定连接,位于电机一(2)上方的螺纹套杆(3)螺纹连接有连接套(13),连接套(13)套接于另外两组螺纹套杆(3)外部且与这两组螺纹套杆(3)为活动连接,连接套(13)内侧固定安装有电机二(5),电机二(5)前方设置有转盘(6)。

2.根据权利要求1所述的一种墙面抹平装置,其特征在于:所述螺纹套杆(3)设置有多组,螺纹套杆(3)顶端开设有螺纹孔且底端连接有螺纹柱。

3.根据权利要求1所述的一种墙面抹平装置,其特征在于:所述螺纹套杆(3)外部螺纹连接有限位环(4),且限位环(4)设置有三组。

4.根据权利要求1所述的一种墙面抹平装置,其特征在于:所述电机二(5)通过输出轴固定连接有转盘(6),转盘(6)后方设置有推杆(7)。

5.根据权利要求4所述的一种墙面抹平装置,其特征在于:所述底板(1)顶部靠两侧均固定安装有C型板(8),且C型板(8)外部与推杆(7)为固定连接。

6.根据权利要求5所述的一种墙面抹平装置,其特征在于:所述C型板(8)内侧和底板(1)顶部均开设有插槽(12),C型板(8)内设置有插板(9),且C型板(8)通过插槽(12)与插板(9)卡合连接。

7.根据权利要求6所述的一种墙面抹平装置,其特征在于:所述底板(1)底部靠四角位置均设置有滑轮(10),滑轮(10)外侧设置有若干滑轨(11),且若干滑轨(11)为相互卡合拼接。
