专利号: 2024200295929
申请人: 江苏维高机械科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

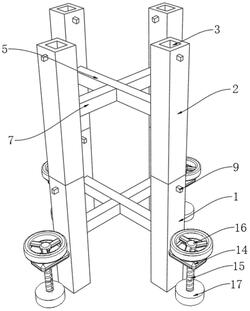

1.一种用于桥梁支架工字钢梁的拆卸装置,包括支撑架一(1),其特征在于:所述支撑架一(1)的顶端开设有支撑架二(2),所述支撑架一(1)的顶部相接触有卡槽(3),所述支撑架二(2)的底部固定连接有固定块(4),其中两个所述支撑架一(1)的相近一侧固定连接有其中一个固定板一(5),所述固定板一(5)的底端开设有方形开口一(6),另外两个所述支撑架一(1)的相近一侧固定连接有其中一个固定板二(7),所述固定块(4)的相远一侧均开设有方形开口二(8),所述支撑架一(1)的顶端相远一侧均设置有拆卸组件,两个所述拆卸组件的相近一侧均固定连接有斜面块(10),所述支撑架一(1)的顶端左右两侧均开设有内腔(11),所述拆卸组件的上下两侧均固定连接有限位板(12),多个所述支撑架一(1)的相远一侧均固定连接有固定组件。

2.根据权利要求1所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:多个所述固定组件均包括固定板三(14),所述固定板三(14)的内壁螺纹连接有螺纹杆(15),所述螺纹杆(15)的顶部固定连接有转把(16),所述螺纹杆(15)的底部固定连接有固定圆板(17),所述固定板二(7)的顶端开设有方形开口三(18)。

3.根据权利要求1所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:其中一个拆卸组件包括拉杆(9),多个所述限位板(12)的相远一侧均固定连接有弹簧(13),所述拉杆(9)的上下两侧均固定连接两个所述限位板(12)的相近一侧,多个所述弹簧(13)的相远一侧固定连接在所述支撑架一(1)的顶部左右两端内壁相远一侧。

4.根据权利要求3所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:其中一个所述支撑架一(1)的顶端左右两侧均滑动连接有拉杆(9),所述固定块(4)的外部滑动连接在所述支撑架一(1)的顶端内部。

5.根据权利要求3所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:两个所述拉杆(9)的相近一侧均固定连接有斜面块(10),所述固定板一(5)的顶端外壁滑动连接在所述固定板二(7)的顶端内部。

6.根据权利要求5所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:所述固定板二(7)的中部外壁滑动连接在所述固定板一(5)的内部,所述固定块(4)的外部滑动连接在所述卡槽(3)的内部。

7.根据权利要求1所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:两个所述斜面块(10)的外部均滑动连接在两个所述方形开口二(8)的内部,两个所述斜面块(10)的外部均卡合在所述固定块(4)的底端相远一侧内部。

8.根据权利要求2所述的一种用于桥梁支架工字钢梁的拆卸装置,其特征在于:多个所述支撑架一(1)的相远一侧均固定连接在多个所述固定板三(14)的相近一侧,所述固定板一(5)的中部外壁滑动连接在所述方形开口三(18)的内部。
