专利号: 2024200295238
申请人: 马欢
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

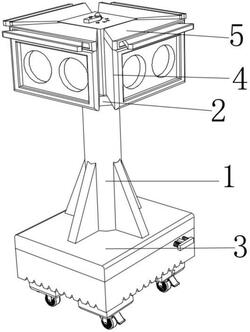

1.一种道路交通警示灯装置,包括连接柱(1),其特征在于:所述连接柱(1)外壁的顶端固定连接有固定座(2),所述固定座(2)的外壁固定连接有四组信号灯(4),所述信号灯(4)外壁的顶端固定连接有收纳箱(5),所述收纳箱(5)的内壁滑动连接有挡板(6),所述挡板(6)的外壁固定连接有连接杆(7),所述固定座(2)的内壁固定连接有固定架(8),所述固定架(8)的内壁转动连接有转盘(9),所述固定架(8)的内壁滑动连接有四组滑动座(10),所述转盘(9)的中心轴处固定连接有转杆(11),所述转杆(11)顶端的外壁固定连接有固定块(12),所述固定块(12)的内壁通过限位弹簧(13)弹性连接有锲块(14),所述连接柱(1)外壁的底端固定连接有底座(3)。

2.根据权利要求1所述的一种道路交通警示灯装置,其特征在于:所述底座(3)的外壁滑动连接有接触框(15),所述底座(3)外壁的底端设置有四组万向轮(16),所述接触框(15)的外壁通过复位弹簧(17)弹性连接有插块(18)。

3.根据权利要求1所述的一种道路交通警示灯装置,其特征在于:所述连接杆(7)贯穿且滑动连接在收纳箱(5)的内壁,所述连接杆(7)贯穿且滑动连接在固定座(2)的内壁,所述收纳箱(5)固定连接在固定座(2)的外壁。

4.根据权利要求1所述的一种道路交通警示灯装置,其特征在于:所述转盘(9)的表面开设有四组导轨,所述滑动座(10)底端的外壁滑动连接在导轨的内壁,所述转杆(11)贯穿且转动连接在固定座(2)内壁的顶端,所述转杆(11)贯穿且滑动连接在固定架(8)的内壁。

5.根据权利要求1所述的一种道路交通警示灯装置,其特征在于:所述滑动座(10)外壁的顶端固定与连接杆(7)固定连接。

6.根据权利要求1所述的一种道路交通警示灯装置,其特征在于:所述限位弹簧(13)的一端固定连接在固定块(12)的内壁的顶端,所述限位弹簧(13)的另一端固定连接在锲块(14)外壁的顶端,所述锲块(14)贯穿且滑动连接在固定块(12)的内壁,所述固定座(2)外壁的顶端开设有卡槽,所述锲块(14)与卡槽卡接。

7.根据权利要求2所述的一种道路交通警示灯装置,其特征在于:所述复位弹簧(17)的一端固定连接在接触框(15)的外壁,所述复位弹簧(17)的另一端固定连接在插块(18)的内侧侧壁。

8.根据权利要求2所述的一种道路交通警示灯装置,其特征在于:所述插块(18)贯穿且滑动连接在接触框(15)的内壁,所述底座(3)的外壁开设有上下两组通孔,所述插块(18)与通孔插接。
