专利号: 2024200244448
申请人: 青岛豪美纺织有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

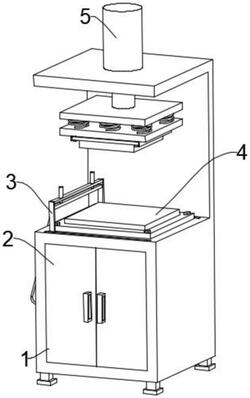

1.一种用于纺织加工的面料热压印装置,包括加工台(1),其特征在于:所述加工台(1)正面的下端设置有活动门(2),所述加工台(1)下端内腔的底部固定连接有熨烫机构(3),所述加工台(1)上端内腔的底部固定连接有下压板(4),所述加工台(1)上端内腔的顶部固定连接有热压机构(5),所述熨烫机构(3)包括蓄水箱(31),所述蓄水箱(31)的底部与加工台(1)下端内腔的底部固定连接,所述蓄水箱(31)的顶部固定连接有加热器(32),所述加热器(32)的底部固定连接有加热杆(33),所述加热杆(33)的一端延伸至蓄水箱(31)的内部。

2.根据权利要求1所述的一种用于纺织加工的面料热压印装置,其特征在于:所述蓄水箱(31)内腔的顶部固定连接有出气管(34),所述出气管(34)的一端套接有出气软管(35),所述出气软管(35)的一端固定连接有熨烫板(36),所述熨烫板(36)内腔的底部开设有出气孔,所述出气软管(35)的内部与熨烫板(36)的内部连通,所述熨烫板(36)的顶部固定连接有伸缩杆(37),所述伸缩杆(37)的表面固定连接有支撑架(38),所述支撑架(38)的底部固定连接有滑动块一(39),所述滑动块一(39)的表面滑动连接有滑动槽一(310),所述滑动槽一(310)开设在加工台(1)上端内腔的底部。

3.根据权利要求1所述的一种用于纺织加工的面料热压印装置,其特征在于:所述热压机构(5)包括液压缸(51),所述液压缸(51)的表面与加工台(1)的顶部固定连接,所述液压缸(51)的输出端固定连接有压板(52),所述压板(52)的底部固定连接有弹簧一(53)。

4.根据权利要求3所述的一种用于纺织加工的面料热压印装置,其特征在于:所述弹簧一(53)的下端固定连接有夹持板(54),所述夹持板(54)的下表面开设有滑动槽二(55),所述滑动槽二(55)的内壁滑动连接有滑动块二(56),所述滑动块二(56)的一侧固定连接有弹簧二(57)。

5.根据权利要求4所述的一种用于纺织加工的面料热压印装置,其特征在于:所述弹簧二(57)的一端与滑动槽二(55)内腔的一侧固定连接,所述滑动块二(56)的底部固定连接有夹板(58),所述夹板(58)的内壁搭接有上热压板(59),所述上热压板(59)的底部固定连接有印花图案(510)。
