专利号: 2024200097491
申请人: 山东欧倍德电气设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

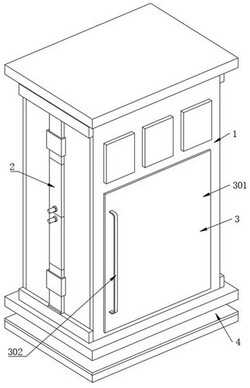

1.一种便于检查和维修的配电柜,其特征在于:包括配电柜主体(1)和减震组件(4),所述配电柜主体(1)的左右两端均连接有检修组件一(2),所述配电柜主体(1)的前后两端均连接有检修组件二(3);

所述检修组件一(2)包括一对检修盖板(201),一对所述检修盖板(201)嵌合连接在配电柜主体(1)的左右两端,所述配电柜主体(1)左右两端的上下两侧均固定连接有定位条(202),所述定位条(202)的相对端面均开设有定位槽(203),所述检修盖板(201)的外端固定连接有定位套(204),所述定位套(204)的内侧滑动连接有定位板(205),所述定位板(205)的外端固定连接有限位板(210),所述定位板(205)远离定位槽(203)的一端均通过阻尼铰链一(206)铰接有拉板(207),相邻所述拉板(207)之间通过阻尼铰链二(208)铰接,所述拉板(207)的外端固定连接有拉杆(209)。

2.根据权利要求1所述的一种便于检查和维修的配电柜,其特征在于:所述检修盖板(201)与配电柜主体(1)活动连接,一对所述检修盖板(201)呈左右对称分布。

3.根据权利要求1所述的一种便于检查和维修的配电柜,其特征在于:所述定位板(205)与定位槽(203)滑动连接,所述定位板(205)与定位槽(203)相适配。

4.根据权利要求1所述的一种便于检查和维修的配电柜,其特征在于:所述检修组件二(3)包括一对透明检修门(301),一对所述透明检修门(301)分别铰接在配电柜主体(1)的前后两端。

5.根据权利要求4所述的一种便于检查和维修的配电柜,其特征在于:一对所述透明检修门(301)呈前后对称分布,一对所述透明检修门(301)的外端均固定连接有门把手(302)。

6.根据权利要求1所述的一种便于检查和维修的配电柜,其特征在于:所述减震组件(4)包括减震底座(401),所述减震底座(401)的上端固定连接有减震橡胶垫(402),所述减震橡胶垫(402)的上端固定连接有阻尼减震器(403)。

7.根据权利要求6所述的一种便于检查和维修的配电柜,其特征在于:所述阻尼减震器(403)的伸缩端与配电柜主体(1)的底端固定连接,所述阻尼减震器(403)的外部活动连接有减震弹簧(404)。

8.根据权利要求7所述的一种便于检查和维修的配电柜,其特征在于:所述减震弹簧(404)的一端与配电柜主体(1)的底端固定连接,所述减震弹簧(404)的另一端与减震橡胶垫(402)固定连接。
