专利号: 2024200070056
申请人: 莱州沛玉建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

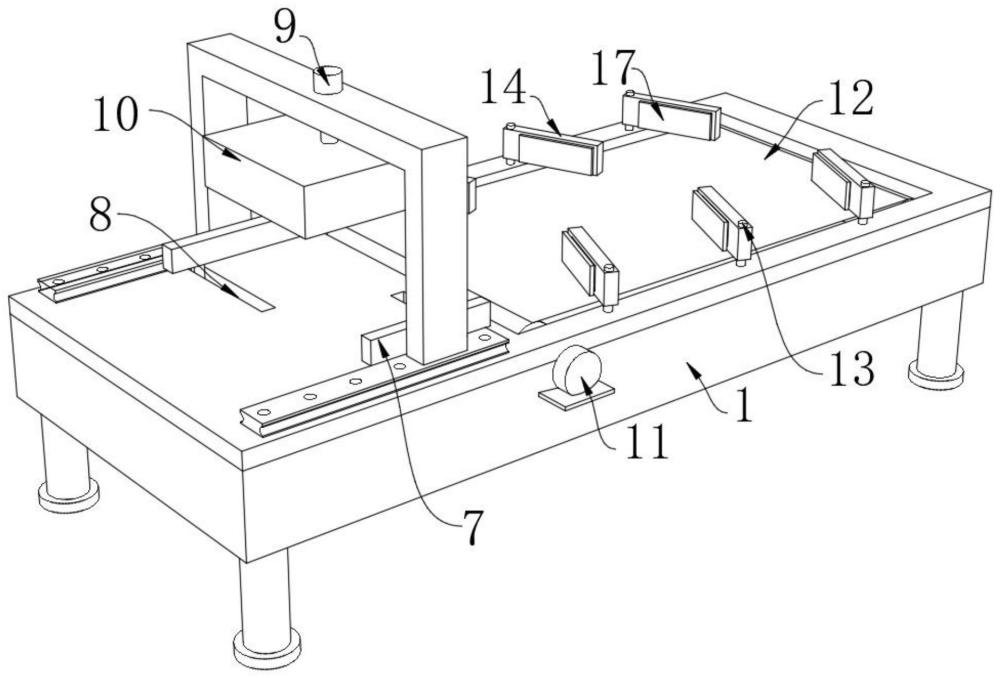

1.一种大理石石材切割装置,包括操作台(1),其特征在于:所述操作台(1)的内部左侧安装有电机一(2),所述电机一(2)的驱动端固定连接有齿轮(3),所述操作台(1)的内部左侧开设有两个限位槽(4),两个所述限位槽(4)的内部均滑动连接有齿条板(5),两个所述齿条板(5)的外部齿牙与所述齿轮(3)的外部齿牙为啮合连接,所述齿条板(5)的顶部固定连接有支撑杆(6),所述支撑杆(6)的顶部固定连接有夹持板(7),所述操作台(1)的顶部前后两侧均设置有限位组件,所述操作台(1)的顶部左侧固定连接有两个电动导轨,所述电动导轨的内部滑动组件固定连接有连接架,所述连接架的顶部安装有液压缸(9),所述液压缸(9)的驱动端外部滑动连接有防护箱(10),所述液压缸(9)的驱动端固定连接有连接箱,所述连接箱的内部后侧安装有电机三,所述电机三的驱动端固定连接有切割刀头。

2.根据权利要求1所述的一种大理石石材切割装置,其特征在于:所述操作台(1)的前端固定连接有固定板,所述固定板的顶部安装有电机二(11),所述电机二(11)的驱动端固定连接有传送带(12),所述传送带(12)的右端转动连接在所述操作台(1)的内部右侧。

3.根据权利要求1所述的一种大理石石材切割装置,其特征在于:所述操作台(1)的顶部前后两侧均转动连接有多个转轴(13),所述转轴(13)的固定连接有连接板(14),所述连接板(14)的内部设置有多个弹簧(15)。

4.根据权利要求3所述的一种大理石石材切割装置,其特征在于:所述限位组件包括限位板、衔接块(16)和软板(17),所述限位板的外部滑动连接在所述连接板(14)的内壁,所述衔接块(16)的一侧固定连接在所述限位板的一侧,所述软板(17)的一侧固定连接在所述衔接块(16)的外侧。

5.根据权利要求4所述的一种大理石石材切割装置,其特征在于:所述弹簧(15)的一端固定连接在所述连接板(14)的内壁,所述弹簧(15)的另一端固定连接在所述限位板的另一侧。

6.根据权利要求1所述的一种大理石石材切割装置,其特征在于:所述操作台(1)的顶部左侧开设有两个方形滑槽(8),所述支撑杆(6)的外部滑动连接在所述方形滑槽(8)的内壁,所述夹持板(7)的底部滑动连接在所述操作台(1)的顶部。

7.根据权利要求1所述的一种大理石石材切割装置,其特征在于:所述操作台(1)的底端四角均固定连接有支撑腿,所述支撑腿的底部固定连接有防滑垫。
