专利号: 2024119711507
申请人: 南通市技美自动化设备有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

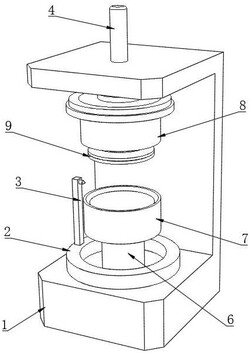

1.一种压力传感器焊接设备,包括焊接机架(1),其特征在于:还包括:

焊接机构,所述焊接机构安装于所述焊接机架(1)的内底端;

辅助定位机构,所述辅助定位机构包括下压模块和固定模块,所述下压模块位于所述固定模块的正上侧;

所述下压模块包括升降驱动设备(4)、压紧柱(5)、限位筒(8)和压环组件(9);

所述升降驱动设备(4)安装于所述焊接机架(1)的顶端,所述压紧柱(5)固定安装于所述升降驱动设备(4)的底部输出端上,所述压环组件(9)安装于所述压紧柱(5)的底端;

所述固定模块包括支撑座(6)和限位座(7);

所述支撑座(6)固定于所述焊接机架(1)的内底端,所述限位座(7)固定于所述支撑座(6)的顶端,所述限位座(7)的上端设置有限位槽,所述限位槽的直径和所述压环组件(9)的外径均与所述限位筒(8)的内径相一致。

2.根据权利要求1所述的一种压力传感器焊接设备,其特征在于:所述限位槽的槽口处设置有倒角。

3.根据权利要求1所述的一种压力传感器焊接设备,其特征在于:所述压环组件(9)包括连接环(91),所述连接环(91)与所述压紧柱(5)的表面螺纹连接,且所述连接环(91)的周侧设置有竖向防滑纹。

4.根据权利要求3所述的一种压力传感器焊接设备,其特征在于:所述压环组件(9)还包括活动环(92),所述活动环(92)水平转动安装于所述连接环(91)的底端。

5.根据权利要求4所述的一种压力传感器焊接设备,其特征在于:所述压紧柱(5)的表面一体化设置有限位凸环(501),所述连接环(91)的内壁上设置有与所述限位凸环(501)限位配合的环形限位槽(9101),所述环形限位槽(9101)的高度大于所述限位凸环(501)的厚度。

6.根据权利要求5所述的一种压力传感器焊接设备,其特征在于:所述连接环(91)向下转动至无法转动的状态下,所述活动环(92)的下端面与所述压紧柱(5)的下端面位于同一水平面上。

7.根据权利要求1所述的一种压力传感器焊接设备,其特征在于:所述限位筒(8)的外侧固定有下连接盖(10),所述压紧柱(5)的外侧固定有上连接盖(11),所述下连接盖(10)与上连接盖(11)螺纹连接。

8.根据权利要求1所述的一种压力传感器焊接设备,其特征在于:所述焊接机构包括电动转环(2)和焊接头(3),所述电动转环(2)安装于所述焊接机架(1)的内底端,且所述电动转环(2)与所述限位座(7)同轴线设置,所述焊接头(3)安装于所述电动转环(2)的上端,所述电动转环(2)驱动所述焊接头(3)围绕所述限位座(7)的轴线做圆周运动。

9.根据权利要求1所述的一种压力传感器焊接设备,其特征在于:所述限位筒(8)的上下两端均向内设置有倒角。
