专利号: 2024119586225
申请人: 浙江海蓝特环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

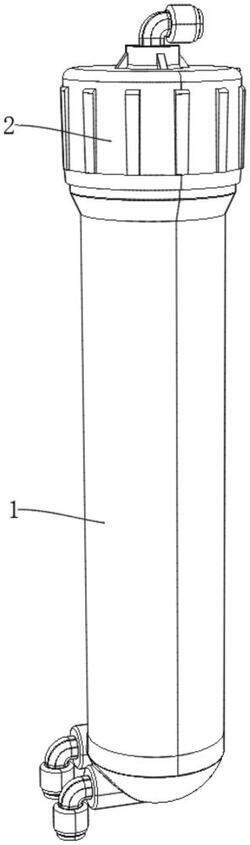

1.一种反渗透进水组件用滤芯清理装置,包括输水筒(1)、顶盖(2)和滤芯本体(3),其特征在于:所述顶盖(2)的内部后侧安装有输送泵(18),所述输送泵(18)的输入端安装有输入管(11),且输出端安装有连接管(26),所述顶盖(2)的内部开设有支撑槽(14),所述支撑槽(14)的中部顶壁安装有上转板(12),所述上转板(12)的内壁安装有输送管(25),所述顶盖(2)的内顶壁开设有多个输出孔(29),所述支撑槽(14)的内壁转动连接有支撑环(4),所述支撑环(4)的内环壁安装有多个刮擦板(5),多个所述刮擦板(5)均与滤芯本体(3)的外侧之间贴合,所述输水筒(1)的内壁底部插接有贴合环(6),所述支撑环(4)的底部转动连接在贴合环(6)的内壁,所述输入管(11)安装在顶盖(2)的内部后侧,且贯穿顶盖(2),所述连接管(26)的底端与输送管(25)的后侧之间安装,所述输送管(25)的底端贯穿上转板(12);滤芯本体(3)的下部外侧安装有固定环(9),所述固定环(9)的顶部开设有插接槽(28),所述固定环(9)的顶部安装有配重环(8),所述配重环(8)的底部安装有插接部(27),所述配重环(8)的外环侧安装有收集滤框(10),所述贴合环(6)的外环侧安装有多个橡胶凸球(20);插接部(27)插接在插接槽(28)的内壁,所述收集滤框(10)远离配重环(8)的一侧与贴合环(6)之间安装,且收集滤框(10)设置在输水筒(1)的内壁底部,所述配重环(8)套设在滤芯本体(3)的下部外侧;多个所述橡胶凸球(20)以贴合环(6)的轴心为圆心呈均匀分布设置,所述橡胶凸球(20)与输水筒(1)的内壁下部之间卡接,且受到贴合环(6)挤推呈挤压形变状态;

所述顶盖(2)的内部左侧安装有马达(16),所述马达(16)的输出端安装有齿轮(17),所述支撑环(4)的顶部安装有齿环(15),所述支撑环(4)的底部安装有转动件一(7),所述贴合环(6)的顶部开设有转槽一(21);所述转动件一(7)转动连接在转槽一(21)的内壁,所述齿轮(17)转动连接在顶盖(2)的内部左侧,所述齿环(15)转动连接在支撑槽(14)的内壁,且与齿轮(17)之间啮合连接;多个所述刮擦板(5)以支撑环(4)的轴心为圆心呈环形分布设置,所述支撑环(4)套设在滤芯本体(3)的外侧,所述支撑环(4)的顶端贯穿支撑槽(14),且底端插接在转槽一(21)的内壁,所述输送管(25)呈“口”字形设计。

2.根据权利要求1所述的一种反渗透进水组件用滤芯清理装置,其特征在于:所述上转板(12)的底部安装有转动件二(24),所述上转板(12)的底部转动连接有下转板(13),所述下转板(13)的外环侧安装有多个连接杆(19),所述下转板(13)的顶部开设有转槽二(23),所述下转板(13)的外环开设有多个调节孔(22)。

3.根据权利要求2所述的一种反渗透进水组件用滤芯清理装置,其特征在于:所述转动件二(24)转动连接在转槽二(23)的内壁,其中四个所述调节孔(22)的顶端均与输送管(25)的底端贴合,且底端均与其中四个输出孔(29)之间贴合。

4.根据权利要求2所述的一种反渗透进水组件用滤芯清理装置,其特征在于:多个所述连接杆(19)以下转板(13)的轴心为圆心呈均匀分布设置,且远离下转板(13)的一端均与齿环(15)之间安装,所述连接杆(19)设置在支撑槽(14)的内壁。
