1.新能源车用移动式电储能设备,其特征在于,包括:

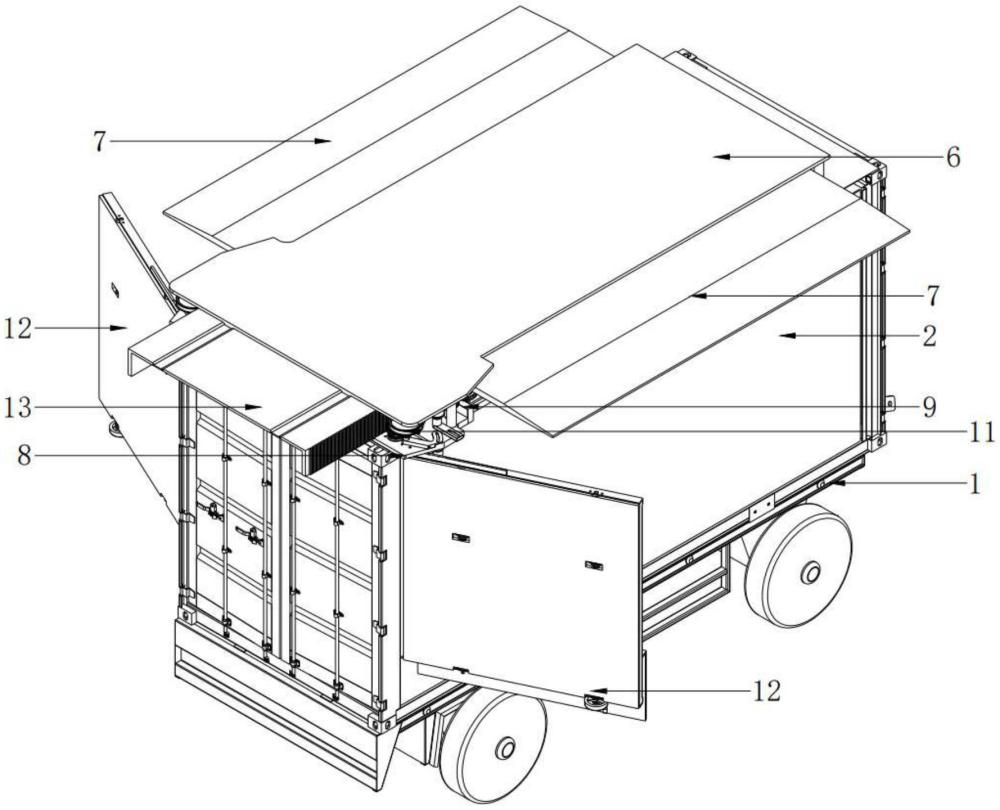

平板牵引车(1),所述平板牵引车(1)的顶端安装有电储能集装箱(2),且所述电储能集装箱(2)的顶端固定有顶棚(6),顶棚(6)的底端和电储能集装箱(2)的顶端之间设置有空挡部,所述电储能集装箱(2)的一侧外壁上安装有和电储能集装箱(2)电性连接的充电交互终端(4),所述充电交互终端(4)一侧的电储能集装箱(2)外壁上安装有至少一个充电枪(3);
侧翼板(7),所述侧翼板(7)设置有两个,两个所述侧翼板(7)对称滑动安装在电储能集装箱(2)的顶端,所述侧翼板(7)的滑移方向与顶棚(6)的长度方向垂直,所述电储能集装箱(2)顶端的一侧安装有用于带动两个侧翼板(7)相向运动的齿轮式双边带对向牵引模块(9),所述顶棚(6)底端的一侧安装有用于驱动齿轮式双边带对向牵引模块(9)工作的旋转驱动模块(10);
支撑板(8),两个所述支撑板(8)固定在齿轮式双边带对向牵引模块(9)一侧的电储能集装箱(2)顶端边角位置处,所述支撑板(8)的顶端设置有用于接收来自齿轮式双边带对向牵引模块(9)回转动力的轮轴传动结构(11),所述轮轴传动结构(11)的旋转端安装有升降式可调侧挡模块(12),所述顶棚(6)底端的一侧滑动安装有齿槽型尾箱罩(13),轮轴传动结构(11)用于驱动齿槽型尾箱罩(13)沿着顶棚(6)长度方向滑移,所述充电交互终端(4)一侧的电储能集装箱(2)外壁上安装有控制面板(5),控制面板(5)的输出端与旋转驱动模块(10)的输入端电性连接;
所述齿轮式双边带对向牵引模块(9)包括固定在电储能集装箱(2)顶端一侧的方口纵梁(9011)、方口纵梁(9011)一侧外壁上通过轴承座转动安装的两个从动轴(901)、两个从动轴(901)之间的方口纵梁(9011)外壁上通过轴承座转动安装的两个主动轴(902)以及从动轴(901)、主动轴(902)顶端固定的从动带轮(903)、主动带轮(904),所述从动带轮(903)、主动带轮(904)之间套装有多楔带(905),两个所述主动轴(902)的顶端之间设置有对齿轮传动结构一(907),所述从动轴(901)的顶端设置有用于带动轮轴传动结构(11)工作的对齿轮传动结构二(908),所述方口纵梁(9011)的一侧外壁上滑动安装有牵引板(906),多楔带(905)的一侧内壁与牵引板(906)的一侧外壁固定连接,所述牵引板(906)的另一侧外壁与侧翼板(7)的一侧外壁固定连接;
所述轮轴传动结构(11)包括转动安装在支撑板(8)顶端一侧的二级传动轴(1101)、支撑板(8)顶端另一侧转动安装的齿轮轴(1102)以及二级传动轴(1101)、齿轮轴(1102)之间用于保持动力衔接的带轮传动结构(1103),所述二级传动轴(1101)、从动轴(901)之间通过对齿轮传动结构二(908)进行动力接合,所述齿轮轴(1102)的底端与升降式可调侧挡模块(12)的顶端固定连接;
所述支撑板(8)顶端的一侧设置有用于抵紧带轮传动结构(1103)的张紧轮(1106),所述支撑板(8)顶端的另一侧转动安装有尾轴(1104),所述尾轴(1104)的顶端固定有用于和齿轮轴(1102)相互啮合的三级齿轮(1105);
所述对齿轮传动结构二(908)包括固定在二级传动轴(1101)顶端的二级齿轮(9082)以及固定在从动轴(901)顶端的一级齿轮(9081),一级齿轮(9081)、二级齿轮(9082)相互啮合。
2.根据权利要求1所述的新能源车用移动式电储能设备,其特征在于:所述旋转驱动模块(10)为安装在顶棚(6)底端一侧的伺服电机,伺服电机的输出轴通过联轴器与其中一个所述主动轴(902)的顶端固定连接,所述伺服电机通过对齿轮传动结构一(907)驱动另一个主动轴(902)旋转,伺服电机的输入端与控制面板(5)的输出端电性连接。
3.根据权利要求1所述的新能源车用移动式电储能设备,其特征在于:所述电储能集装箱(2)的顶端固定有导轨(201),所述侧翼板(7)底端的一侧安装有用于和导轨(201)滑动配合的滑块,所述方口纵梁(9011)的一侧外壁上安装有两个平行等长的线性导轨,所述牵引板(906)的一侧外壁上固定有用于和线性导轨滑动配合的滑套。
4.根据权利要求1所述的新能源车用移动式电储能设备,其特征在于:所述升降式可调侧挡模块(12)包括固定在齿轮轴(1102)底端的外框板(1201)、外框板(1201)一侧外壁上转动安装的丝杆(1202)以及丝杆(1202)表面一端螺纹处安装的螺母副(1203),所述螺母副(1203)的一侧外壁上固定有挡板(1204),所述螺母副(1203)的另一侧外壁与外框板(1201)的一侧外壁滑动配合,所述丝杆(1202)的底端贯穿着外框板(1201)的外部并安装有手轮。
5.根据权利要求1所述的新能源车用移动式电储能设备,其特征在于:所述齿槽型尾箱罩(13)包括滑动安装在顶棚(6)底端一侧的C口字尾罩(1301)以及C口字尾罩(1301)一侧外壁上设置的齿槽部(1302),所述C口字尾罩(1301)通过齿槽部(1302)与三级齿轮(1105)相互啮合。
6.根据权利要求4所述的新能源车用移动式电储能设备,其特征在于:所述外框板(1201)由目字型框架以及背板组成,目字型框架的顶端与齿轮轴(1102)的底端固定连接,所述背板固定在目字型框架的一侧外壁上。
