1.一种低密度保温泡沫混凝土的制备方法，其特征在于，包括如下步骤：

S1、将废弃羽毛纤维分散于生物基聚氨酯溶液中，搅拌，静置，超声，加入水泥、粉煤灰、发泡剂、水、吐温‑80，搅拌，静置，得到预处理混凝土坯体；

S2、将介孔二氧化硅粉末、十二烷基硫酸钠分散于水中，搅拌，超声，加入虾壳几丁质纤维，搅拌，过滤，收集固体，干燥，得到改性虾壳几丁质纤维复合物；

S3、将预处理混凝土坯体、改性虾壳几丁质纤维复合物混合，搅拌，超声，倒入模具，养护。

2.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，废弃羽毛纤维、生物基聚氨酯溶液、水泥、粉煤灰、发泡剂、水、吐温‑80、介孔二氧化硅粉末、十二烷基硫酸钠、虾壳几丁质纤维重量比为5‑8：16‑20：25‑35：8‑10：0.5‑1：13.85‑18.76：0.15‑0.24：

1‑3：0.3‑0.7：2‑6。

3.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，生物基聚氨酯溶液的制备方法中，将蓖麻油基多元醇溶解于无水乙醇中，加入二月桂酸二丁基锡，加入二异氰酸酯，以二异氰酸酯总重量为基准，二异氰酸酯加入速度为每分钟5‑10％，在60‑65℃搅拌2‑3h，搅拌速度为300‑400r/min，冷却，得到生物基聚氨酯溶液。

4.根据权利要求3所述低密度保温泡沫混凝土的制备方法，其特征在于，蓖麻油基多元醇、无水乙醇、二月桂酸二丁基锡、二异氰酸酯重量比为5‑10：10‑15：0.05‑0.1：2‑6。

5.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，步骤S1中，将废弃羽毛纤维分散于生物基聚氨酯溶液中后搅拌，搅拌时间为1‑2h，搅拌速度为300‑500r/min。

6.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，步骤S1中，超声处理时间为0.2‑0.6h，超声频率为40‑50kHz。

7.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，步骤S2中，加入虾壳几丁质纤维，以虾壳几丁质纤维总重量为基准，虾壳几丁质纤维加入速度为每分钟

10‑15％。

8.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，步骤S2中，干燥温度为50‑55℃，干燥时间为24‑30h。

9.根据权利要求1所述低密度保温泡沫混凝土的制备方法，其特征在于，步骤S3中，养护时间为19‑23天，养护温度为18‑22℃，养护相对湿度为85‑95％。

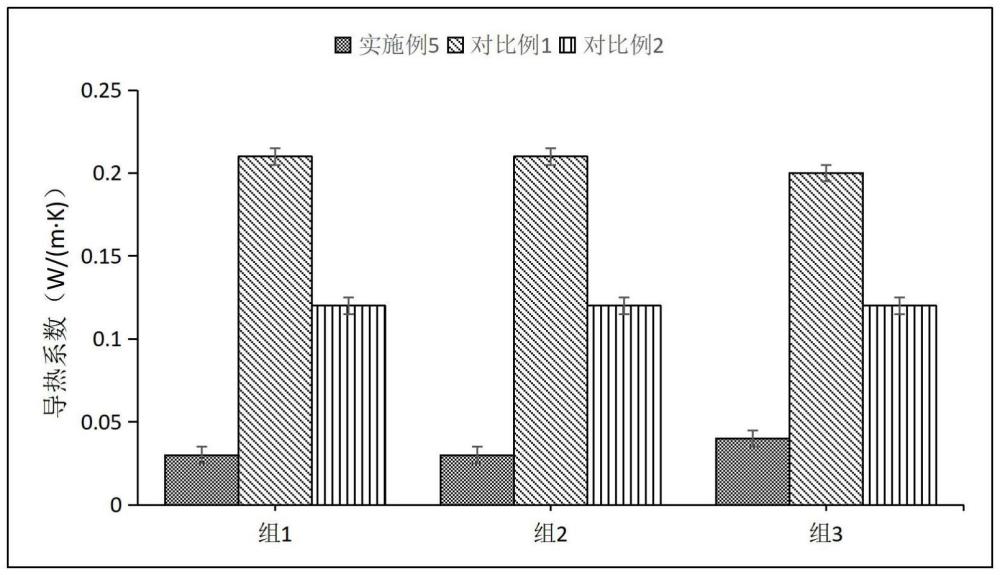

10.一种低密度保温泡沫混凝土，其特征在于，采用权利要求1‑9任一项所述低密度保温泡沫混凝土的制备方法制成。
