专利号: 2024118713312
申请人: 中城聚力环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

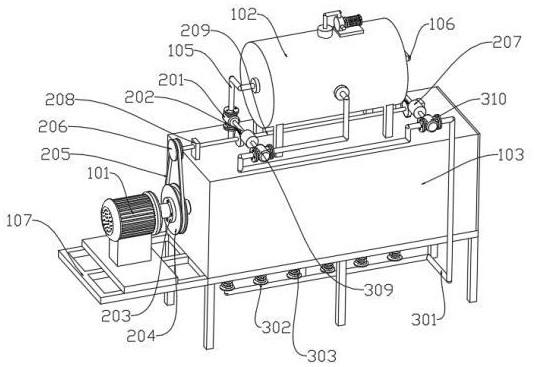

1.一种用于生活垃圾处理的高温裂解设备,包括支架(107),所述支架(107)上安装有裂解炉(103),所述裂解炉(103)的上方设置有燃烧炉(102),所述燃烧炉(102)和所述裂解炉(103)之间连接有第一管道(105)和第二管道(106),所述支架(107)上还安装有电机(101),所述电机(101)上安装有转轴(108),所述转轴(108)上设置有多根用于搅拌垃圾的搅拌杆(109),其特征在于:所述第一管道(105)上设置有第一阀门(201),所述第一阀门(201)设置为三通管,所述第一阀门(201)与所述第一管道(105)连通,所述第一阀门(201)中设置有用于开启或关闭所述第一管道(105)的一号移动块(213);

所述第二管道(106)上设置有第二阀门(226),所述第二阀门(226)与所述第一阀门(201)设置相同,所述第二阀门(226)中设置有控制所述第二管道(106)通堵的二号移动块(218),所述二号移动块(218)与所述一号移动块(213)上均开设有通孔(224),所述通孔(224)内设置有单向阀(225),所述单向阀(225)只允许气体由所述裂解炉(103)单向进入所述燃烧炉(102);

所述第一阀门(201)与所述第二阀门(226)交替开启,当所述第一阀门(201)打开时,所述二号移动块(218)上的所述单向阀(225)开启,当所述第二阀门(226)打开时,所述一号移动块(213)上的所述单向阀(225)开启。

2.根据权利要求1所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述一号移动块(213)的一端安装有一号移动杆(202),所述一号移动杆(202)上设置有一号齿条(212);

所述裂解炉(103)上安装有固定块(208),所述固定块(208)上转动安装有转动杆(209),所述转动杆(209)与所述电机(101)传动连接,所述转动杆(209)上设置有一号齿轮(211),所述一号齿轮(211)与所述一号齿条(212)间歇啮合。

3.根据权利要求2所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述二号移动块(218)的一端安装有二号移动杆(219),所述二号移动杆(219)上设置有第二齿条(221),所述转动杆(209)上设置有第二齿轮(220),所述第二齿轮(220)与所述第二齿条(221)间歇啮合;

所述一号齿轮(211)与所述第二齿轮(220)设置为不完全齿轮,当所述一号齿轮(211)与所述一号齿条(212)啮合时,所述第二齿轮(220)与所述第二齿条(221)不啮合。

4.根据权利要求3所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述转轴(108)上设置有法兰(203),所述法兰(203)上可拆卸安装有开设有凹槽的第一辊轮(204),所述转动杆(209)的一端安装有开设有凹槽的第二辊轮(206),所述第二辊轮(206)上设置有皮带(205),所述皮带(205)的一端安装在所述第一辊轮(204)上。

5.根据权利要求4所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述一号移动杆(202)一端设置有用于对所述一号移动杆(202)复位的一号复位机构(2200),所述一号复位机构(2200)包括一号套筒(210),所述一号套筒(210)中滑动安装有一号移动板(223),所述一号移动板(223)与所述一号移动杆(202)固定连接,所述一号套筒(210)中设置有压簧(217),所述压簧(217)一端与所述一号移动板(223)抵触;

所述二号移动杆(219)的一端安装有二号复位机构(2400),所述二号复位机构(2400)与所述一号复位机构(2200)设置相同。

6.根据权利要求5所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述一号移动杆(202)与所述二号移动杆(219)上均安装有二号套筒(216),所述一号移动块(213)与所述二号移动块(218)的一端均安装有一号拉杆(214),所述一号拉杆(214)滑动安装在所述二号套筒(216)中,所述二号套筒(216)中设置有一号拉簧(215),所述一号拉簧(215)的一端与所述一号拉杆(214)固定连接。

7.根据权利要求6所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述燃烧炉(102)上安装有第三管道(301),所述第三管道(301)安装在所述燃烧炉(102)沿长度方向上的中部,所述第三管道(301)一端与所述裂解炉(103)连通;

当所述第一管道(105)与所述第二管道(106)同时关闭时,所述第三管道(301)打开。

8.根据权利要求7所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述第三管道(301)上安装有第三阀门(309)和第四阀门(310),所述第三阀门(309)、所述第四阀门(310)与所述第一阀门(201)设置相同;

所述第三阀门(309)设置在所述第三管道(301)上邻近所述一号复位机构(2200)的一侧,所述第三阀门(309)中安装有三号移动块(318),所述三号移动块(318)一侧安装有三号移动杆(307),所述三号移动杆(307)穿过所述一号套筒(210),且所述三号移动杆(307)一端固定安装在所述一号移动板(223)上;

所述二号复位机构(2400)包括三号套筒(207),所述二号复位机构(2400)还包括二号移动板(222),所述三号套筒(207)与所述一号套筒(210)设置相同,所述二号移动板(222)与所述一号移动板(223)设置相同;

所述第四阀门(310)设置在所述第三管道(301)上邻近所述二号复位机构(2400)的一侧,所述第四阀门(310)中安装有四号移动块(319),所述四号移动块(319)一侧安装有四号移动杆(304),所述四号移动杆(304)穿过所述三号套筒(207),且所述四号移动杆(304)一端固定安装在所述二号移动板(222)上。

9.根据权利要求8所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述第三管道(301)的一端安装在所述裂解炉(103)的底部,且所述第三管道(301)上安装有多个第四管道(313),多个所述第四管道(313)竖直设置,且多个所述第四管道(313)沿着所述裂解炉(103)的长度方向均匀布置。

10.根据权利要求9所述的一种用于生活垃圾处理的高温裂解设备,其特征在于:所述第四管道(313)上滑动安装有活动套(305),所述活动套(305)滑动穿插所述裂解炉(103),所述活动套(305)底部安装有移动板(306),所述第四管道(313)上安装有固定板(302),所述固定板(302)上安装有二号拉簧(303),所述二号拉簧(303)的一端与所述移动板(306)固定连接,且所述二号拉簧(303)位于所述裂解炉(103)的外部;

所述活动套(305)上开设有用于输出热气的穿槽(314),所述活动套(305)的顶端安装有用于顶起固体垃圾的推板(308),所述推板(308)上安装有竖板(315),所述竖板(315)上安装有弧形板(316),所述搅拌杆(109)上安装有提升杆(317),所述提升杆(317)与所述弧形板(316)滑动接触;

当所述第三管道(301)打开时,所述提升杆(317)通过所述弧形板(316)将所述推板(308)提起。
