专利号: 2024118550438
申请人: 三明学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

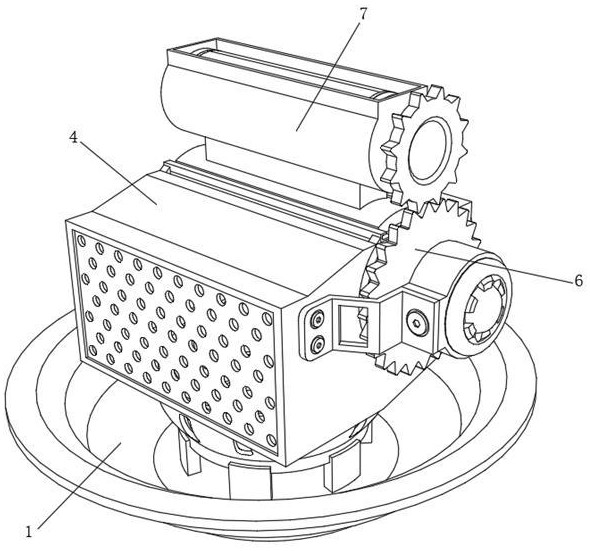

1.一种稀土化合物灼烧装置,包括收集箱(1),所述收集箱(1)内腔的底面固定连接有卡位架(2),所述卡位架(2)的顶端活动连接有连接箱(3),所述连接箱(3)的顶端贯穿有外壳(4),其特征在于:所述外壳(4)的外表面设置有灼烧机构(5),所述灼烧机构(5)包括固定盘(54),所述固定盘(54)对称固定连接在外壳(4)的内壁处,所述固定盘(54)的相对面之间固定连接有筛选筒(55),所述筛选筒(55)的上表面固定连接有卡位条(56);所述筛选筒(55)的内腔处设置有碾碎机构(6),所述碾碎机构(6)包括第二支撑杆(61),所述第二支撑杆(61)固定连接在外壳(4)的外侧面,所述第二支撑杆(61)的端部固定连接有固定框(62),所述固定框(62)的内壁处固定连接有电机(63),所述电机(63)的输出端通过联轴器安装有转动杆(64),所述转动杆(64)贯穿筛选筒(55),所述转动杆(64)位于外壳(4)外表面的一侧固定连接有第一齿轮(66);所述卡位条(56)的内腔处滑动连接有入料机构(7);

所述灼烧机构(5)还包括第一支撑杆(51)和透气板(57),所述第一支撑杆(51)固定连接在外壳(4)的外侧面,所述第一支撑杆(51)的端部固定连接有加热板(52),所述加热板(52)的输入端设置有导线(53),所述透气板(57)固定连接在外壳(4)内壁远离加热板(52)的一侧;

所述转动杆(64)远离电机(63)的一端固定连接有滚动轴承(65),所述滚动轴承(65)的外圈固定连接在固定盘(54)的外表面,所述转动杆(64)位于筛选筒(55)内腔的一侧固定连接有限位圈(67),所述限位圈(67)的外表面转动连接有转动圈(68),所述转动圈(68)的外表面固定连接有滚筒(69);

所述转动杆(64)的外表面固定连接有限位架(610),所述限位架(610)的数量为若干个,且若干个所述限位架(610)均匀分布,所述限位架(610)的内腔处滑动连接有滑动杆(611),所述滑动杆(611)的一端固定连接有碾碎柱(612),所述滑动杆(611)的另一端转动连接有限位杆(613),所述限位杆(613)靠近转动杆(64)的一侧固定连接有第一弹簧(614),所述第一弹簧(614)的端部固定连接在限位架(610)的外表面。

2.根据权利要求1所述的一种稀土化合物灼烧装置,其特征在于:所述入料机构(7)包括卡位框(71),所述卡位框(71)活动连接在卡位条(56)的内腔处,所述卡位框(71)的上表面贯穿有连接管(72),所述连接管(72)的顶端贯穿有进料箱(73)。

3.根据权利要求2所述的一种稀土化合物灼烧装置,其特征在于:所述进料箱(73)内壁的边侧处对称固定连接有轨道圈(74),所述轨道圈(74)的外表面滑动连接有转动盘(75),所述转动盘(75)的外表面固定连接有转动柱(76),所述转动柱(76)贯穿进料箱(73)的一端固定连接有第二齿轮(77),所述第二齿轮(77)与第一齿轮(66)相啮合。

4.根据权利要求3所述的一种稀土化合物灼烧装置,其特征在于:所述转动盘(75)的相对面之间固定连接有弧形板(78),所述弧形板(78)的内表面固定连接有弧形打磨板(79),所述弧形板(78)的边侧固定连接有固定条(710),所述固定条(710)远离弧形板(78)的一侧固定连接有弧形隔条(711),所述弧形隔条(711)的数量为若干个,且若干个所述的弧形隔条(711)均匀分布。

5.根据权利要求4所述的一种稀土化合物灼烧装置,其特征在于:所述弧形隔条(711)远离固定条(710)的一侧固定连接有连接框(712),所述连接框(712)的内壁处固定连接有轨道条(713),所述轨道条(713)的外表面滑动连接有滑动套(714),所述滑动套(714)远离轨道条(713)的一侧固定连接有堵塞板(715),所述堵塞板(715)的端部固定连接有第二弹簧(716),所述第二弹簧(716)的端部固定连接在连接框(712)的内壁,所述进料箱(73)内壁远离第二齿轮(77)的一侧固定连接有固定柱(717),所述固定柱(717)的下表面固定连接有刷板(718),所述刷板(718)与弧形打磨板(79)相摩擦适配。

6.一种应用权利要求1‑5任意一项所述的一种稀土化合物灼烧装置的灼烧方法,其特征在于,包括以下步骤:

步骤一:将稀土化合物进行捶打并使稀土化合物变成筛子大小的颗粒状,之后拉动堵塞板(715),并将颗粒状的稀土化合物倒入,同时将卡位框(71)插入卡位条(56)的内腔中;

步骤二:将电机(63)接入电源并打开电机(63)的开关,从而使转动杆(64)带动第一齿轮(66)旋转,并在旋转的时候,使第二齿轮(77)和转动柱(76)旋转,并在旋转的过程中,使稀土化合物通过弧形隔条(711)进入筛选筒(55)的内腔中;

步骤三:将导线(53)连接电源并打开电源的开关,从而使加热板(52)产生高温热量,在转动杆(64)旋转的时候会带动稀土化合物一起旋转,并与加热板(52)充分接触;

步骤四:打散和烧灼之后的稀土化合物会通过连接箱(3)进入收集箱(1)的内腔中,在稀土化合物烧灼好之后,将收集箱(1)与连接箱(3)脱离即可完成对稀土化合物的收集工作。
