专利号: 2024118446148
申请人: 山东得鲜沅农业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

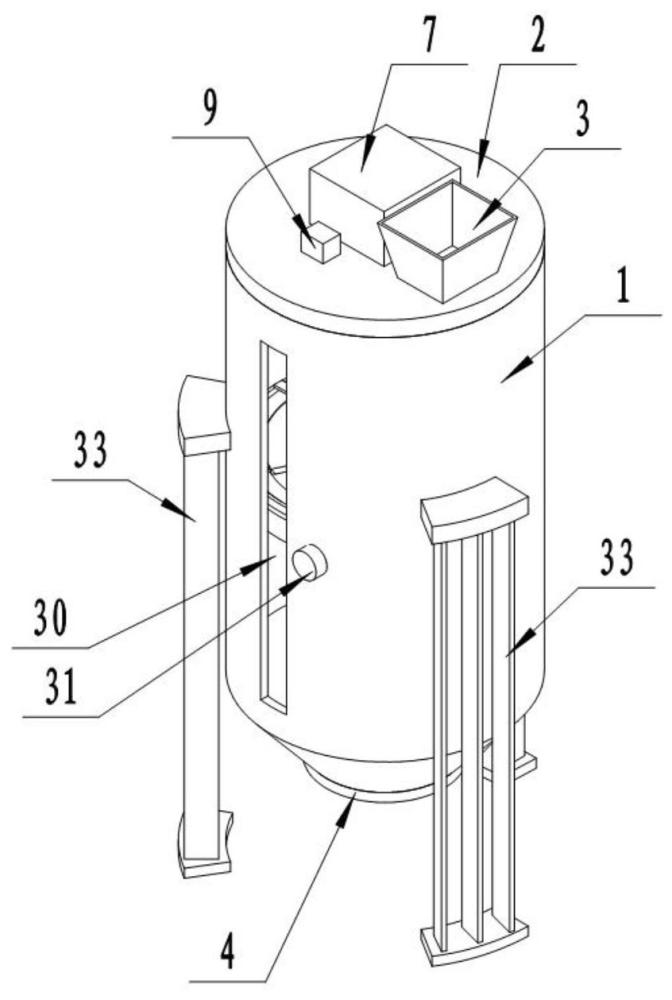

1.一种养殖饲料储存装置,包括存储罐,存储罐的顶部设顶盖,顶盖上部设进料斗,存储罐的底部设可打开的出料门,其特征在于:所述存储罐内设竖直轴,所述竖直轴上方设可带动其上下升降的伸缩机构,所述伸缩机构的本体与顶盖可转动连接,所述伸缩机构上端伸出存储罐顶部并与能驱动其转动的驱动电机连接,所述竖直轴底部设有一个可展开的螺旋板叶机构,所述螺旋板叶机构包括同为扇形且大小相同的固定板、滑动板和转动板,所述固定板固定在竖直轴的底部一侧,所述滑动板有多个,依次从上到下设置在固定板的上方,最上层的滑动板的上方设转动板,滑动板和转动板均与竖直轴转动连接,上下相邻的滑动板之间、最底层的滑动板与固定板之间、最上层的滑动板与转动板之间均为转动连接,所述转动板上设有一个能驱动其绕竖直轴正向转动和逆向转动的驱动机构,转动板正向转动后依次带动所有滑动板展开,且在转动板和滑动板展开后,转动板远离滑动板的一侧边缘处于固定板上方,转动板逆向转动后,转动板依次带动已经展开的滑动板逆时针转动,最终滑动板层层堆叠在固定板的上方,所述转动板的上方设上搅拌轴,所述固定板的下方设下搅拌轴,所述上搅拌轴和下搅拌轴上均设有搅拌叶;包括通风机,所述上搅拌轴内部设第一小风道,下搅拌轴内部设第二小风道,所述转动板内部设第一风腔,固定板内部设第二风腔,所述竖直轴内部设两个平行设置的第一大风道和第二大风道,所述通风机分别通过第一软管与第一大风道连通,通过第二软管与第二大风道连通,第一软管和第二软管上均设阀门,所述竖直轴上在转动板转动展开后的位置处设有一个通风阀,在转动板滑动展开后,所述第一风腔一端通过通风阀与第一大风道连通,另一端与第一小风道连通,所述第二风腔一端与第二大风道连通,另一端与第二小风道连通,所述上搅拌轴上设有从外界通向第一小风道的多个上通风孔,所述下搅拌轴上设有从外界通向第二小风道的多个下通风孔;

所述固定板上方和滑动板上方均设有弧形滑轨,所述滑动板下方和转动板下方均设有与弧形滑轨转动配合的弧形滑槽;所述竖直轴底端从下到上设有多个圆环滑槽,所述滑动板和转动板上在靠近竖直轴的一侧均设有与竖直轴的圆环滑槽转动配合的滑条。

2.根据权利要求1所述的一种养殖饲料储存装置,其特征在于:所述滑动板、转动板和固定板的棱边边缘处均设有尖锥形的切刀。

3.根据权利要求1所述的一种养殖饲料储存装置,其特征在于:所述转动板远离滑动板的一侧边缘处至少设有一个可上下伸缩的伸缩件,所述伸缩件的本体上设有多个刺尖,在转动板滑动展开后,所述固定板上在与伸缩件的伸缩杆对应的位置设有插入孔,伸缩件的伸缩杆插进插入孔内。

4.根据权利要求1所述的一种养殖饲料储存装置,其特征在于:所述第一软管和第二软管上均设有独立添加口。

5.根据权利要求1所述的一种养殖饲料储存装置,其特征在于:所述存储罐上设有透明的长条观察窗。

6.根据权利要求1所述的一种养殖饲料储存装置,其特征在于:所述存储罐的一侧设通风孔,所述通风孔上设通风盖。

7.根据权利要求1‑6任一项所述的一种养殖饲料储存装置,其特征在于:所述螺旋板叶的外侧设有加固环,所述加固环通过连接架与竖直轴连接,所述固定板外侧与加固环固定连接,所述滑动板、转动板外侧均与加固环转动连接。

8.根据权利要求7所述的一种养殖饲料储存装置,其特征在于:所述加固环外侧设能与存储罐内壁接触的橡胶条。
