专利号: 2024118366815
申请人: 济南大学
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

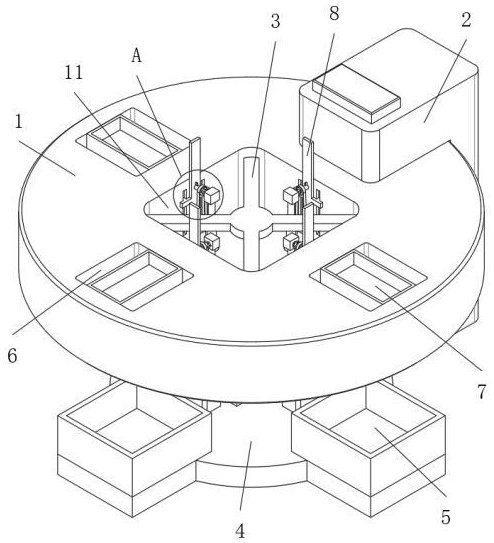

1.一种肉制品含水率检测设备,包括底板(4),其特征在于,还包括:

转盘(1),所述转盘(1)水平设置于底板(4)上方,所述转盘(1)顶部中心处开设有贯穿的矩形槽(11);

加热箱(2),所述加热箱(2)固定安装于底板(4)顶部,所述加热箱(2)侧面开设有通槽,所述转盘(1)表面转动设置于通槽内;

转动组件,所述转动组件设置于底板(4)顶部,所述转动组件用于转动转盘(1);

检测组件,所述检测组件有四个,四个所述检测组件呈环形均匀分布,四个所述检测组件均设置于转盘(1)上,所述检测组件用于对肉制品含水率进行检测;

下料组件,所述下料组件安装于四个检测组件和底板(4)上,所述下料组件用于对检测后的肉制品下料;

所述检测组件包括:放置槽(6),所述放置槽(6)开设于转盘(1)顶部,所述放置槽(6)贯穿转盘(1),所述放置槽(6)内部活动设置有放置盒(7),所述放置槽(6)对应侧面竖直开设有贯穿至矩形槽(11)内的竖槽(24),所述矩形槽(11)对应内壁固定安装有V型板(28),所述V型板(28)顶部竖直固定安装有弹簧杆(27),所述弹簧杆(27)固定端和伸缩端通过花键滑动连接,所述弹簧杆(27)伸缩端顶部固定安装有衔接块(15),所述矩形槽(11)对应侧面滑动有竖直设置的滑板(8),所述滑板(8)对立的侧面均固定安装有T型块(9),所述矩形槽(11)对应侧面开设有两个对称设置滑槽(10),两个所述T型块(9)短边分别滑动安装于两个滑槽(10)内部,所述衔接块(15)靠近滑板(8)的侧面转动安装有转杆(12),所述转杆(12)远离衔接块(15)的端部穿过滑板(8)和竖槽(24),且转杆(12)远离衔接块(15)的端部固定安装于放置盒(7)侧面,所述转杆(12)表面转动设置于滑板(8)内壁内,所述转杆(12)表面固定套接有小带轮(17),所述滑板(8)靠近衔接块(15)的侧面末端转动安装有大带轮(25),所述小带轮(17)和大带轮(25)表面套接有皮带(16),所述转杆(12)表面套接有扭簧(18),所述扭簧(18)两端分别固定安装于衔接块(15)侧面和小带轮(17)侧面;

所述下料组件包括:长拨板(22)和短拨板(23),所述长拨板(22)和短拨板(23)均竖直固定安装于底板(4)顶部,所述长拨板(22)和加热箱(2)对立设置,每个所述大带轮(25)侧面中心处均固定安装有L型杆(26),当所述L型杆(26)与长拨板(22)和短拨板(23)接触时L型杆(26)与长拨板(22)和短拨板(23)之间滑动,所述底板(4)顶部对应位置还放置有两个收集箱(5)。

2.根据权利要求1所述的一种肉制品含水率检测设备,其特征在于,所述转杆(12)表面固定安装有固定板(13),所述滑板(8)靠近固定板(13)的侧面固定安装有用于阻挡固定板(13)的挡板(14)。

3.根据权利要求2所述的一种肉制品含水率检测设备,其特征在于,所述转动组件包括:固定架(3),所述固定架(3)固定安装于矩形槽(11)内部,所述底板(4)顶部固定安装有U型架(20),所述U型架(20)横边顶部竖直转动安装有转轴(19),所述转轴(19)顶端固定安装于固定架(3)底部中心处,所述底板(4)顶部安装有驱动电机(21),所述驱动电机(21)的输出轴安装于转轴(19)底部中心处。

4.根据权利要求3所述的一种肉制品含水率检测设备的检测方法,其特征在于,包括以下步骤:

S1:首先把待检测的肉制品称重使得待检测的肉制品重量一致,再依次把肉制品放置上料工位内的放置盒(7)内部,放置盒(7)受到肉制品的重量作用会往下移动,放置盒(7)往下移动带动转杆(12)往下移动,转杆(12)移动带动滑板(8)和衔接块(15)往下移动,衔接块(15)往下移动会使弹簧杆(27)产生弹力,扭簧(18)初始即拥有扭力,用于保证肉制品放置在放置盘上时放置盘的稳定性;

S2:接着通过驱动电机(21)带动转轴(19)转动,驱动电机(21)每次工作转动九十度,转轴(19)转动带动固定架(3)转动,固定架(3)转动带动转盘(1)转动,转盘(1)转动带动放置盒(7)及其放置的肉制品转动,以实现肉制品进入加热箱(2)内部加热去除水分,当加热箱(2)把肉制品加热一段时间去除水分后,由于肉制品重量变轻,则弹簧杆(27)产生的弹力会使衔接块(15)、转杆(12)和滑板(8)往下移动一段距离,再使驱动电机(21)工作一次,使得加热后的肉制品被转送至第一下料工位;

S3:第一种情况:若肉制品的含水率合格,说明肉制品含水量少,则加热后肉制品的重量减少的就较少,弹簧杆(27)产生的弹力使滑板(8)往上移动的距离就较少,另外滑板(8)往下移动带动L型杆(26)及其上的部件一起往上移动,接着当驱动电机(21)再次工作时,会使L型杆(26)和短拨板(23)接触,进一步的使L型杆(26)移动,L型杆(26)移动带动大带轮(25)转动,大带轮(25)转动带动皮带(16)转动,皮带(16)转动带动小带轮(17)加速转动,小带轮(17)转动带动转杆(12)转动,转杆(12)转带动放置盘和固定板(13)加速转动并使扭簧(18)产生扭力,则转动翻转的放置盘中的合格肉制品会掉落至对应的收集箱(5)内部,收集箱(5)足够大,并且短拨板(23)会在转盘(1)此次停止转动前就和L型杆(26)完成接触,并且L型杆(26)和短拨板(23)完成接触后,由于挡板(14)的设置,使得扭簧(18)产生的扭力会使转杆(12)带动固定板(13)和放置盘复位;

S4:第二种情况:若肉制品的含水率不合格,说明肉制品含水量较多,则加热后肉制品的重量减少的就较多,弹簧杆(27)产生的弹力使滑板(8)往上移动的距离就较多,则当驱动电机(21)工作时,L型杆(26)不会和短拨板(23)接触,然后再次使驱动电机(21)工作,使得L型杆(26)和长拨板(22)接触,可使放置盘中不合格的肉制品掉落至第二下料工位。
