专利号: 202411774252X
申请人: 晋江湘骏鞋材有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

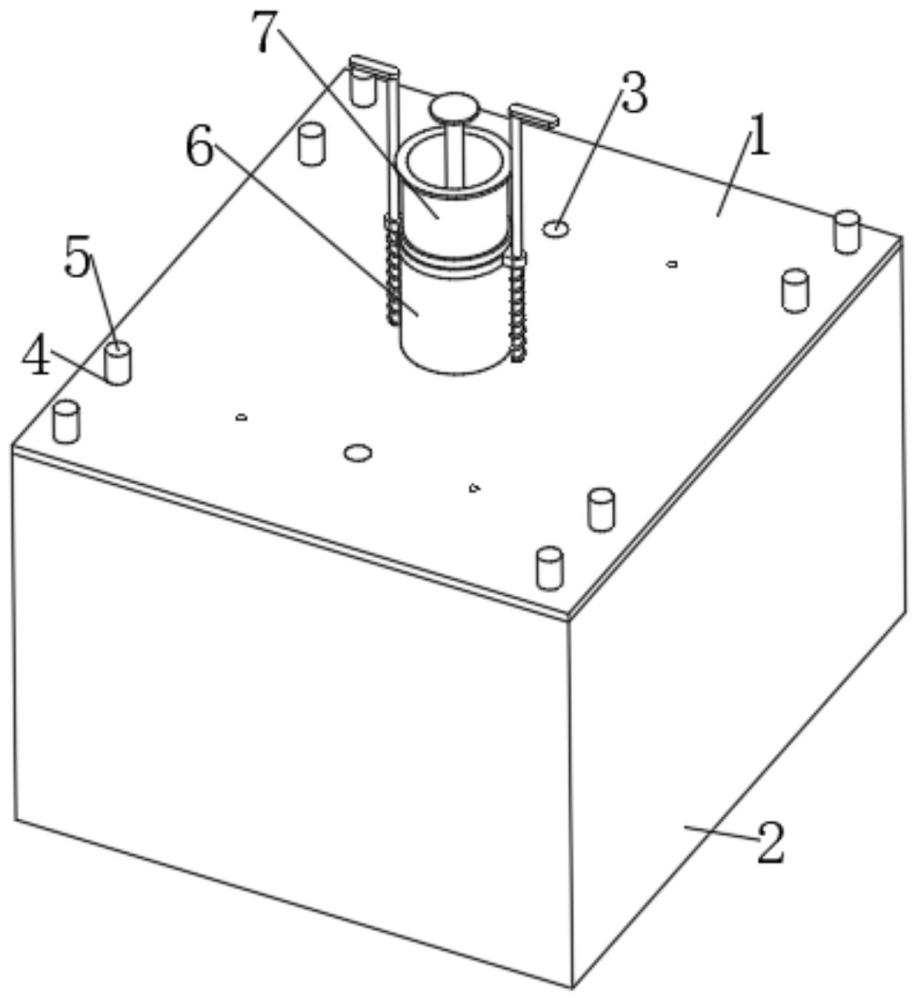

1.一种加工注塑模具,包括上模(1)和下模(2),上模(1)顶部开设有注料口(3),下模(2)顶部固定有多个分布在边角位置的定位柱(5),上模(1)上开设有多个供定位柱(5)插入的定位孔(4),其特征在于,所述上模(1)顶部设有中心管(6),中心管(6)内插设有注射器,注射器包括注射筒(7),注射筒(7)内设置有活塞(9),活塞(9)顶部固定有推杆(8),注射筒(7)底端的注射管内设置有圆盘(10),圆盘(10)上开设有多个环形阵列分布的圆孔(13),圆孔(13)内固定有朝下的分流管(11),分流管(11)的底端固定有雾化喷头(12),上模(1)上设置有封堵组件,用于从中心管(6)的底端将中心管(6)堵住;

所述分流管(11)具有弹性,且分流管(11)常态下弯曲成弧形;

所述封堵组件包括封盘(24),上模(1)的底部开设有与封盘(24)相吻合的嵌入槽(27),上模(1)顶部贯穿设置有一对关于注射筒(7)对称分布的导向柱(23),封盘(24)连接在导向柱(23)的下方,中心管(6)上套设有套环(22),导向柱(23)贯穿套环(22)并与其固定连接,导向柱(23)顶端固定有把手(25),导向柱(23)上套设有弹簧(26),弹簧(26)的两端分别与套环(22)和上模(1)固定连接。

2.根据权利要求1所述的一种加工注塑模具,其特征在于,所述分流管(11)为软管,并且注射管的底端固定有多个环形阵列分布的固定套(14),固定套(14)内固定有弧形的引导管(15),分流管(11)的底端插在引导管(15)内,引导管(15)的外弧面开设有开口(16),开口(16)的宽度小于分流管(11)的直径。

3.根据权利要求1所述的一种加工注塑模具,其特征在于,所述封盘(24)固定在两个导向柱(23)的底端。

4.根据权利要求1所述的一种加工注塑模具,其特征在于,所述封盘(24)位于两个导向柱(23)之间,并且封盘(24)圆周外壁固定有一对转轴(28),转轴(28)与对应的导向柱(23)转动连接,并且封盘(24)前重后轻。

5.根据权利要求1所述的一种加工注塑模具,其特征在于,所述活塞(9)底部固定有拉杆(17),拉杆(17)的底端穿过圆盘(10)并固定有堵块(18)。

6.根据权利要求5所述的一种加工注塑模具,其特征在于,所述注射管的顶端插设有截面为T形结构的定位管(19),定位管(19)圆周外壁开设有安装槽(20),安装槽(20)处安装有密封圈(21)。

7.根据权利要求1所述的一种加工注塑模具,其特征在于,所述注射筒(7)圆周外壁开设有外螺纹(29),注射筒(7)上套设有与外螺纹(29)形成螺纹连接的活动环(30)。

8.根据权利要求7所述的一种加工注塑模具,其特征在于,所述活动环(30)底部安装有多个环形阵列分布的能够滚动的滚珠(31)。
