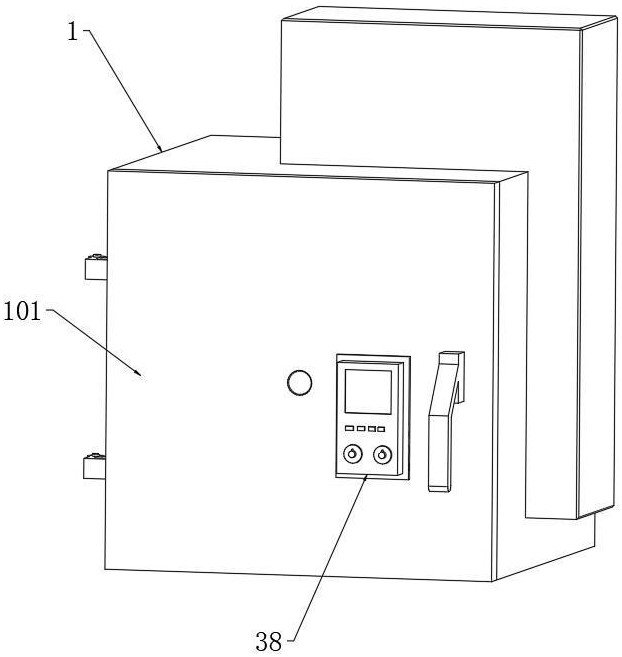

1.一种玻璃瓶表面烤花装置,其特征在于,包括烘烤炉(1),所述烘烤炉(1)内设有用来带动玻璃瓶本体(3)转动的转动台(4),转动台(4)通过第一传动组件连接有驱动电机(9),烘烤炉(1)前端铰接有门板(101),门板(101)上安装有用来拍摄烤花贴纸(301)的识别摄像头(16);所述烘烤炉(1)内壁安装有一组加热板(102),烘烤炉(1)位于门板(101)相对一侧的内壁上安装有温度传感器(25);所述烘烤炉(1)内安装有挤压机构,挤压机构包括挤压辊(10),挤压辊(10)转动连接有辊架(11),辊架(11)通过弹簧伸缩杆(12)连接有移动架(13),移动架(13)连接有带动其直线往复移动的电动伸缩缸(14);所述弹簧伸缩杆(12)内安装有压力传感器(15);
所述门板(101)外端固定连接有控制终端(38),控制终端(38)包括控制模块,控制模块的输入端分别连接有温度监测模块、气泡识别模块和压力监测模块,其中,温度监测模块的输入端与温度传感器(25)连接,气泡识别模块与识别摄像头(16)连接,压力监测模块的输入端与压力传感器(15)连接;所述控制模块的输出端分别连接有转动调节模块、压力调节模块和温度调节模块,转动调节模块的输出端与驱动电机(9)连接,压力调节模块与电动伸缩缸(14)连接,温度调节模块与加热板(102)连接。
2.根据权利要求1所述的一种玻璃瓶表面烤花装置,其特征在于,其使用方法包括如下步骤:
步骤一,上料、升温并识别气泡;将粘接有烤花贴纸(301)的玻璃瓶本体(3)放置在转动台(4),关闭门板(101),通过控制终端(38)启动加热板(102)、驱动电机(9)和识别摄像头(16),使得烘烤炉(1)内的温度逐渐提高,并通过温度传感器(25)对温度进行实时监测,控制最高温度低于烤花贴纸(301)上颜料的升华温度,通过识别摄像头(16)对烤花贴纸(301)进行连续拍摄,并提取拍摄图像中气泡特征;
步骤二,挤压排气并根据气泡排出情况调节挤压压力;当识别到烤花贴纸(301)内的气泡后,通过控制终端(38)启动电动伸缩缸(14),电动伸缩缸(14)带动移动架(13)向玻璃瓶本体(3)的方向移动,移动架(13)通过弹簧伸缩杆(12)带动辊架(11)和其上安装的挤压辊(10)向玻璃瓶本体(3)方向移动,挤压辊(10)与玻璃瓶本体(3)接触后对转动的玻璃瓶本体(3)进行滚动挤压,进行气泡外排,通过压力传感器(15)检测挤压辊(10)与玻璃瓶本体(3)表面的接触压力,同时通过识别摄像头(16)监测气泡排出情况,当以一定挤压压力运行一段时间后,气泡仍然存在,通过控制终端(38)启动电动伸缩缸(14)继续向玻璃瓶本体(3)移动,进行加压挤压,直到气泡完全排出;
步骤三,烘烤作业;当气泡完全排出后,控制终端(38)启动电动伸缩缸(14)带动挤压辊(10)回到初始位置,控制终端(38)控制加热板(102)继续升温加热,经过加热、保温和退温三个过程进行烤花作业。
3.根据权利要求1所述的一种玻璃瓶表面烤花装置,其特征在于,所述转动台(4)为圆盘状结构,转动台(4)外侧套设有与烘烤炉(1)内壁固定连接的承载板(2),第一传动组件包括与转动台(4)下端固定连接的支撑轴(6),支撑轴(6)上套接有第一齿轮(7),第一齿轮(7)啮合有第二齿轮(8),第二齿轮(8)与驱动电机(9)的输出轴连接。
4.根据权利要求3所述的一种玻璃瓶表面烤花装置,其特征在于,所述挤压辊(10)通过第二传动组件与驱动电机(9)联动,驱动电机(9)通过第二传动组件带动挤压辊(10)转动且其转动方向与玻璃瓶本体(3)转动方向相反;所述第二传动组件包括与挤压辊(10)延伸至辊架(11)下方的辊轴连接的第一传动齿轮组(17),第一传动齿轮组(17)连接有伸缩轴(18),伸缩轴(18)延伸至移动架(13)内并与其转动连接,伸缩轴(18)通过第二传动齿轮组(19)连接有第一竖直传动轴(20),第一竖直传动轴(20)下端通过第三传动齿轮组(21)连接有滑动筒(22),滑动筒(22)与移动架(13)转动连接,滑动筒(22)内嵌套有与其卡接滑动的转动轴(23),转动轴(23)通过棘轮齿轮(24)与第一齿轮(7)啮合传动。
5.根据权利要求4所述的一种玻璃瓶表面烤花装置,其特征在于,所述烘烤炉(1)上部安装有喷吹机构,喷吹机构包括喷吹筒(26),喷吹筒(26)内嵌套有与其滑动连接的活塞盘(27),活塞盘(27)通过支撑杆与烘烤炉(1)的顶板固定连接;所述喷吹筒(26)上部连通有抽气管(28),抽气管(28)与喷吹筒(26)连通处设有第一单向阀(29);所述活塞盘(27)上开设有贯穿其自身的出气孔(30),出气孔(30)通过固定在活塞盘(27)上的第二单向阀(31)连通有软管(32),软管(32)下端连通有与喷吹筒(26)一体成型的喷气管(2601);所述喷吹筒(26)连接有驱动其上下移动的驱动机构。
6.根据权利要求1所述的一种玻璃瓶表面烤花装置,其特征在于,所述转动台(4)上安装有用来夹持玻璃瓶本体(3)的夹持座(5),夹持座(5)为上端开口的圆筒状结构,夹持座(5)内嵌套有夹持衬套,夹持衬套外侧抵接有与夹持座(5)螺纹连接的锁紧螺栓。
7.根据权利要求1所述的一种玻璃瓶表面烤花装置,其特征在于,所述挤压辊(10)为圆筒状结构,挤压辊(10)的圆周侧壁上固定连接有与其一体成型且呈圆周等距分布的凸楞(1001),凸楞(1001)为橡胶材料制成且开设有贯穿其自身的贯穿腔(1002)。
8.根据权利要求5所述的一种玻璃瓶表面烤花装置,其特征在于,所述驱动机构包括与喷吹筒(26)固定连接并贯穿烘烤炉(1)顶板的升降架(33),升降架(33)卡接有偏心槽盘(34),偏心槽盘(34)通过第一水平传动轴(35)以及传动齿轮组连接有第二竖直传动轴(36),第二竖直传动轴(36)通过传动齿轮组连接有第二水平传动轴(37),第二水平传动轴(37)通过传动齿轮与第一齿轮(7)啮合传动。
