专利号: 2024117469937
申请人: 青岛德屿建筑科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

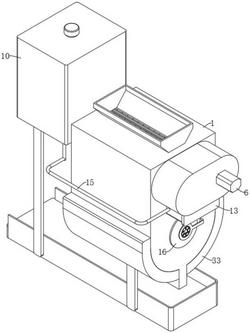

1.一种再生橡胶生产设备,包括处理箱(1),所述处理箱(1)的上下两端分别设有进料口与出料口,其特征在于,还包括:两个对称设置的圆孔(2),设置在所述处理箱(1)的上端侧壁,

其中,两个所述圆孔(2)内分别套设有左辊轴(4)与右辊轴(3),所述左辊轴(4)与右辊轴(3)的外壁均固定设有切割齿(5),两组所述切割齿(5)相互啮合;

驱动部,设置在所述处理箱(1)的外壁,

其中,所述驱动部用于驱动左辊轴(4)与右辊轴(3)转动,并驱动所述左辊轴(4)沿着其轴线往复滑动;

所述驱动部包括固定安装在处理箱(1)外壁的电机(6),所述电机(6)的输出轴固定安装有第一往复丝杠(8),所述第一往复丝杠(8)的末端与右辊轴(3)的轴端固定连接,其中,所述左辊轴(4)与右辊轴(3)的轴端均固定安装有第一齿轮(7),两个所述第一齿轮(7)之间啮合连接,所述第一往复丝杠(8)的外壁螺纹连接有往复推板(9),所述左辊轴(4)的轴端与往复推板(9)转动连接;

所述处理箱(1)的内底部转动连接有中辊轴(16),所述中辊轴(16)与右辊轴(3)之间通过链传动(20)连接,所述中辊轴(16)的外壁滑动连接有多个圆周分布的伸缩杆(17),所述处理箱(1)的下端外壁设有过水孔(38),所述处理箱(1)的下端外壁固定连接有遮挡过水孔(38)的集水罩(33),其中,所述伸缩杆(17)垂直于中辊轴(16)的轴线,所述伸缩杆(17)的末端固定连接有内弧形板(18),所述内弧形板(18)的内壁固定连接有压块(19),所述中辊轴(16)内设有驱动伸缩杆(17)往复滑动的开合部。

2.根据权利要求1所述的一种再生橡胶生产设备,其特征在于,所述左辊轴(4)与右辊轴(3)的轴端均固定连接有内管(12),所述内管(12)的外壁设有延伸至左辊轴(4)与右辊轴(3)外壁的喷液孔(11),且所述喷液孔(11)位于切割齿(5)的齿槽内,所述处理箱(1)的外壁固定安装有水箱(10),所述内管(12)的输入端延伸至水箱(10)内。

3.根据权利要求2所述的一种再生橡胶生产设备,其特征在于,所述往复推板(9)与处理箱(1)的外壁之间安装有第一伸缩气囊(13),所述第一伸缩气囊(13)上固定连接有第一吸气管(14)与第一排气管(15),所述第一吸气管(14)与第一排气管(15)内均固定安装有单向阀,所述第一排气管(15)的末端延伸至水箱(10)内。

4.根据权利要求1所述的一种再生橡胶生产设备,其特征在于,所述开合部包括设置在中辊轴(16)内的滑槽(21),所述滑槽(21)内转动连接有第二往复丝杠(22),所述第二往复丝杠(22)的外壁螺纹连接有滑台(23),所述伸缩杆(17)固定连接在滑台(23)上,其中,所述中辊轴(16)的轴端转动连接有横轴(24),所述横轴(24)与第二往复丝杠(22)之间通过两个相互啮合的第二齿轮(25)连接,所述横轴(24)的另一端固定连接有第三齿轮(26),所述处理箱(1)外壁固定连接有与第三齿轮(26)啮合连接的环形齿轮(27)。

5.根据权利要求4所述的一种再生橡胶生产设备,其特征在于,所述内弧形板(18)的内壁设有均匀分布的多个气孔(28),所述滑槽(21)内设有对气孔(28)吹气的供气部。

6.根据权利要求5所述的一种再生橡胶生产设备,其特征在于,所述供气部包括安装在滑台(23)与滑槽(21)内壁之间的第二伸缩气囊(29),所述第二伸缩气囊(29)上固定连接有第二吸气管(31)与第二排气管(30),其中,所述第二吸气管(31)与第二排气管(30)内均固定安装有单向阀,所述气孔(28)与第二排气管(30)相连通,所述中辊轴(16)的轴端设有横孔(32),所述第二吸气管(31)的输入端延伸至横孔(32)内。

7.根据权利要求4所述的一种再生橡胶生产设备,其特征在于,所述集水罩(33)的内壁固定连接有导向杆(34),所述导向杆(34)上滑动连接有外弧形板(35),其中,所述外弧形板(35)的内壁固定连接有朝向过水孔(38)的插杆(36),所述外弧形板(35)与集水罩(33)的内壁之间通过弹性绳(37)弹性连接,所述内弧形板(18)与外弧形板(35)内均固定安装有相互吸引的磁铁。

8.一种再生橡胶生产方法,包括权利要求1‑7任一项所述的一种再生橡胶生产设备,其特征在于,操作步骤如下:步骤一:将废旧橡胶持续的向处理箱(1)内输送;

步骤二:使左辊轴(4)与右辊轴(3)持续的转动,并使左辊轴(4)沿着轴线往复滑动;

步骤三:通过清洗液对左辊轴(4)与右辊轴(3)的齿槽进行冲洗;

步骤四:搅拌粉碎后的橡胶粉末与清洗液;

步骤五:使橡胶粉末受到往复挤压;

步骤六:停止清洗液的供给,沥干橡胶粉末。
