专利号: 2024117235703
申请人: 三亚市蕾栩兰新能源科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

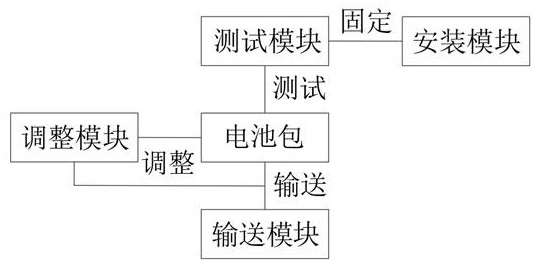

1.一种用于检测新能源电池包的试验系统,其特征在于,包括:

测试模块,其用于对电池包进行测试;

安装模块,其用于安装所述测试模块;

输送模块,其用于将电池包送往所述测试模块进行测试;

调整模块,其用于调整所述电池包之间的位置;

所述输送模块包括用于固定所述电池包的夹持组件(28)和用于升降所述夹持组件(28)的输送机构(3);

所述测试模块包括机罩(2),所述机罩(2)的内部可设置有不同的测试机构;

所述输送机构(3)包括底座(4),所述底座(4)的顶部转动连接有转动轴(5),所述转动轴(5)的外壁固定连接有套筒(6),所述套筒(6)的顶部固定连接有联板(16),所述联板(16)的外壁固定连接有均匀分布且呈圆周分布的延伸臂(17),所述延伸臂(17)的端部固定连接有环形板(18),所述环形板(18)的内壁插设并滑动连接有若干对称的插杆(27),所述插杆(27)的底部固定连接有固定板(21),所述插杆(27)的顶部固定连接有固定框(30),且所述夹持组件(28)设置在所述固定框(30)的内圈内壁上,所述固定板(21)的底部固定连接有均匀分布的立板(20),所述立板(20)的底部固定连接有安装板(19),所述安装板(19)的下方设置有升降机构,所述升降机构包括设置在所述环形板(18)下方的一对相对的第一电动推杆(11),所述第一电动推杆(11)的输出端固定连接有顶柱(12),所述顶柱(12)的外部设置有支撑台(13),所述顶柱(12)的顶部设置有数量与所述环形板(18)相对应的顶板(14),所述顶板(14)之间固定连接有连接架(15),所述机罩(2)的底部开设有插孔(38),所述插孔(38)的内壁设置有第二电磁铁(39),且所述第二电磁铁(39)与所述固定框(30)之间磁性配合,所述环形板(18)包括滑动连接并插设至所述固定框(30)内壁上的定位环(32),所述定位环(32)的顶部设置有一对夹具(35)。

2.根据权利要求1所述的一种用于检测新能源电池包的试验系统,其特征在于,所述安装模块包括固定连接在所述机罩(2)底部的支柱(1),所述支柱(1)的底部设置有支撑座。

3.根据权利要求1所述的一种用于检测新能源电池包的试验系统,其特征在于,所述调整模块包括设置在所述转动轴(5)外壁上的第一齿轮(7)和设置在所述底座(4)外部的电机(9),所述底座(4)的顶部转动安装有第二齿轮(8),且所述第二齿轮(8)与所述第一齿轮(7)之间相啮合,所述电机(9)的输出端与所述第二齿轮(8)之间设置有带轮组(10)。

4.根据权利要求1所述的一种用于检测新能源电池包的试验系统,其特征在于,所述定位环(32)的外壁上开设有一对导杆孔(33),所述导杆孔(33)的内壁上固定连接有弹性带(37),所述弹性带(37)的内圈固定连接有活动板(36),所述固定框(30)的内壁上设置有第一电磁铁(31),且所述第一电磁铁(31)与所述定位环(32)之间磁性配合,所述固定板(21)的顶部固定连接一对导杆(29),且所述导杆(29)滑动连接并插设至所述导杆孔(33)的内部,所述固定板(21)的中心固定连接有撞击块(23),所述撞击块(23)的中心开设有伸出孔(24),其中一个所述安装板(19)的顶部固定安装有第二电动推杆(22),所述第二电动推杆(22)的驱动杆上固定连接有接触块(25)。

5.根据权利要求1所述的一种用于检测新能源电池包的试验系统,其特征在于,所述定位环(32)的内壁开设有一对反震腔(34),所述反震腔(34)的内部容纳有配重物。

6.根据权利要求1所述的一种用于检测新能源电池包的试验系统,其特征在于,所述插杆(27)的外部套设有弹簧(26)。
