专利号: 2024117082661
申请人: 德州市红拳医疗器械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

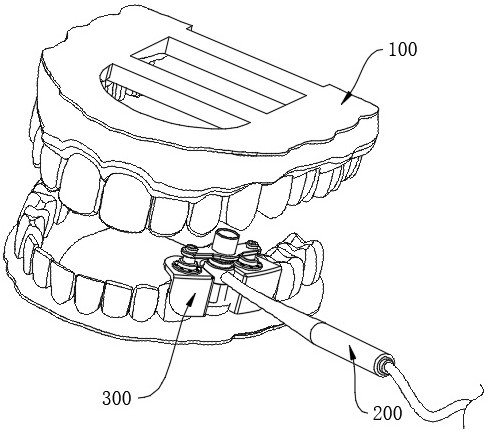

1.一种植牙定位装置,其特征在于,应用于牙齿(100),所述植牙定位装置包括:

手机组件(200),其与种植机连接,所述手机组件(200)包括:

手柄(204),其具有安装腔和与所述安装腔连通的气道(203);

转子(201),其设于所述安装腔内,并在经所述气道(203)进入所述安装腔内的气体的驱动下转动;

钻头(202),其与所述转子(201)的一端连接,以在所述转子(201)的带动下随动;

引导柱(205),其可复位的设于所述安装腔内,并位于所述转子(201)的另一端,所述引导柱(205)的部分柱体始终凸出于所述手柄(204);

导向组件(300),其与所述手机组件(200)连接,所述导向组件(300)包括:固定板(301),其套设于所述牙齿(100)上,用于确定植牙位置;

导向环(302),其与所述固定板(301)连接,并对应所述植牙位置,所述引导柱(205)始终凸出于所述手柄(204)的部分柱体能够插到所述导向环(302)内,以对所述手机组件(200)的使用位置进行初步定位,并且所述气体通过所述气道(203)进入所述安装腔内后会进一步迫使所述引导柱(205)向所述导向环(302)内伸入;

所述手柄(204)包括握把和连接部,所述握把的直径沿靠近所述牙齿(100)的方向递减,所述连接部的直径沿靠近所述导向环(302)的方向递减,所述气道(203)贯穿所述握把,所述连接部上开设上下贯通的安装腔;

所述安装腔包括:

第一腔室(207),其设于所述连接部的一端,并与所述气道(203)连接,所述第一腔室(207)内设有转子(201),所述第一腔室(207)的端面上开设出气口,所述第一腔室(207)的直径大于所述转子(201)的直径;

第二腔室(208),其设于所述连接部的另一端并具有开口端,所述第二腔室(208)与所述第一腔室(207)内部相通,所述第二腔室(208)内设有能够沿所述转子(201)的轴向方向移动的所述引导柱(205),所述引导柱(205)与所述转子(201)之间设有拉紧弹簧,所述拉紧弹簧用于使所述引导柱(205)具有靠近所述转子(201)的趋势。

2.根据权利要求1所述的植牙定位装置,其特征在于,所述第一腔室(207)的端面上开设连接孔,所述连接孔向远离所述转子(201)的方向延伸以形成连接腔,所述钻头(202)的一端伸入所述连接腔内,并与所述转子(201)伸入所述连接腔的一端可拆卸连接。

3.根据权利要求1所述的植牙定位装置,其特征在于,所述固定板(301)包括:

第一定位板(3011),其设于所述牙齿(100)的颌面,并在中部开设避让槽;

弧形板(3012),其与所述避让槽的内壁连接,并向远离所述第一定位板(3011)的方向延伸,以形成所述植牙位置;

两个第二定位板(3013),其均设于所述牙齿(100)的颊面,并分别与所述第一定位板(3011)连接以形成保护区,所述保护区用于保护与所述植牙位置相邻的所述牙齿(100)。

4.根据权利要求3所述的植牙定位装置,其特征在于,所述第一定位板(3011)、弧形板(3012)和第二定位板(3013)的棱边均为圆角结构。

5.根据权利要求3所述的植牙定位装置,其特征在于,所述导向环(302)的外周壁上设置连接套(304),所述第一定位板(3011)上通过螺丝安装连接座(305),所述连接套(304)与所述连接座(305)之间通过连接杆(303)连接。

6.根据权利要求1所述的植牙定位装置,其特征在于,所述引导柱(205)的直径小于所述导向环(302)的直径,所述引导柱(205)的外壁与所述导向环(302)的内壁之间设有调整组件(206),所述调整组件(206)用于调整所述引导柱(205)的位置,以使所述引导柱(205)插入所述导向环(302)内时两者同心。

7.根据权利要求6所述的植牙定位装置,其特征在于,所述调整组件(206)为气囊,所述引导柱(205)的外周壁上设有气囊,所述气囊能够膨胀以抵压在所述引导柱(205)的外壁与所述导向环(302)的内壁之间,所述气囊与所述气道(203)共用一个气源。
