专利号: 2024116465337
申请人: 长春职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

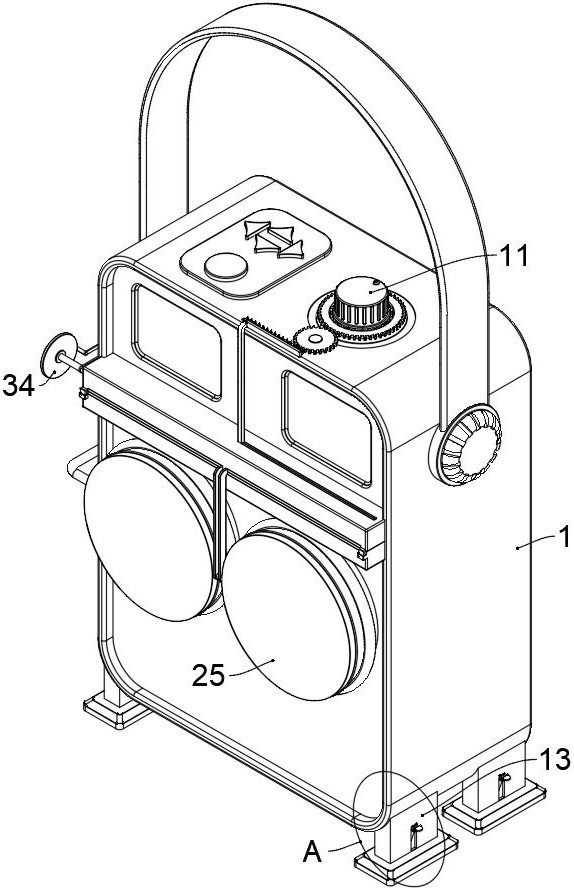

1.一种户外便携式音响,包括音响主体(1),所述音响主体(1)的顶面设置有音量旋钮(11),所述音响主体(1)的一侧表面对称设置有两个发声喇叭(12),所述音响主体(1)的底部均匀固定设置有四个支撑脚(13),其特征在于,所述音响主体(1)设置有调节防护机构;

所述调节防护机构包括固定连接于音响主体(1)上且与两个发声喇叭(12)位置相对应的两个防护罩(21),所述音响主体(1)靠近发声喇叭(12)的一侧表面对称固定安装有两个电动滑轨(22),两个所述电动滑轨(22)上均滑动连接有电动滑块(23),两个所述电动滑块(23)远离音响主体(1)的一侧表面均固定连接有位移板(24),两个所述位移板(24)远离电动滑块(23)的一端均固定连接有密封圆盘(25),靠近音量旋钮(11)一侧的所述电动滑块(23)的顶面固定连接有L形板(26),所述L形板(26)靠近音量旋钮(11)的一侧表面均匀固定连接有多个凹板(27),每个所述凹板(27)上均转动连接有棘爪(28),所述棘爪(28)与凹板(27)转动连接的部位上连接有扭力弹簧(29),所述音响主体(1)顶面转动连接有齿轮(210),所述齿轮(210)与棘爪(28)的位置相对应设置,所述音响主体(1)上表面与音量旋钮(11)相对应的位置上转动连接有齿环(211),所述齿环(211)与齿轮(210)啮合,所述齿环(211)的内环面上均匀设置有多个卡板(214),所述音量旋钮(11)外壁上均匀设置有多个空槽(212),每个所述空槽(212)内均转动连接有扭簧板(213)。

2.根据权利要求1所述的一种户外便携式音响,其特征在于,所述防护罩(21)和密封圆盘(25)均为透明的亚克力材质,且密封圆盘(25)与防护罩(21)相贴合的一侧表面设置有密封圈。

3.根据权利要求1所述的一种户外便携式音响,其特征在于,所述音响主体(1)与电动滑轨(22)相对应的位置上固定连接有定盒体(221),所述定盒体(221)的上方插设有动盒体(222),所述定盒体(221)、动盒体(222)上均开设有供位移板(24)水平移动的水平槽,两个位移板(24)均穿过水平槽,所述动盒体(222)上开设有供L形板(26)水平滑动的直槽,所述L形板(26)穿过直槽。

4.根据权利要求3所述的一种户外便携式音响,其特征在于,所述动盒体(222)远离音响主体(1)的一侧表面对称固定连接有两个插块(223),所述定盒体(221)上与两个插块(223)相对应的位置上固定连接有带槽块(224),两个所述插块(223)紧密插接于对应的带槽块(224)内。

5.根据权利要求4所述的一种户外便携式音响,其特征在于,还包括有配合处理机构,所述配合处理机构包括转动连接于音响主体(1)的螺旋杆(32),所述螺旋杆(32)位于电动滑轨(22)的上方,所述螺旋杆(32)上套设有套环(31),所述音响主体(1)一侧表面固定安装有活塞筒(37),所述套环(31)的底部与靠近活塞筒(37)一侧的位移板(24)固定连接,所述螺旋杆(32)的外环面上开设有螺旋槽,所述套环(31)的内环面上设有滑动在螺旋槽内的凸块(33),所述螺旋杆(32)靠近活塞筒(37)的一端固定连接有共轴盘(34),所述共轴盘(34)远离螺旋杆(32)的一侧表面转动连接有短杆(35),短杆(35)的轴线与螺旋杆(32)的轴线不共线,所述短杆(35)远离共轴盘(34)的一端转动连接有长杆(36),所述活塞筒(37)的内部插设有活塞杆(38),所述活塞杆(38)包括杆体和活塞,其中活塞与活塞筒(37)滑动配合,所述活塞杆(38)的杆体延伸至活塞筒(37)的外部并与长杆(36)转动连接,所述活塞筒(37)远离长杆(36)的一端连通设置有抽吸管(39),所述抽吸管(39)与活塞筒(37)连通的部位安装有单向进气阀,所述抽吸管(39)远离活塞筒(37)的一端连通设置有两个抽吸环管(310),两个抽吸环管(310)的位置分别与两个发声喇叭(12)相对应设置,所述抽吸环管(310)上均匀连通设置有多个抽吸嘴(311),所述活塞筒(37)远离长杆(36)的一侧底部连通设置有排出管(312),所述排出管(312)与活塞筒(37)连通的部位安装有单向出气阀。

6.根据权利要求5所述的一种户外便携式音响,其特征在于,所述凸块(33)为半球形。

7.根据权利要求1所述的一种户外便携式音响,其特征在于,还包括有稳定组件,所述稳定组件包括开设于支撑脚(13)中部的开口舱(41),所述支撑脚(13)与开口舱(41)相对应的位置上开设有贯穿竖槽(4101),所述贯穿竖槽(4101)上滑动连接有提拉板(43),所述提拉板(43)固定连接有地锥(44),所述地锥(44)位于开口舱(41)的内侧。

8.根据权利要求7所述的一种户外便携式音响,其特征在于,所述支撑脚(13)与提拉板(43)相对应的位置上固定连接有磁铁片(42),所述磁铁片(42)与提拉板(43)磁吸连接。
