专利号: 2024116436175
申请人: 福建康臣日用品有限责任公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

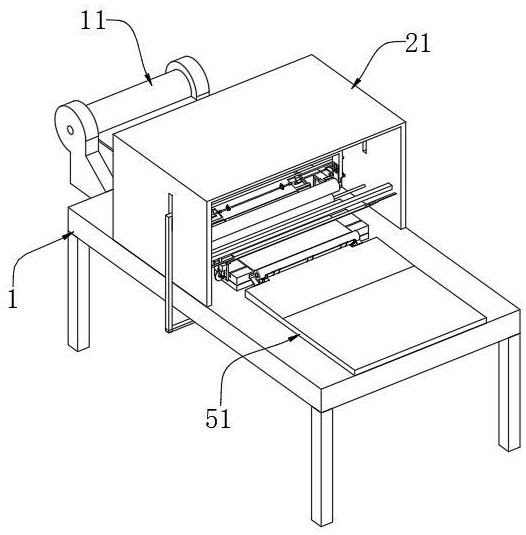

1.一种环保纤维卫生纸生产设备,包括机架(1)以及安装在所述机架(1)一端表面的原料架(11)和安装在所述机架(1)表面的张紧导架(12):

其特征在于:所述机架(1)的表面安装有压实收卷组件(2),所述压实收卷组件(2)包括固定安装在所述机架(1)表面的外罩(21)以及对称设置在外罩(21)内的收卷导辊(28)和用于对卫生纸卷收卷压实的液压杆(22)、U形导架(23)、压实辊(24)、滑动块(25)、伺服电机(26)和皮带传动组(27),两个所述收卷导辊(28)呈水平转动连接在外罩(21)内,所述机架(1)表面开设的安装槽内安装有伺服电机(26),所述伺服电机(26)的输出轴通过皮带传动组(27)与两个收卷导辊(28)相连接,所述外罩(21)的内部顶面固定安装有液压杆(22),所述液压杆(22)的活塞端固定安装有U形导架(23),所述U形导架(23)内滑动连接有滑动块(25),所述滑动块(25)的表面通过轴销转动连接有压实辊(24),所述滑动块(25)表面开设的盲槽内滑动连接有T形导杆(29),所述T形导杆(29)的一端固定安装在U形导架(23)内,所述T形导杆(29)的外侧套设有弹簧一(210),所述外罩(21)表面开设的条槽内滑动连接有外部连接架(211),所述外部连接架(211)的一端与U形导架(23)相连接,所述外部连接架(211)的表面固定有多个斜顶杆(212),多个所述斜顶杆(212)贯穿开设在机架(1)表面的通槽内;

所述外罩(21)内安装有卷芯输送组件(3),所述卷芯输送组件(3)包括固定安装在所述外罩(21)内的斜导板(31)以及设置在斜导板(31)表面开口处的拨片(310)和用于驱动拨片(310)转动传递卷芯的连接架(32)、提升件(33)、T形滑杆(34)、摆杆(35)、棘爪(36)、棘轮(37)、转轴杆(38)、卷簧(39)和转动架(311),所述斜导板(31)的表面固定有转动架(311),所述转动架(311)的表面转动连接有转轴杆(38),所述拨片(310)固定安装在转轴杆(38)的外表面,所述转轴杆(38)的一端外侧固定安装有棘轮(37),所述U形导架(23)的表面固定安装有连接架(32),所述连接架(32)的底端固定安装有提升件(33),所述提升件(33)表面开设的条槽内滑动连接有T形滑杆(34),所述T形滑杆(34)的一端固定有摆杆(35),所述摆杆(35)的一端转动连接在转轴杆(38)的端部,所述摆杆(35)的一端转动连接有棘爪(36),所述棘爪(36)的转轴外侧安装有卷簧(39),所述卷簧(39)的一端固定在摆杆(35)的表面,所述斜导板(31)的表面固定安装有U形杆架(312),所述U形杆架(312)的表面滑动连接有T形方杆(313),所述T形方杆(313)的一端固定有限位头(317),所述T形方杆(313)的外侧绕设有弹簧二(314),所述限位头(317)插接在环凸(315)表面开设的限位槽(316)内,所述环凸(315)固定安转在转轴杆(38)的外侧;

所述外罩(21)内安装有裁切涂胶组件(4),所述裁切涂胶组件(4)包括固定安装在所述外罩(21)内的电动导轨(41)以及滑动连接在电动导轨(41)内的导块(42)和固定安装在导块(42)底端的切刀(43);

所述机架(1)的表面安装有成卷推离组件(5),所述成卷推离组件(5)包括固定安装在所述机架(1)表面的斜底板(51)以及固定在所述斜底板(51)表面的弧槽内的多个弧形限位板(57),和用于对卷纸压抚的固定安装板(52)、正反转电机(53)、齿轮(54)、弧形翻转抚板(55)和齿牙(56),多个所述弧形限位板(57)内滑动连接有同一个弧形翻转抚板(55),所述弧形翻转抚板(55)的表面一体成型有齿牙(56),所述机架(1)的表面安装有固定安装板(52),所述固定安装板(52)的表面安装有正反转电机(53),所述正反转电机(53)的输出端安装有齿轮(54),所述齿轮(54)啮合在齿牙(56)的表面。

2.根据权利要求1所述的环保纤维卫生纸生产设备,其特征在于:所述机架(1)的表面固定安装有L形固定杆(323),所述L形固定杆(323)的外侧滑动连接有平移套(318),所述平移套(318)的一端转动连接有抵压辊(322),所述平移套(318)表面开设的斜通孔内滑动连接有斜杆(320),所述斜杆(320)的一端固定有连接板(319),所述连接板(319)固定安装在提升件(33)的底面。

3.根据权利要求2所述的环保纤维卫生纸生产设备,其特征在于:所述导块(42)的一侧固定有储胶盒(45),所述储胶盒(45)的底部连通有导管(46),所述导管(46)内滑动连接有涂胶管(48),所述导管(46)与涂胶管(48)的相对位置处分别开设有腰槽(47)和连通槽(49),所述导管(46)的外侧固定有连接耳(410),所述连接耳(410)的表面滑动连接有T形杆(411),所述T形杆(411)的一端与滑动连接在涂胶管(48)外侧的L形连接支杆(413)相连接,所述T形杆(411)的外侧绕设有弹簧三(412),所述L形连接支杆(413)的一端固定有控制滑块(414),所述控制滑块(414)的表面滑动有控制板(44),所述控制板(44)固定安装在外罩(21)内,所述控制板(44)的一端一体成型有斜上凸起(415),所述控制板(44)的另一端一体成型有斜下凸起(416)。

4.根据权利要求3所述的环保纤维卫生纸生产设备,其特征在于:所述机架(1)的表面且位于固定安装板(52)的一侧安装有气缸(58),所述气缸(58)的活塞端安装有斜推板(59)。

5.根据权利要求4所述的环保纤维卫生纸生产设备的使用方法,其特征在于:包括以下步骤:

S1、在使用时,首先手动拉动原料架(11)表面的卫生纸卷的端部,并将卫生纸的端部绕过张紧导架(12),后经斜导板(31)和抵压辊(322)的下方,并将其端部拉至两个收卷导辊(28)的上方,再将卫生纸卷的卷芯放置在卫生纸的端部,并使的卷芯处于两个收卷导辊(28)之间,且此同时卷芯压住卫生纸的端部并与两个收卷导辊(28)之间处于相切的状态,控制液压杆(22)使得压实辊(24)下移直至使得压实辊(24)压在卷芯的表面,随后控制伺服电机(26)启动,使得收卷导辊(28)转动,而被压实辊(24)抵压的卷芯,能够在旋转的收卷导辊(28)的作用下发生旋转,进而能够使得卷芯对卫生纸进行收卷;

S2、收卷成型后,伺服电机(26)停止运行,通过控制液压杆(22),促使压实辊(24)抬离卷纸的表面,并配合安装在外部连接架(211)表面的多个斜顶杆(212)的设置,将收卷后的卫生纸卷顶出;

S3、在U形导架(23)上移时,能够使得提升件(33)跟随上移,而滑动连接在提升件(33)内的T形滑杆(34)能够带动摆杆(35)摆动,再配合设置的棘轮(37)和棘爪(36),能够使得转轴杆(38)在转动架(311)的表面发生转动,进而能够带动拨片(310)转动,将新的卷芯从斜导板(31)的表面导出,并使得新的卷芯输送至收卷导辊(28)的上方,而此时卷芯能够压住卷纸,升起状态的斜顶杆(212)能够对卷芯阻挡,防止卷芯脱离加工位置;

S4、提升件(33)在上移时,能够促使斜杆(320)能够在平移套(318)表面开设的斜孔内滑动,进而能够使得平移套(318)带动抵压辊(322)向一侧,使得抵压辊(322)将卫生纸压在一个抵压辊(322)的一侧,将未收卷的卫生纸进行限位固定;

S5、成卷后的卫生纸经过斜顶杆(212)顶出后,配合倾斜设置的斜底板(51),成卷后的卫生纸卷能够滚落至弧形限位板(57)内,与此同时,控制电动导轨(41)使得滑动连接在电动导轨(41)表面的导块(42)带动切刀(43)移动,对卫生纸进行裁切,在移动裁切的同时,能够使得储胶盒(45)内的粘黏胶通过涂胶管(48)的末端涂抹在卫生纸的表面,方便后续收卷成型;

S6、再将卷纸裁切并涂抹胶水后,控制正反转电机(53)使得安装在其输出端的齿轮(54)转动,在齿牙(56)的作用下,弧形翻转抚板(55)能够在弧形限位板(57)的作用下向一侧翻转,在翻转时,能够将涂抹胶水后的卫生纸通过翻转抚平的方式,使得裁切后的卫生纸粘黏在卷纸的表面,能够增强纸卷的牢固性;

S7、将裁切断后的卫生纸粘黏在卷纸的表面后,正反转电机(53)反向启动使得弧形翻转抚板(55)复位,并通过控制气缸(58),使得气缸(58)活塞端的斜推板(59)上移,将处于弧形限位板(57)内的卷纸推出。
