专利号: 2024116316205
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

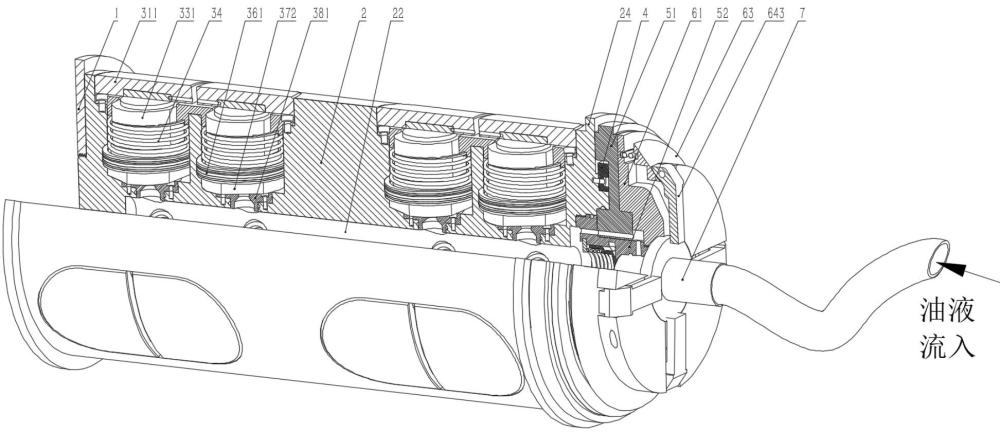

1.一种抗冲击的自适应缓冲销轴,其特征在于,包括轴体(2)、活塞推阻缓冲机构、双向通液机构及注油管自锁机构;所述轴体(2)内部设置相互连通的活塞腔(21)及联通腔(22),所述活塞推阻缓冲机构沿轴体(2)径向安装在活塞腔(21)内;所述活塞推阻缓冲机构包括依次连接的活塞盖(311)、活塞杆(331)及紧固螺母(372),活塞杆(331)外套设回推弹簧(34)及活塞(36),所述回推弹簧(34)两端抵接在活塞盖(311)与活塞(36)之间,活塞(36)相对活塞杆(331)沿轴向滑移,活塞(36)外周面与活塞腔(21)内壁紧密抵接,活塞腔(21)靠近联通腔(22)一端固定安装有端块(381),端块(381)内设置贯通的阻尼孔(382),所述阻尼孔(382)连通活塞腔(21)一侧的孔径小于连通联通腔(22)一侧的孔径;所述双向通液机构设置在轴体(2)端部,用以控制油液输入及排出,所述注油管自锁机构设置在双向通液机构远离轴体(2)一侧,用以锁紧或松开注油管(7);

所述双向通液机构包括沿径向由外至内依次设置的转动盘(51)、单向阀体(52)及单向阀块(53);所述转动盘(51)与轴体(2)同轴设置且相对轴体(2)转动,转动盘(51)上沿轴向设置用以使油液排出的第二排液通道(513),转动盘(51)中心孔内安装单向阀体(52);所述单向阀体(52)与轴体(2)同轴固定连接,单向阀体(52)内设置分别用以安装单向阀块(53)和注油管(7)的阀块腔和油管腔,所述阀块腔和油管腔连通,单向阀体(52)上设置用以使油液排出的第一排液通道(521)和第三排液通道(522),联通腔(22)经第一排液通道(521)、第二排液通道(513)及第三排液通道(522)后与油管腔连通;单向阀块(53)设置在阀块腔内,且沿轴向相对单向阀体(52)滑移,单向阀块(53)一端可密封地抵接在油管腔端部,单向阀块(53)远离油管腔一侧设置单向阀挡圈(55),所述单向阀挡圈(55)固定安装在单向阀体(52)上,单向阀块(53)与单向阀挡圈(55)之间抵接单向阀弹簧(54),单向阀块(53)侧壁上设置进液孔(531),且单向阀块(53)内设置进液腔(532),单向阀块(53)端部不与油管腔端部抵接时,油管腔经进液孔(531)及进液腔(532)与联通腔(22)连通;

所述注油管自锁机构包括自锁固定环(61)、推进弹簧(62)、推进控制环(63)及锁钩机构,所述锁钩机构包括防脱钩(643),所述自锁固定环(61)与轴体(2)同轴且相对固定设置,自锁固定环(61)上设置锁钩槽,防脱钩(643)沿径向铰接在锁钩槽处,防脱钩(643)末端设置在自锁固定环(61)中部,且防脱钩(643)默认状态为末端向外打开;推进控制环(63)同轴设置在自锁固定环(61)远离轴体(2)的一侧,推进弹簧(62)连接在自锁固定环(61)与推进控制环(63)之间,并使自锁固定环(61)与推进控制环(63)持续相对靠近;推进控制环(63)远离自锁固定环(61)一侧固定连接抵接块(631),抵接块(631)设置在锁钩槽处,锁钩槽外侧靠近轴体(2)一侧固定连接闭锁位垫块(612)和开启位垫块(613),所述闭锁位垫块(612)和开启位垫块(613)朝向抵接块(631)一侧,且闭锁位垫块(612)的高度高于开启位垫块(613)的高度;

当推进控制环(63)转动至抵接块(631)内侧与闭锁位垫块(612)抵接时,处于闭锁位,此时抵接块(631)外侧与防脱钩(643)内侧抵接,并驱动防脱钩(643)转动至闭合位,使防脱钩(643)末端抵接在注油管(7)外侧;当推进控制环(63)转动至抵接块(631)内侧与开启位垫块(613)抵接时,处于开启位,此时抵接块(631)外侧与防脱钩(643)内侧脱离,防脱钩(643)恢复默认状态并与注油管(7)脱离。

2.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,轴体(2)端部朝向转动盘(51)一侧固定连接转动盘限位块(4),转动盘(51)朝向轴体(2)一侧固定连接极限挡块(511),所述极限挡块(511)包括进油挡块及排油挡块,所述进油挡块与排油挡块设置在转动盘限位块(4)的相对两侧,且进油挡块与排油挡块之间的距离大于转动盘限位块(4)的长度;当转动盘(51)转动至进油挡块与转动盘限位块(4)抵接时,处于进油位,此时第二排液通道(513)不与第一排液通道(521)和第三排液通道(522)连通,当转动盘(51)转动至排油挡块与转动盘限位块(4)抵接时,处于排油位,此时第二排液通道(513)分别与第一排液通道(521)和第三排液通道(522)连通。

3.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,所述锁钩机构还包括扭簧(641)及销轴(642),所述销轴(642)可转动地连接在自锁固定环(61)上,扭簧(641)两端分别连接在销轴(642)与自锁固定环(61)上,防脱钩(643)固定连接在销轴(642)上。

4.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,所述防脱钩(643)的数量为多个,且关于自锁固定环(61)周向均布。

5.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,还包括轴端挡板(1),所述轴端挡板(1)可拆卸地连接轴体(2)远离双向通液机构一端,轴端挡板(1)的外径大于轴体(2)的外径;轴体(2)靠近双向通液机构的端部沿径向向外延伸形成限位板(24),所述限位板(24)的外径大于轴体(2)的外径。

6.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,所述活塞推阻缓冲机构的数量为多组,多组活塞推阻缓冲机构沿轴体(2)周向均布,每组包括多个活塞推阻缓冲机构,且沿轴体(2)轴向分布。

7.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,所述活塞杆(331)为台阶轴,且靠近活塞(36)一侧的活塞杆(331)直径小于靠近活塞盖(311)一侧的直径,活塞杆(331)外套接缓冲套(35),所述缓冲套(35)抵接在活塞(36)与活塞杆(331)台阶面之间,缓冲套(35)由弹性材料制成。

8.根据权利要求1所述的一种抗冲击的自适应缓冲销轴,其特征在于,所述活塞盖(311)的外表面与轴体(2)外周面平齐。
