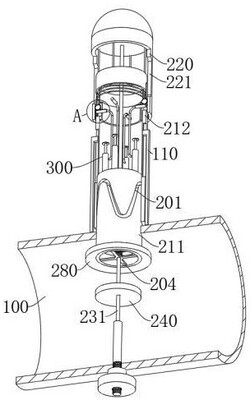

1.一种水利工程用节能灌溉方法，其特征在于，包括：

输水管（100）；

调节机构（200），安装在所述输水管（100）上，所述调节机构（200）包括活动套件（210）和第三套筒（220），所述活动套件（210）转动安装在所述输水管（100）上，所述活动套件（210）内安装有调整件（230），所述第三套筒（220）具有灌溉口（221），所述第三套筒（220）通过所述调整件（230）滑动安装在所述活动套件（210）上；

供氧机构（300），设置在所述活动套件（210）内，包括固定环（310）、连接杆（320）、气囊（330）以及输出管（340），所述连接杆（320）可沿所述固定环（310）圆周方向滑动，所述气囊（330）套设在所述连接杆（320）上，所述输出管（340）与所述气囊（330）固定连接。

2.根据权利要求1所述的一种水利工程用节能灌溉方法，其特征在于，所述活动套件（210）包括第一套筒（211）和第二套筒（212），所述第一套筒（211）位于所述输水管（100）内的一端固定安装有第一叶轮（240），所述第一套筒（211）位于所述输水管（100）外的一端表面具有波浪槽（201），所述第二套筒（212）同轴套设在所述第一套筒（211）上，所述第二套筒（212）内壁固定安装有与所述波浪槽（201）相适配的滑销（202），所述第二套筒（212）外壁开设有直线槽（203），所述输水管（100）上固定安装有导杆（110），所述导杆（110）与所述直线槽（203）相适配。

3.根据权利要求2所述的一种水利工程用节能灌溉方法，其特征在于，所述调整件（230）包括活动杆（231）、密封圈（232）、密封块（233）以及密封板（234），所述密封圈（232）固定安装在所述第一套筒（211）内，所述密封板（234）固定安装在所述第三套筒（220）内，所述活动杆（231）的一端与所述密封板（234）固定连接，所述第一套筒（211）远离所述第二套筒（212）的开口端内固定安装有衔接托（204），所述活动杆（231）远离所述密封板（234）的一端贯穿出所述衔接托（204）至所述输水管（100）外，所述密封块（233）转动安装在所述活动杆（231）上并能与所述密封圈（232）抵紧。

4.根据权利要求3所述的一种水利工程用节能灌溉方法，其特征在于，所述活动杆（231）上活动安装有第一弹簧（235），所述第一弹簧（235）的两端分别与所述密封块（233）和所述衔接托（204）固定。

5.根据权利要求4所述的一种水利工程用节能灌溉方法，其特征在于，所述活动杆（231）包括第四套筒（205）和推杆（206），所述输水管（100）上转动安装有调节螺母（207），所述第四套筒（205）螺纹安装在所述调节螺母（207）内，所述推杆（206）滑动安装在所述第四套筒（205）内并与所述第四套筒（205）的内底面之间固定连接有第二弹簧（208）。

6.根据权利要求5所述的一种水利工程用节能灌溉方法，其特征在于，所述第二套筒（212）靠近所述第三套筒（220）的一面具有嵌入槽（209），所述嵌入槽（209）内滑动安装有遮挡板（250），所述遮挡板（250）与所述嵌入槽（209）的槽内底面之间固定连接有第三弹簧（260），所述遮挡板（250）远离所述第三弹簧（260）的一侧固定安装有顶杆（270），所述顶杆（270）与所述密封板（234）滑动连接，所述密封板（234）与所述第三套筒（220）所形成的空间内填充有石蜡。

7.根据权利要求6所述的一种水利工程用节能灌溉方法，其特征在于，所述推杆（206）上固定安装有第二叶轮（280），所述第二叶轮（280）位于所述输水管（100）内。

8.根据权利要求2所述的一种水利工程用节能灌溉方法，其特征在于，所述气囊（330）具有进气管（331），所述进气管（331）与所述输出管（340）内均安装有单向阀。

9.根据权利要求8所述的一种水利工程用节能灌溉方法，其特征在于，所述输出管（340）包括固定部（341）和活动部（342），所述活动部（342）套设在所述固定部（341）上，所述活动部（342）表面具有第一齿槽（301），所述第三套筒（220）内壁开设有第二齿槽（222），所述第二套筒（212）上转动安装有齿轮（350），所述齿轮（350）与所述第一齿槽（301）和所述第二齿槽（222）啮合连接。

10.根据权利要求9所述的一种水利工程用节能灌溉方法，其特征在于，所述第二套筒（212）内固定安装有围板（213），所述活动部（342）与所述围板（213）滑动连接。
