1.一种纤维螺旋挤出机,其特征在于:包括挤出机主体(1)、调节组件(4)和多孔板(5);
所述调节组件(4)包括支撑管(41),支撑管(41)的一端固定安装有第一支撑块(42),第一支撑块(42)上安装有若干控制组件(44);
所述控制组件(44)包括导向架,导向架与多孔板(5)插接配合,导向架上固定安装有第一倾斜块(443),导向架上滑动连接有第二倾斜块(444),第二倾斜块(444)的倾斜方向与第一倾斜块(443)的倾斜方向相反,第二倾斜块(444)和第一倾斜块(443)之间通过第一弹性件(446)弹性连接;
所述导向架与多孔板(5)插接配合,所述支撑管(41)通过多孔板(5)与挤出机主体(1)的螺杆筒连通;所述多孔板(5)插接配合在挤出机主体(1)的出料端并通过若干第一弹簧销(55)限位,所述第一弹簧销(55)的销头上固定安装有顶杆(56);
所述第一支撑块(42)推顶限位在挤出机主体(1)出料端的多孔板(5),使多孔板(5)与挤出机主体(1)出料端抵接并保压;
所述挤出机主体(1)的螺杆筒出口端固定安装有连接块(14),连接块(14)上固定安装有若干第一导向杆(17),连接块(14)上开设有若干第一定位孔(18);

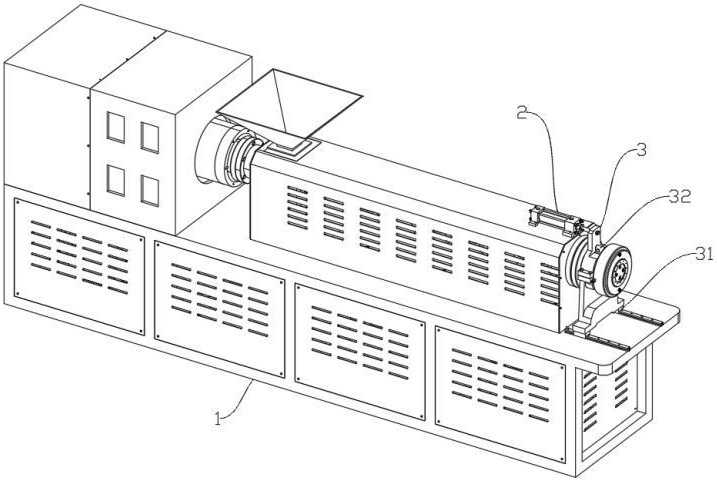

所述第一支撑块(42)与第一导向杆(17)插接配合,所述多孔板(5)与第一导向杆(17)插接配合,第一弹簧销(55)插入第一定位孔(18)内,用于将多孔板(5)限位在连接块(14)上,所述多孔板(5)包括孔板主体(51),孔板主体(51)上固定设置有顶环(52),孔板主体(51)的进料侧固定安装有过滤网,用于过滤,第一导向杆(17)与孔板主体(51)插接配合,所述挤出机主体(1)上固定安装有液压缸(2),液压缸(2)的输出轴固定连接有支撑架(3),支撑架(3)通过导轨(31)与挤出机主体(1)滑动连接,支撑架(3)上固定安装有若干定位套(32);
所述支撑管(41)滑动安装在支撑架(3)上;
还包括口模组件(7),所述口模组件(7)包括模头(71),模头(71)上开设有若干挤出孔(72),挤出孔(72)与支撑管(41)内部连通,模头(71)上固定安装有若干导向柱(73);
所述支撑管(41)远离第一支撑块(42)的一端固定安装有第二支撑块(43),导向柱(73)与第二支撑块(43)插接配合,导向柱(73)穿过第二支撑块(43)并配合插入对应的定位套(32)内,导向柱(73)与定位套(32)通过限位销固定;
所述模头(71)上安装有第二弹簧销(75),第二支撑块(43)上开设有第二定位孔(46),所述第二弹簧销(75)插入第二定位孔(46)内对模头(71)限位,当仅对模头(71)进行拆卸时,液压缸(2)的输出轴伸长并带动调节组件(4)和模头(71)移动,此过程,第一倾斜块(443)不与顶杆(56)接触,从第二定位孔(46)内将第二弹簧销(75)顶出第二支撑块(43),即可实现对模头(71)的拆卸;
当需要对多孔板(5)进行拆卸时,液压缸(2)的输出轴伸长并带动支撑架(3)、调节组件(4)和模头(71)移动,第一倾斜块(443)与顶杆(56)接触,第一弹簧销(55)的销头在顶杆(56)的作用下脱离第一定位孔(18),随着调节组件(4)的持续后移,顶杆(56)与第二倾斜块(444)接触并在第二倾斜块(444)推动下跟随移动,从而实现将多孔板(5)自动脱离连接块(14),实现多孔板(5)的自动拉出,在通过按压第二倾斜块(444),使第二倾斜块(444)保持与第一倾斜块(443)等高,即可将多孔板(5)抽离。
2.根据权利要求1所述的一种纤维螺旋挤出机,其特征在于:第一定位孔(18)沿连接块(14)的轴线方向的长度大于第一弹簧销(55)的销头直径。
3.根据权利要求2所述的一种纤维螺旋挤出机,其特征在于:过滤网的外径小于顶环(52)内径,孔板主体(51)上开设有若干凹槽(54),第一弹簧销(55)安装在对应的凹槽(54)内,凹槽(54)内连通开设有导向孔(57),导向架与对应的导向孔(57)插接配合。
4.根据权利要求1所述的一种纤维螺旋挤出机,其特征在于:所述第一倾斜块(443)上开设有滑槽(445),第二倾斜块(444)与滑槽(445)滑动配合,第一弹性件(446)安装在滑槽(445)内,第一弹性件(446)的一端与第二倾斜块(444)固定连接,另一端与第一倾斜块(443)固定连接。
5.根据权利要求1所述的一种纤维螺旋挤出机,其特征在于:第二定位孔(46)沿支撑管(41)轴线方向的长度大于第二弹簧销(75)的销头直径,所述模头(71)的内侧固定安装有锥头(76)。
6.根据权利要求1所述的一种纤维螺旋挤出机,其特征在于:还包括两组冷却系统(6),所述冷却系统(6)包括开设在第二支撑块(43)上且相互连通的第一水孔(61)和第二水孔(62),两组冷却系统(6)的第一水孔(61)分别通过水嘴(68)与供水设备出水端和回水端连接;
所述模头(71)内设置有循环水路(77),所述循环水路(77)处在若干挤出孔(72)的外侧,循环水路(77)的入口端和出口端均固定安装有连接管(78),两组连接管(78)分别连通插合在对应的冷却系统(6)的第二水孔(62)出口内。
7.根据权利要求6所述的一种纤维螺旋挤出机,其特征在于:所述第二水孔(62)上开设有调节槽(63),调节槽(63)的直径大于第二水孔(62)的直径,调节槽(63)内固定安装有环板(64),环板(64)中部设置有出水孔,所述冷却系统(6)还包括封板(65)和第二弹性件(66),封板(65)的外径小于调节槽(63)的内径,封板(65)通过若干第三导向杆(67)与环板(64)滑动连接,第二弹性件(66)的一端与调节槽(63)内壁固定连接,另一端与封板(65)固定连接。
8.根据权利要求2‑7任一项所述的一种纤维螺旋挤出机,其特征在于:所述连接块(14)和多孔板(5)的接触面及第二支撑块(43)和模头(71)的接触面上设置有压力传感器,用于检测保压力。
