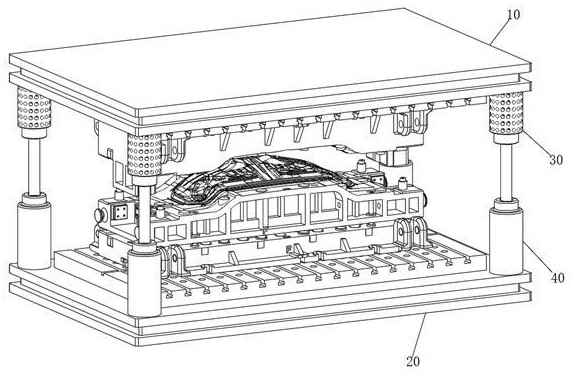

1.一种具有润滑结构的高速冲压模具，包括上模板（10）、安装在所述上模板（10）下方的下模板（20）、安装在所述上模板（10）底端的若干上模柱（30）以及与安装在所述下模板（20）顶端与对应位置的上模柱（30）形成连接的若干套轴（40），所述套轴（40）内端底部位置设置有出油组件，所述上模柱（30）底端设置有与所述套轴（40）保持插接配合的插轴（310），所述插轴（310）与所述上模柱（30）保持转动连接，所述插轴（310）底端连接有连接盘（320），在所述连接盘（320）沿着所述套轴（40）向下移动过程中，所述连接盘（320）与出油组件接触，并对出油组件形成挤压，促使所述套轴（40）内端储存的油液喷洒至所述连接盘（320）下移所经区域，其特征在于：所述连接盘（320）顶端开设顶端开口，所述顶端开口边沿与所述套轴（40）内壁贴合，所述连接盘（320）跟随所述插轴（310）同步上移过程中，所述连接盘（320）顶端开口与所述套轴（40）内壁积附的油液接触，利用顶端开口边沿对多余油液以及油渍进行刮取；

所述连接盘（320）内端开设有与所述顶端开口保持连通的采集区，用于配合顶端开口对刮取的油渍以及油液进行集中收集处理，所述采集区配合设置有过滤组件，所述连接盘（320）顶端与所述采集区连通，用于分离油液与油渍，所述采集区底部与所述连接盘（320）底端侧面连通，用于导出采集的油液；

所述插轴（310）外侧靠近底端位置与所述套轴（40）内侧顶端边沿位置保持螺纹连接，两者螺纹区域接触时，驱动所述插轴（310）旋转以实现上下移动，产生的离心力配合所述过滤组件甩出采集区积累的油液，同时将堵塞在过滤组件与采集区之间连通区域的油渍甩离；

所述出油组件包括集油气囊（410）以及连通在所述集油气囊（410）侧面若干喷油管（420），所述喷油管（420）阵列嵌入设置在所述套轴（40）内侧位置，且各所述喷油管（420）侧面由上至下等距设置有若干喷油头，所述喷油头端部与所述套轴（40）内端保持连通，所述集油气囊（410）与各所述喷油管（420）之间均设置有单向排液阀，在单向排液阀的作用下，维持所述集油气囊（410）受到挤压后单向向各个所述喷油管（420）内端供应油液，所述集油气囊（410）底端连通有用于提供油液的储油管（210），所述集油气囊（410）与所述储油管（210）之间连接单向供液阀，维持所述集油气囊（410）复位恢复内部压力后，所述储油管（210）通过所述单向供液阀向所述集油气囊（410）内端单向供应油液；

所述连接盘（320）顶端开口为漏斗型结构，且所述连接盘（320）顶端开口截面尺寸大于底部截面尺寸；

所述采集区包括混合区（320A）、连接区（320B）以及油污区（320C），所述混合区（320A）位于所述连接盘（320）顶端开口正下方，且与所述过滤组件保持连通，所述油污区（320C）开设在所述混合区（320A）内壁内端，所述连接区（320B）导通所述混合区（320A）与所述油污区（320C）。

2.根据权利要求1所述的具有润滑结构的高速冲压模具，其特征在于：所述连接区（320B）截面为V型结构，并在所述混合区（320A）与所述油污区（320C）之间形成斜面通道，促使所述油污区（320C）顶面高于所述混合区（320A）顶面。

3.根据权利要求2所述的具有润滑结构的高速冲压模具，其特征在于：所述过滤组件包括滤板（321），所述滤板（321）设置在所述混合区（320A）内端，且所述滤板（321）顶端阵列开设有若干油滤孔，所述滤孔内端设置有用于油液自由通过的滤油管（322），相邻阵列区域的各所述滤油管（322）底端之间连通有导液管，所述导液管末端穿过所述连接盘（320）外壁与所述套轴（40）内端保持导通。

4.根据权利要求3所述的具有润滑结构的高速冲压模具，其特征在于：所述导液管倾斜嵌入设置在所述连接盘（320）内侧，所述导液管靠近所述滤油管（322）一端高度高于所述滤油管（322）靠近所述连接盘（320）外壁一端高度。

5.根据权利要求4所述的具有润滑结构的高速冲压模具，其特征在于：所述连接盘（320）外侧开设有泄油管（324），所述导液管端部伸入至所述泄油管（324）内端，并与所述泄油管（324）内端保持接触。

6.根据权利要求5所述的具有润滑结构的高速冲压模具，其特征在于：所述油污区（320C）底端与所述导液管之间导通设置有排油管（323），所述排油管（323）内径与所述滤油管（322）内径保持一致。

7.一种使用根据权利要求1所述的具有润滑结构的高速冲压模具的润滑方法，其特征在于，包括如下方法步骤：

S1、通过液压组件带动上模板（10）上下移动，配合下模板（20）对模料进行冲压处理，上模板（10）带动各上模柱（30）上下移动，上模柱（30）通过带动插轴（310）从而带动连接盘（320）沿着对应位置的套轴（40）内端做抽插运动；

S2、连接盘（320）下移过程中，与集油气囊（410）顶端接触，并继续下移对集油气囊（410）施加压力，促使集油气囊（410）向下压缩，集油气囊（410）内部压力增加，集油气囊（410）内端积累的润滑油将会进入各个喷油管（420）内端，通过喷油管（420）侧面连通的喷油头导出至套轴（40）内端，粘附至经过的连接盘（320）侧面、套轴（40）内壁以及集油气囊（410）外壁；

S3、连接盘（320）上移过程中，连接盘（320）上顶端开口边沿位置与套轴（40）内壁贴合滑动，部分粘附的润滑油经过顶端开口边沿位置刮擦流入至连接盘（320）内端的混合区（320A），并经过各滤油管（322）以及导液管导出油液；

S4、通过液压组件带动上模板（10）进一步上移，使得插轴（310）配合套轴（40）形成螺纹连接，插轴（310）带动连接盘（320）向上旋转，产生的离心力将会带动堵塞的油渍甩出混合区（320A），经过连接区（320B）导入至油污区（320C）内端。
