1.一种可降解型环保塑料薄膜，其特征在于，塑料薄膜的原料由下列配比的物质制成：聚丙烯酸：40 60质量份；

~

淀粉：20 30质量份；

~

改性SiO2粒子：10~15质量份；

过氧化苯甲酰：2 4质量份；

~

硅烷偶联剂KH‑570：3 6质量份；

~

聚乙二醇：2 4质量份；

~

所述改性SiO2粒子存在不完全封闭的空腔结构，所述淀粉在改性SiO2粒子的空腔内部，所述改性SiO2粒子在溶液中表面的羟基(‑OH)基团被甲基(‑CH3)基团取代，改性SiO2粒子的直径为30 150nm。

~

2.根据权利要求1所述的可降解型环保塑料薄膜，其特征在于，改性SiO2粒子的制备，包括以下步骤：S11、将0.3质量份的聚丙烯酸，溶于6 8质量份的氨水，搅拌1h，然后加入50 80质量份~ ~的无水乙醇，搅拌2h，最后加入0.5 1质量份的正硅酸四乙酯，继续搅拌反应5 10h，最后通~ ~过去离子水清洗，获得开孔的SiO2粒子；

S12、向4质量份的开孔SiO2粒子中加入100质量份的无水乙醇，然后加入1~2质量份的六甲基二氮杂烷并且搅拌3~6h，然后离心获得改性SiO2粒子。

3.根据权利要求1所述的可降解型环保塑料薄膜，其特征在于，所述淀粉在改性SiO2粒子的空腔内部的制备方法，包括以下步骤：将6 9质量份的淀粉加入到50 80质量份的去离子水中，加热溶解，再加入3 4.5质量份~ ~ ~的改性SiO2粒子，搅拌10min，然后将其静置出现沉淀，立刻离心获得白色粉末，然后用凉水和乙醇清洗白色粉末。

4.一种制备权利1 3任意一项所述的可降解型环保塑料薄膜的方法，其特征在于，所述~方法包括如下步骤：

S21、将权利要求1中所述的原料送入密炼机中搅拌均匀，然后挤出基材熔体；

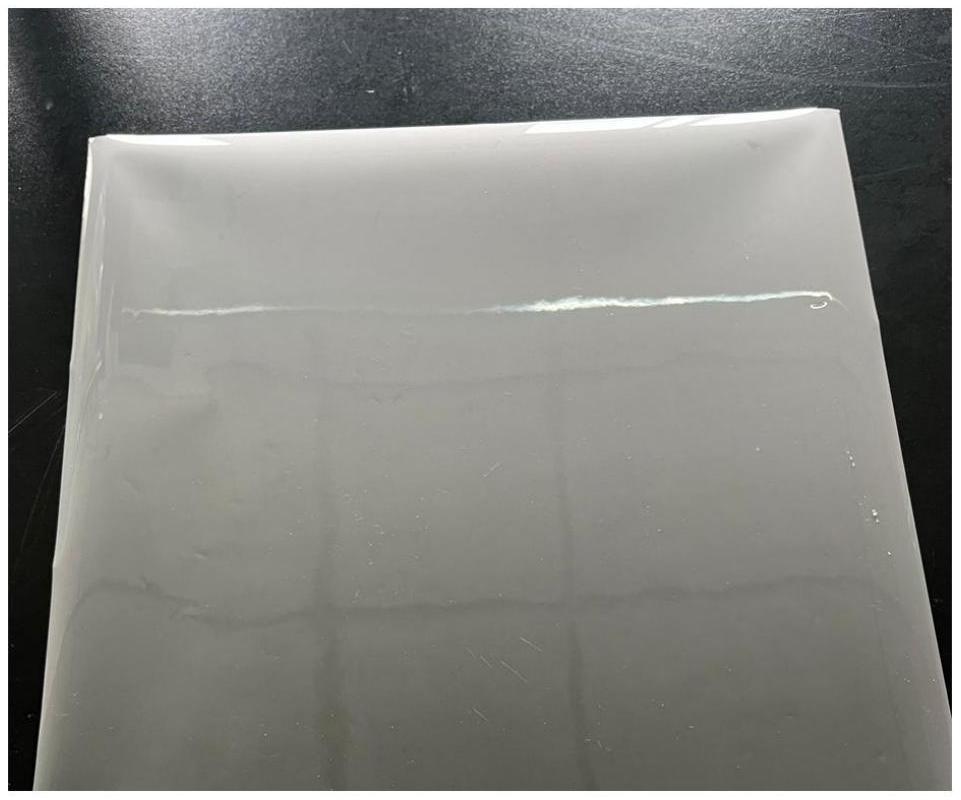

S22、将步骤S21中的溶体在冷却辊轴上形成可降解型环保塑料薄膜。
