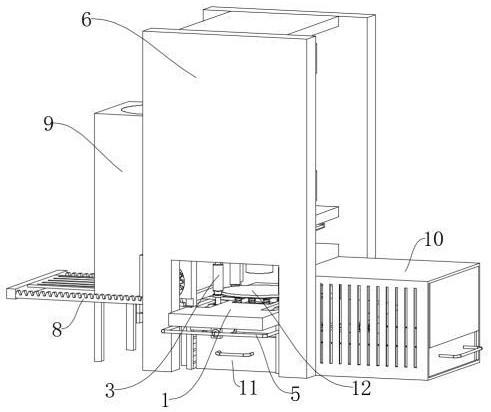

1.一种五金件冲压加工装置，包括装载机构（1）、固定架（6）、废料收集仓（11）和金属垫片（12），所述装载机构（1）包括装载台（101）和定位缓冲组件（102），所述定位缓冲组件（102）弹性滑动于装载机构（1）顶部，且为上下滑动形式，所述装载台（101）通过支架支撑于地面，所述废料收集仓（11）放置于装载台（101）的下方用于对冲压废料进行收集，所述金属垫片（12）放置于定位缓冲组件（102）顶部，所述固定架（6）放置于地面且设置于装载台（101）的外侧，其特征在于：还包括，调节机构（2），所述调节机构（2）对称设置于装载机构（1）底部的两端，所述调节机构（2）包括拉簧（201）、第一滑动块（202）和连接杆（203），所述第一滑动块（202）滑动连接于装载台（101）的底部，所述连接杆（203）铰接于第一滑动块（202）内部，所述拉簧（201）的两端分别连接在拉簧（201）和第一滑动块（202）上；

限位机构（3），所述限位机构（3）对称滑动于装载台（101）的两侧，所述限位机构（3）包括第二滑动块（301）、第一连接管（302）、定位管（303）、第一弹簧（304）和挤压管（305），所述第二滑动块（301）滑动连接于装载台（101）上，所述第一连接管（302）转动连接于第二滑动块（301）中部，所述第二滑动块（301）的底部与连接杆（203）铰接，所述定位管（303）套接于第一连接管（302）上端，所述挤压管（305）套接于定位管（303）上端，所述第一弹簧（304）设置于定位管（303）内部且其两端分别连接在定位管（303）内腔底部和挤压管（305）底部，所述挤压管（305）的顶部设置有滚珠；

固定机构（4），所述固定机构（4）设置于装载台（101）底部且位于调节机构（2）的相邻侧；

连接气管（5），所述连接气管（5）设置于装载台（101）底部用于连通限位机构（3）和固定机构（4）；

冲压机构（7），所述冲压机构（7）设置于定位缓冲组件（102）的正上方且用于对金属垫片（12）进行冲压；

传动机构（8），所述传动机构（8）设置于固定架（6）的内壁且用于推动金属垫片（12）进行上料；

送料机构（9），所述送料机构（9）设置于装载台（101）的一侧且用于储存待加工的金属垫片（12）；

成品收集机构（10），所述成品收集机构（10）设置于装载台（101）的另一侧且用于收集加工好的金属垫片（12）；

所述固定机构（4）包括固定管（401）、注气组件（402）、连接架（403）、滑动板（404）、固定组件（405）、第四弹簧（406）和挤压柱（407），所述固定管（401）固定安装于装载台（101）底部，所述注气组件（402）套接于固定管（401）内部，所述连接架（403）固定安装在注气组件（402）凸出固定管（401）的一端，所述连接架（403）远离注气组件（402）的一端通过固定组件（405）滑动卡接有滑动板（404），所述第四弹簧（406）的一端连接在滑动板（404）的内壁、另一端连接在连接架（403）的内壁，所述挤压柱（407）安装在滑动板（404）靠近注气组件（402）的一端，所述连接气管（5）连通固定管（401）和第一连接管（302），所述连接气管（5）为橡胶制成；

所述注气组件（402）包括滑动管（4021）、定位架（4022）、第二弹簧（4023）和密封块（4024），所述滑动管（4021）与固定管（401）套接且与连接架（403）固定连接，所述定位架（4022）安装在滑动管（4021）的内部，所述定位架（4022）呈十字状，所述密封块（4024）通过第二弹簧（4023）对滑动管（4021）的一端进行弹性封堵，所述第二弹簧（4023）连接定位架（4022）和密封块（4024）；

所述固定组件（405）包括定位卡销（4051）、第三弹簧（4052）和挤压块（4053），所述定位卡销（4051）沿滑动板（404）的长度方向滑动设置于滑动板（404）内部，所述第三弹簧（4052）设置于滑动板（404）内部且通过弹力推动定位卡销（4051）对连接架（403）和滑动板（404）的位置进行锁定，所述挤压块（4053）滑动连接于滑动板（404）内部且位于第一连接管（302）在装载台（101）的滑动方向上，所述定位卡销（4051）中部开设有能够使挤压块（4053）进入的贯穿槽，所述挤压块（4053）与定位卡销（4051）的接触面为斜面，所述挤压块（4053）沿其长度方向移动进入定位卡销（4051）中部的贯穿槽内时，通过斜面挤压定位卡销（4051）移动以解除连接架（403）和滑动板（404）之间的锁定。

2.根据权利要求1所述的五金件冲压加工装置，其特征在于：所述冲压机构（7）包括液压缸（701）和连接板（702），所述液压缸（701）安装于固定架（6）内侧的顶部，所述连接板（702）固定安装在液压缸（701）的输出轴上，所述液压缸（701）的输出轴上还安装有冲压头，所述连接板（702）的底部还开设有可供挤压管（305）滑动的滑动槽。

3.根据权利要求2所述的五金件冲压加工装置，其特征在于：所述传动机构（8）包括第一齿轮（801）、第一齿板（802）、第二齿轮（803）和第二齿板（804），所述第一齿轮（801）和第二齿轮（803）固定连接且二者通过连接轴转动于固定架（6）内侧，所述第一齿板（802）与第一齿轮（801）啮合，所述的第二齿板（804）与第二齿轮（803）啮合，所述第一齿板（802）和第二齿板（804）均被固定架（6）限位使二者仅能沿其长度方向移动，所述第一齿板（802）与连接板（702）固定连接。

4.根据权利要求3所述的五金件冲压加工装置，其特征在于：所述送料机构（9）包括储料仓（901）和送料推板（902），所述送料推板（902）滑动连接于储料仓（901）内部，所述送料推板（902）与第二齿板（804）固定连接，所述送料推板（902）被第二齿板（804）带动向储料仓（901）内部移动时，能够将储料仓（901）内部最下层的金属垫片（12）推动至定位缓冲组件（102）顶部。

5.根据权利要求4所述的五金件冲压加工装置，其特征在于：所述成品收集机构（10）包括限位仓（1001）、收集盒（1002）和保护板（1003），所述限位仓（1001）与储料仓（901）分别设置在装载台（101）的两侧，所述收集盒（1002）设置于限位仓（1001）内部用于收集冲压好的金属垫片（12），所述保护板（1003）设置于装载台（101）位于限位仓（1001）内部的一端顶部。
