1.一种用于五金件加工的数控车床，包括车床本体(100)，车床本体(100)具体包括主轴箱(102)，其特征在于：所述主轴箱(102)内部设置有钻孔组件(300)，所述钻孔组件(300)包括刀架(301)和钻刀(302)，所述刀架(301)用于对钻刀(302)进行安装固定，所述钻刀(302)用于对五金件进行钻孔；

所述钻刀(302)外壁开设有限位槽(3020)，所述限位槽(3020)内部转动连接有调节组件(400)，所述调节组件(400)外壁设置有若干个断屑刃(4020)，所述断屑刃(4020)用于对长屑进行切断；

所述刀架(301)内部开设有空腔(3010)，所述空腔(3010)内部安装有辅助组件(500)，所述辅助组件(500)用于对断屑刃(4020)进行辅助配合；

所述限位槽(3020)表面开设有弹簧槽(3021)，所述调节组件(400)包括连接弹簧(401)，所述连接弹簧(401)其中一端设置于弹簧槽(3021)内部，所述调节组件(400)还包括安装板(402)，所述安装板(402)表面与连接弹簧(401)端部连接；

所述断屑刃(4020)刀刃横向设置在安装板(402)表面，并且若干个所述断屑刃(4020)在安装板(402)表面从上至下依次平行排列。

2.根据权利要求1所述的用于五金件加工的数控车床，其特征在于：所述钻刀(302)外壁设置有螺旋槽，以通过螺旋槽将切削液输送到切削区，并对钻屑有进一步导向。

3.根据权利要求1所述的用于五金件加工的数控车床，其特征在于：所述辅助组件(500)包括调节杆(501)，调节杆(501)对称设置有两个，所述调节杆(501)顶端设置于空腔(3010)内部，底端贯穿刀架(301)至外部，且底端连接有收集板(5011)，所述调节杆(501)在刀架(301)的空腔(3010)部分进行滑动，以根据五金件不同高度进行调节。

4.根据权利要求1所述的用于五金件加工的数控车床，其特征在于：所述辅助组件(500)还包括弹性弹簧(502)，所述弹性弹簧(502)设置于调节杆(501)外壁，所述弹性弹簧(502)顶端与刀架(301)下表面连接，底端与收集板(5011)上表面连接，以通过弹性弹簧(502)弹力对调节杆(501)升降高度进行调节。

5.根据权利要求4所述的用于五金件加工的数控车床，其特征在于：所述收集板(5011)设置为三面围栏结构，两所述收集板(5011)之间底端预留有开放的空间，所述钻刀(302)形状大小与该空间适配，并通过该空间对五金件进行钻孔。

6.根据权利要求5所述的用于五金件加工的数控车床，其特征在于：所述调节杆(501)上表面固定连接有挡板(5010)，所述挡板(5010)形状大小与空腔(3010)内部空间适配，所述挡板(5010)用于对调节杆(501)的位置进行限位。

7.根据权利要求1所述的用于五金件加工的数控车床，其特征在于：所述限位槽(3020)绕钻刀(302)外壁环形阵列开设有若干个，以使钻刀(302)在加工过程中受力更加均衡。

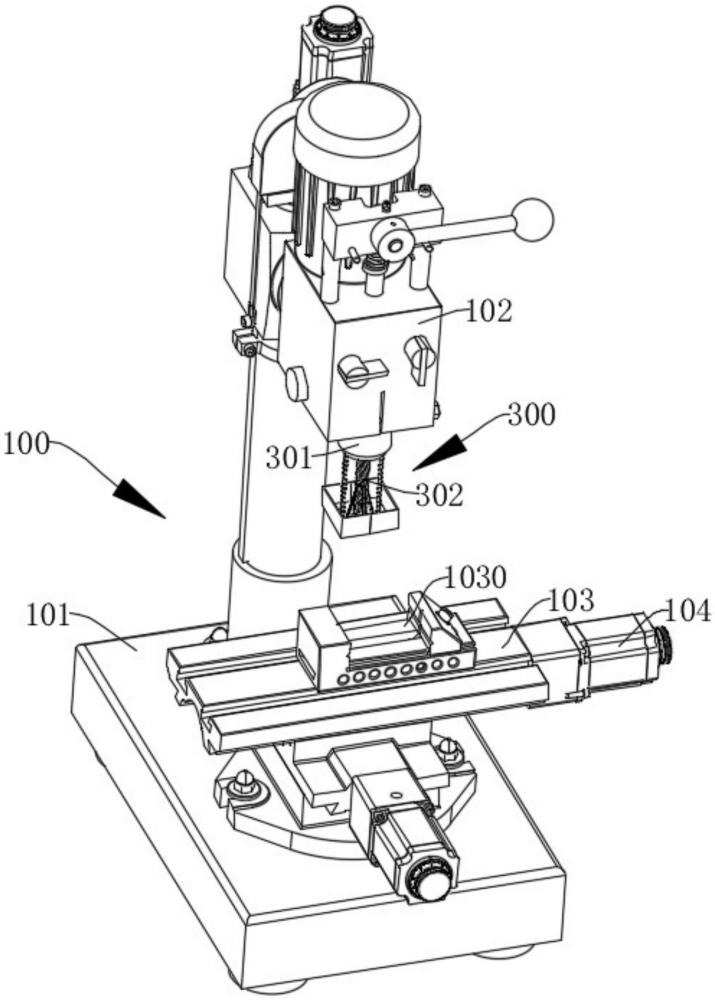

8.根据权利要求1所述的用于五金件加工的数控车床，其特征在于：所述车床本体(100)还包括床身(101)、工作台(103)和驱动系统(104)，所述工作台(103)位于床身(101)的上方，并且通过直线导轨或滑动导轨与床身(101)相连，所述驱动系统(104)位于床身(101)的侧边，并通过机械传动部件与工作台(103)相连；

所述工作台(103)上表面滑动连接有夹具(1030)，所述夹具(1030)用于对五金件进行夹持固定；

所述驱动系统(104)用于将电能转化为机械能，以控制工作台(103)的运动以及钻刀(302)在工件上的移动路径。
