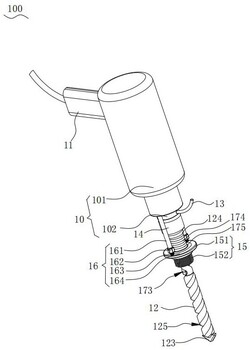

1.一种道路桥梁施工裂缝填充装置,其特征在于,所述填充装置应用于具有裂缝(300)的路面(200),所述填充装置包括:
壳体(10),设有内腔;
手柄(11),连接于所述壳体(10);
驱动电机,设置于所述内腔中;
钻头(12),连接于所述驱动电机的输出轴;所述钻头(12)具有相对的连接端(122)和钻孔端(123),所述连接端(122)相对于所述钻孔端(123)更靠近所述驱动电机;所述钻头(12)设有注液通孔(121),所述注液通孔(121)具有入液口(1211)和出液口(1212),所述出液口(1212)位于所述钻孔端(123);所述钻头(12)用于钻入所述路面(200)并在所述路面(200)的内部产生钻孔(400);
注液管(13),所述注液管(13)的一端连接于所述壳体(10)且与所述注液通孔(121)连通,另一端暴露于所述壳体(10)的外部;
所述填充装置还包括封堵件(15)以及第一位置调节组件(16);所述封堵件(15)套设于所述钻头(12),所述封堵件(15)用于跟随所述钻头(12)旋转并插入所述路面(200)的内部,以将所述钻孔(400)封堵;
所述第一位置调节组件(16)设置于所述封堵件(15)与所述钻头(12)之间,在所述钻头(12)未钻入所述路面(200)的情况下,所述第一位置调节组件(16)用于沿所述钻头(12)的轴向调节所述封堵件(15)在所述钻头(12)上的位置。
2.根据权利要求1所述的道路桥梁施工裂缝填充装置,其特征在于,所述填充装置还包括传动组件,所述传动组件传动连接于所述驱动电机与所述钻头(12)之间;所述传动组件包括主动齿轮、从动齿轮以及夹持块(14);所述主动齿轮连接于所述驱动电机的输出轴,所述从动齿轮连接于所述夹持块(14),所述从动齿轮与所述主动齿轮啮合,所述钻头(12)穿设于所述夹持块(14)且与所述夹持块(14)键连接。
3.根据权利要求1所述的道路桥梁施工裂缝填充装置,其特征在于,所述壳体(10)包括主体部(101)以及连接块(102);所述手柄(11)连接于所述主体部(101),所述内腔设置于所述主体部(101),所述连接块(102)连接于所述主体部(101);所述连接块(102)设有插接孔(103),所述钻头(12)的连接端(122)可转动地插设于所述插接孔(103)内,所述插接孔(103)的内侧壁设有环形槽(104),所述注液通孔(121)的入液口(1211)与所述环形槽(104)连通;所述连接块(102)上还设有与所述环形槽(104)连通的螺纹连接孔(105),所述注液管(13)的一端螺纹插接于所述螺纹连接孔(105)内。
4.根据权利要求1所述的道路桥梁施工裂缝填充装置,其特征在于,所述封堵件(15)包括封堵块(151)以及连接套筒(152),所述钻头(12)穿设于所述封堵块(151)和所述连接套筒(152);所述连接套筒(152)连接于所述封堵块(151)朝向所述钻孔端(123)的一侧,所述连接套筒(152)的外侧壁设有外螺纹,所述连接套筒(152)用于螺纹插接于所述路面(200)的内部。
5.根据权利要求4所述的道路桥梁施工裂缝填充装置,其特征在于,所述第一位置调节组件(16)包括中空杆(161)、调节螺母(162)、螺纹杆(163)以及第一转动环(164);所述中空杆(161)的一端固定连接于所述壳体(10);所述调节螺母(162)具有螺母孔道,所述螺母孔道包括接续连接的螺纹孔段与通孔段,所述中空杆(161)的一端插设于所述通孔段且与所述调节螺母(162)转动连接;所述第一转动环(164)可转动地连接于所述封堵块(151)背离所述连接套筒(152)的一侧,所述螺纹杆(163)的一端固定连接于所述第一转动环(164),所述螺纹杆(163)穿设于所述螺母孔道并插设于所述中空杆(161)的内部,所述螺纹杆(163)与所述螺纹孔段螺纹连接。
6.根据权利要求4所述的道路桥梁施工裂缝填充装置,其特征在于,所述填充装置还包括第二位置调节组件(17),所述第二位置调节组件(17)设置于所述封堵件(15)与所述钻头(12)之间,在所述连接套筒(152)螺纹插接于所述路面(200)的内部的情况下,所述第二位置调节组件(17)用于沿所述钻头(12)的轴向调节所述封堵件(15)在所述钻头(12)上的位置。
7.根据权利要求6所述的道路桥梁施工裂缝填充装置,其特征在于,所述封堵块(151)上开设有让位通孔(1511),所述钻头(12)穿设于所述让位通孔(1511);
所述第二位置调节装置包括连接球(171)、容纳槽(172)以及第一螺旋凹槽(173);所述容纳槽(172)开设于所述让位通孔(1511)的内侧壁,所述第一螺旋凹槽(173)环绕设置于所述钻头(12)的外侧壁,所述连接球(171)的至少部分结构位于所述容纳槽(172)内,所述连接球(171)的至少部分结构位于所述第一螺旋凹槽(173)内,所述连接球(171)可以在所述容纳槽(172)与所述第一螺旋凹槽(173)内转动。
8.根据权利要求7所述的道路桥梁施工裂缝填充装置,其特征在于,所述钻头(12)上固定套设有安装环(124),所述安装环(124)位于所述壳体(10)与所述封堵块(151)之间;
所述第二位置调节装置还包括连接弹簧(174)和第二转动环(175),所述第二转动环(175)可转动地连接于所述封堵块(151)背离所述连接套筒(152)的一侧,所述连接弹簧(174)套设于所述钻头(12),所述连接弹簧(174)的一端固定连接于所述安装环(124),另一端固定连接于所述第二转动环(175)。
9.根据权利要求7所述的道路桥梁施工裂缝填充装置,其特征在于,所述钻头(12)的外侧壁还设有第二螺旋凹槽(125),所述第二螺旋凹槽(125)的一端与所述第一螺旋凹槽(173)连通,另一端延伸至所述钻头(12)的钻孔端(123);所述第二螺旋凹槽(125)的螺旋方向与所述第一螺旋凹槽(173)的螺旋方向相反。
