专利号: 2024114898964
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

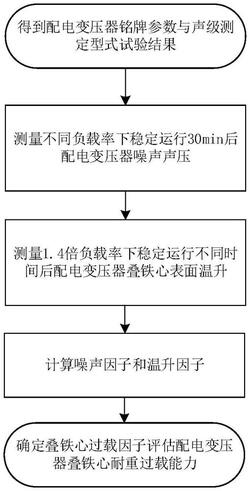

1.一种配电变压器叠铁心耐重过载能力的评估方法,其特征在于,配电变压器为三相结构,铁心由硅钢片叠制而成,包括以下步骤:

1)得到配电变压器铭牌参数与声级测定型式试验结果,包括额定容量Q,额定声压H;

2)根据配电变压器额定容量Q,分别测量0.6倍、0.8倍、1.0倍、1.2倍、1.4倍负载率下稳定运行30min后配电变压器噪声声压为Hi,Hi为i倍Q下稳定运行30min后配电变压器噪声声压,i可取0.6、0.8、1.0、1.2、1.4;

3)根据配电变压器额定容量Q,测量1.4倍负载率下稳定运行15min、30min、45min、

60min后配电变压器叠铁心表面温升为Tp,Tp为1.4倍Q下稳定运行p min后配电变压器叠铁心表面温升,p可取15、30、45、60;

4)根据2)、3)测试结果,得到噪声因子α、温升因子β:式中,f为与硅钢片材质相关的影响因子;

5)根据叠铁心过载因子对配电变压器叠铁心耐重过载能力进行评估:η=jα+kβ(3)

式中η为叠铁心过载因子,j、k为与配电变压器安装环境相关的经验系数,若η≤1则认为配电变压器叠铁心耐重过载能力合格,否则认为存在问题。
