专利号: 2024114750914
申请人: 山东滇鲁生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

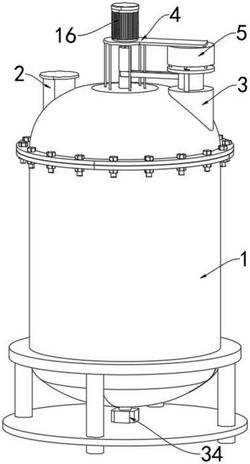

1.一种防线虫微生物菌剂发酵培养设备,包括发酵壳体(1),其特征在于:所述发酵壳体(1)的顶部固定连通有投放管道一(2),所述发酵壳体(1)的顶部固定连通有投放管道二(3),所述发酵壳体(1)的顶部设置有间歇投放组件,所述间歇投放组件包括固定连接于发酵壳体(1)顶部的固定架(4),所述固定架(4)的顶部下表面转动连接有转动壳(5),所述转动壳(5)的底部对称固定连通有出料管道(6),所述出料管道(6)设置不少于两个,所述投放管道二(3)上固定连接有圆筒一(7),所述圆筒一(7)上固定连通有连通管道(8),所述圆筒一(7)的内腔中固定连接有第一电机(9),所述第一电机(9)的输出端固定连接有转动柱一(10),所述转动柱一(10)的顶部固定连接有残圆盘(11),所述转动柱一(10)的顶部固定连接有凸块(12),所述转动壳(5)的下表面固定连接有弧形齿轮(13),所述圆筒一(7)上设置有遮挡组件,所述遮挡组件包括固定连接于圆筒一(7)上表面的电动伸缩杆(35),所述电动伸缩杆(35)的伸缩轴端固定连接有两个遮挡板(36);

所述连通管道(8)呈的管道呈Y形,所述连通管道(8)的顶部位于出料管道(6)的运动路径上,所述弧形齿轮(13)的形状设置为呈环状的齿轮,所述弧形齿轮(13)包括均匀等距开设在外弧面的弧形槽口,所述弧形齿轮(13)上均匀等距开设有直槽,所述连通管道(8)的底部位于两个遮挡板(36)的运动路径上,且所述遮挡板(36)的尺寸与连通管道(8)的尺寸相适配;

所述残圆盘(11)为月牙形状,且所述残圆盘(11)由外弧面与内凹弧面组成,所述残圆盘(11)外弧面与弧形齿轮(13)的弧形槽口相互适配,所述弧形齿轮(13)的直槽与凸块(12)相互啮合;

出料管道(6)的外侧设置有光电感应器和电磁阀,且光电感应器能够控制电磁阀的开合,起到了当出料管道(6)转动至连通管道(8)的上方时,能够使得转动壳(5)中蔗糖粉末从出料管道(6)排出至连通管道(8)内的作用,进而转动壳(5)排出的蔗糖粉末通过出料管道(6)的进入至连通管道(8)中,当蔗糖粉末进入连通管道(8)中时,由于蔗糖粉末受到自身重力影响,因此蔗糖粉末通过连通管道(8)进入至发酵壳体(1)的内腔,并散落在防线虫微生物菌剂中,同时蔗糖粉末投放完成,工作人员观察投放后到达适宜浓度后,此时电动伸缩杆(35)通电后其伸缩轴端推动两个遮挡板(36)向靠近连通管道(8)顶部的方向运动,当两个遮挡板(36)将连通管道(8)顶部完全覆盖后,此时电动伸缩杆(35)停止伸出,因此出料管道(6)的光电感应器无法识别出料管道(6)与连通管道(8)重合,从而出料管道(6)停止下料。

2.根据权利要求1所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述发酵壳体(1)上设置有搅动组件,所述搅动组件包括转动连接于发酵壳体(1)内的转筒(14),所述转筒(14)的外侧与转动柱一(10)的外侧之间传动连接有同步带(15),所述固定架(4)的顶部固定连接有第二电机(16),所述第二电机(16)的输出端固定连接有转轴(17),所述转轴(17)的底部固定连接有第一锥齿轮(18),所述转轴(17)的外侧环形阵列固定连通有多个圆筒二(19),所述圆筒二(19)的设置不少于四个,每个所述圆筒二(19)的内腔固定连接有固定柱(20),每个所述固定柱(20)中部转动连接有螺纹杆(22),每个所述螺纹杆(22)靠近第一锥齿轮(18)的一侧固定连接有第二锥齿轮(21),每个所述圆筒二(19)内腔内部固定连接有不少于两个限位杆(23),每两个限位杆(23)的外侧滑动连接有滑动块(24)。

3.根据权利要求2所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述搅动组件还包括有固定连接于每个滑动块(24)远离第二锥齿轮(21)一侧的连接杆一(25),每个所述连接杆一(25)远离滑动块(24)的一端转动连接有连接杆二(26),每个所述连接杆二(26)远离连接杆一(25)的一端转动连接有连接杆三(27),每个所述圆筒二(19)的内腔固定连接有固定板(28),每个所述连接杆三(27)的下表面等距转动连接有多个连接杆四(29),多个所述连接杆四(29)远离连接杆三(27)的一端固定连接有转动柱二(30),多个所述转动柱二(30)的底部固定连接有转动块(31)。

4.根据权利要求2所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述圆筒二(19)上设置有增氧组件,所述增氧组件包括有多个固定连通于圆筒二(19)外侧的圆筒三(32),多个所述圆筒三(32)的外侧固定连通有不少于两个出气管道(33),所述发酵壳体(1)的底部上表面固定连接有抽吸泵(34)。

5.根据权利要求2所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述转轴(17)的外侧转动连接于转筒(14)上,所述第一锥齿轮(18)与圆筒二(19)相互啮合。

6.根据权利要求3所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述滑动块(24)与螺纹杆(22)螺纹连接,多个所述转动柱二(30)的顶部转动连接于固定板(28)上。

7.根据权利要求3所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:所述转动块(31)的材质采用橡胶材质,所述转动柱二(30)延伸至圆筒二(19)外侧。

8.根据权利要求4所述的一种防线虫微生物菌剂发酵培养设备,其特征在于:两个所述出气管道(33)以圆筒三(32)圆心为参照物对称排布,所述抽吸泵(34)的出气端固定连通于转筒(14)的底部。
