专利号: 2024114670892
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:包括消波系统、动态调姿系统及减摇系统;

所述消波系统包括主体结构和消波装置,所述消波装置设在主体结构上,所述消波装置包括消波组件(7)和引流组件(4);

所述消波组件(7)由多个消波单元组成;所述消波单元包括迎浪组件,所述迎浪组件的侧面连接有紊流组件,所述迎浪组件位于引流组件(4)的上方;

所述迎浪组件和紊流组件由多个开孔栅板拼接而成;所述紊流组件位于引流组件(4)的上方和下方;迎浪组件的开孔栅板与水平面的角度随迎浪距离的增大而增大;所述引流组件(4)由多个开孔底板纵横拼接而成;

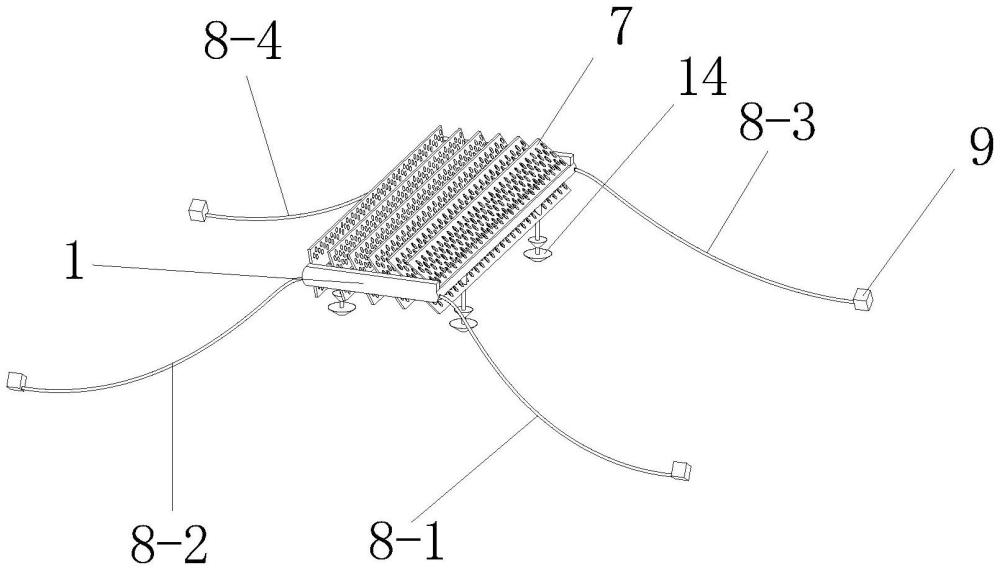

所述主体结构包括框架空舱(1)、横舱(2)及中纵圆舱(3);所述横舱(2)横向布置在框架空舱(1)上;所述中纵圆舱(3)纵向布置在框架空舱(1)上;所述框架空舱(1)的侧面开设有导缆孔(5);所述横舱(2)的侧面开设有垂直导缆孔(6);

所述动态调姿系统包括第一系泊缆、第二系泊缆、锚块(9)以及带有轴承的绕缆轴(10),所述绕缆轴的端部通过固定在中纵圆舱内的纵向钢杆和轴承固定在中纵圆舱内,所述第一系泊缆和第二系泊缆以相反方向缠绕在绕缆轴(10)的两端,所述第一系泊缆和第二系泊缆的两端穿过导缆孔(5)与锚块(9)连接;所述第一系泊缆在入射波浪作用下带动绕缆轴旋转,进而驱动缠绕在绕缆轴上的第二系泊缆的长度调整至防波堤与入射波浪垂直;

所述减摇系统包括阻尼块(14)、绳索(13)、滑动重力块(12)及弹簧(11);所述弹簧(11)的一端与横舱(2)和中纵圆舱(3)的交接壁连接,另一端与滑动重力块(12)连接,所述滑动重力块(12)通过绳索(13)和垂直导缆孔(6)与阻尼块(14)连接。

2.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述框架空舱(1)为由钢筋混凝土材料制成的矩形框架中空结构。

3.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述横舱(2)为由钢筋混凝土材料制成的长方体中空构件。

4.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述中纵圆舱(3)为由钢筋混凝土材料制成的圆柱体中空构件。

5.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述消波单元分布在所述开孔底板之间的连接处。

6.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述迎浪组件与水平面的角度范围为45°~80°。

7.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述阻尼块(14)由多个重力块组成。

8.根据权利要求7所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述重力块的横截面为产生阻力的倒金字塔形。

9.根据权利要求1所述的通过改变波浪行进周期消波且方向可调的海上浮式防波堤,其特征在于:所述引流组件(4)的开孔底板与消波组件(7)垂直。
