1.一种电力绝缘绕线端子，其特征在于，包括：

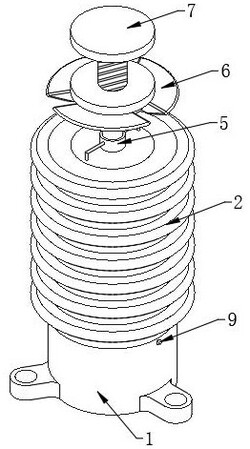

底座（1），所述底座（1）的顶部设置有多个绕线端子本体（2）,其中一个绕线端子本体（2）的顶部设置有对电线进行限位的理线柱（5）；

多个所述绕线端子本体（2）的内部设置有多个插接装置（3），底座（1）和另一个绕线端子本体（2）之间设置有自锁组件，多个插接装置（3）的底部设置多个对其进行固定的多个固定装置（4）；

所述插接装置（3）包括设置在绕线端子本体（2）内部的第一插台（301），第一插台（301）的底部固定有连接杆，所述连接杆的底部固定有支撑柱（303），且所述连接杆的下半段设置有可升降的第二插台（302），支撑柱（303）的外壁对称设置有两个可拆卸的止锁杆（304）；

所述固定装置（4）包括设置在支撑柱（303）底部的锁套（401），锁套（401）的中部向内凹陷形成与支撑柱（303）相适配的空腔，且锁套（401）的下半段固定有套环（402），套环（402）的内部设置有两个可伸缩的卡块（411），两个卡块（411）相向的一侧均设置有与斜面，锁套（401）的外壁开设有多个观察槽。

2.根据权利要求1所述的一种电力绝缘绕线端子，其特征在于，两个所述卡块（411）相反的一侧固定有两个挡板，两个所述挡板远离卡块（411）的一端固定有伸缩柱（409），伸缩柱（409）远离卡块（411）的一端贯穿锁套（401）后插设在套环（402）的内部，套环（402）的内壁开设有与伸缩柱（409）相适配的伸缩槽，所述伸缩槽的内部设置有第二弹簧（410）,第二弹簧（410）的自由端与伸缩柱（409）远离卡块（411）的一端相固定。

3.根据权利要求1所述的一种电力绝缘绕线端子，其特征在于，所述锁套（401）的外壁的上半段对称固定有两个固定板（403），两个固定板（403）远离锁套（401）的一端均设置有可升降的定位杆（404），绕线端子本体（2）的内壁对称固定有两个承重板（408），承重板（408）远离绕线端子本体（2）的一端设置有与定位杆（404）相适配的安装孔，两个固定板（403）的底部均固定有第一弹簧（405）,第一弹簧（405）的自由端与承重板（408）的顶部相接触。

4.根据权利要求3所述的一种电力绝缘绕线端子，其特征在于，两个所述固定板（403）上还设置有两个可滑动的移动块（306），两个移动块（306）的顶部固定有两个压力杆（305），两个压力杆（305）的上半段设置有两个与止锁杆（304）相适配的固定孔。

5.根据权利要求4所述的一种电力绝缘绕线端子，其特征在于，所述移动块（306）的底部开设有与固定板（403）相适配的滑槽，所述滑槽的内壁对称固定有凸台，固定板（403）的侧面开设有与所述凸台相适配的凹槽，且固定板（403）的顶部还固定有弹片（407），定位杆（404）的顶部贯穿固定板（403）后并固定有限位球（406），所述滑槽的内壁顶部设置有与弹片（407）相适配的斜槽。

6.根据权利要求1所述的一种电力绝缘绕线端子，其特征在于，两个所述止锁杆（304）相向的一侧均设置有螺纹部，支撑柱（303）的外壁开设有与所述螺纹部相适配的螺纹孔，且绕线端子本体（2）的内壁还设置有与止锁杆（304）相适配的锁孔。

7.根据权利要求1所述的一种电力绝缘绕线端子，其特征在于，所述自锁组件包括固定在另一个绕线端子本体（2）底部的两个卡板（8）以及设置在底座（1）上半段两个可拆卸的斜锁柱（9）,底座（1）的顶部设置有两个卡板（8）相适配的连接槽，且卡板（8）的下半段设置有与斜锁柱（9）相适配的自锁槽。

8.根据权利要求1所述的一种电力绝缘绕线端子，其特征在于，所述理线柱（5）的顶部设置有导线台（6），导线台（6）上设置有多个对电线进行分隔的走线槽，且导线台（6）的上方设置有可转动的收卷柱（7），收卷柱（7）的中部设置有束线槽，底座（1）的底部还设置有多个螺栓安装座。
