专利号: 2024114654724
申请人: 连云港云士杰科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

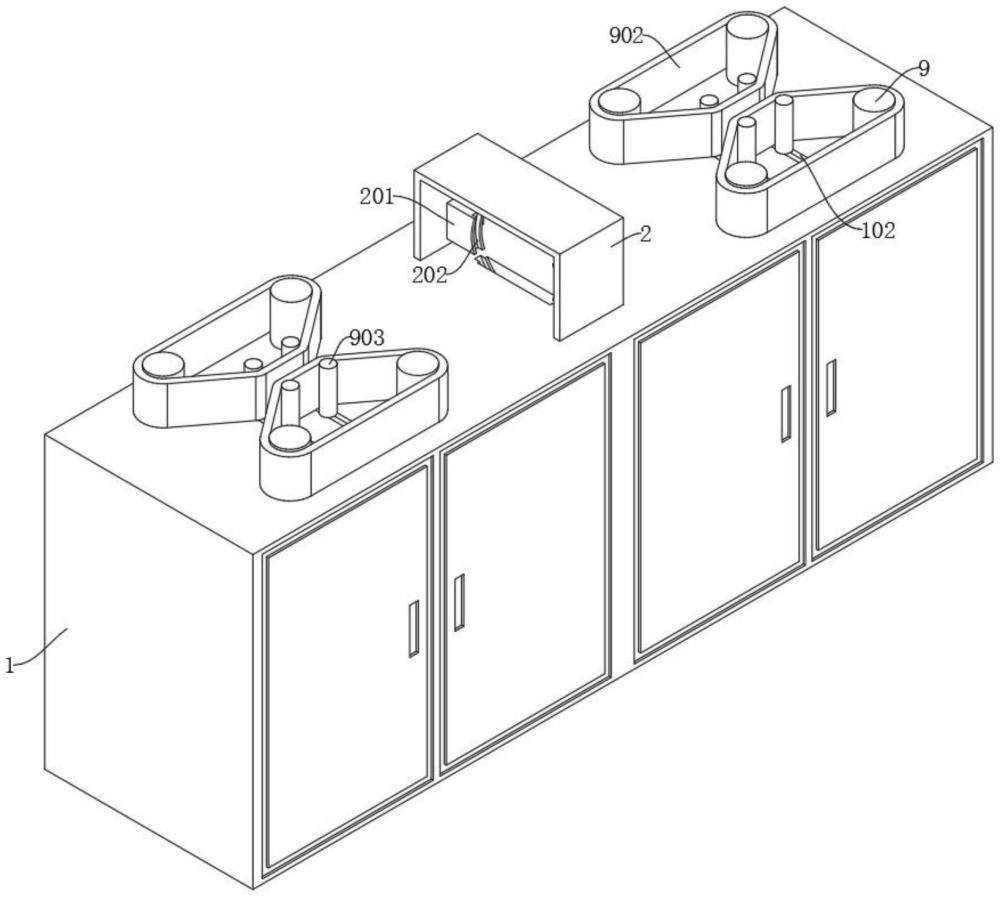

1.一种线束生产线,包括工作台(1),其特征在于,还包括:

剥线台(2),

其中,所述剥线台(2)内转动连接有剥线盘(3),剥线盘(3)上设置有至少三组剥线件,且两组剥线件距离剥线盘(3)的轴线相等,当线束贯穿剥线盘(3)时,剥线件以剥线盘(3)轴线为基准,对线束皮进行剥离;

对称设置在剥线台(2)两端的输送部,用于引导线束沿剥线盘(3)轴线方向运动;

转动连接在剥线盘(3)内的调节盘(4),所述调节盘(4)上开设有蜗纹槽(402);

至少三个调节块(5),调节块(5)上设置有与蜗纹槽(402)相匹配的蜗纹,其中,所述剥线盘(3)上开设有调节槽(302),所述调节块(5)滑动连接在调节槽(302)内,且剥线件可拆卸连接在调节块(5)上;

固定连接在调节盘(4)上的调节齿轮(401),

其中,所述剥线盘(3)内开设有转槽(301),所述调节盘(4)转动连接在转槽(301)内,所述调节齿轮(401)延伸至转槽(301)的外部,所述工作台(1)内设置有第二电机(403),所述第二电机(403)的输出端固定连接有驱动齿轮(404),所述驱动齿轮(404)与调节齿轮(401)相啮合。

2.根据权利要求1所述的一种线束生产线,其特征在于,还包括固定连接在剥线盘(3)进线端面的引导杆(305),其中,引导杆(305)向输送部延伸,其延伸段呈螺旋状,且引导杆(305)具有向剥线盘(3)轴线靠拢的趋势。

3.根据权利要求2所述的一种线束生产线,其特征在于,所述引导杆(305)至少设置有两根,且两根引导杆(305)呈圆周等距分布在剥线盘(3)上。

4.根据权利要求1所述的一种线束生产线,其特征在于,还包括第一电机(701),所述第一电机(701)的输出端固定连接有蜗杆(7),所述剥线盘(3)的圆周面上设置有蜗轮(304),所述蜗轮(304)与蜗杆(7)相啮合,其中,所述剥线台(2)内固定连接有限位板(201),所述限位板(201)上开设有限位环槽(202),所述蜗轮(304)转动连接在限位环槽(202)内。

5.根据权利要求1所述的一种线束生产线,其特征在于,所述输送部包括转动连接在工作台(1)上的第一辊筒(9)和第二辊筒(903),所述第一辊筒(9)与第二辊筒(903)通过输送带(902)转动相连,两组输送带(902)对称设置在剥线盘(3)的轴线两侧,其中,所述工作台(1)内设置有用于驱动第一辊筒(9)转动的第三电机(901)。

6.根据权利要求5所述的一种线束生产线,其特征在于,还包括对称设置在两组调节板(802),所述第二辊筒(903)转动连接在调节板(802)上,其中,所述工作台(1)内固定连接有第四电机(8),所述第四电机(8)的输出端固定连接有双向丝杆(801),两组调节板(802)上均开设有与双向丝杆(801)相配合的螺纹孔。

7.根据权利要求1所述的一种线束生产线,其特征在于,所述剥线件包括杆件(6),所述杆件(6)的一端设置有切割刃(602),三组切割刃(602)呈圆周等距分布在杆件(6)的一端。

8.一种线束生产工艺,包括权利要求1‑7任一项所述的一种线束生产线,其特征在于,其特征在于,还包括如下步骤:步骤一:将线束沿唯一轴线进行单向输;

步骤二:将输送的线束进行整平和顺直;

步骤三:对输送线束的任一端进行同方向的至少三个位置切割;

步骤四:对切割完成的线束线皮进行切断并输送出线束。
