1.一种介质阻挡放电水处理装置，其特征在于，包括放电结构、文丘里管（10）、反应室（11）和消能部件；

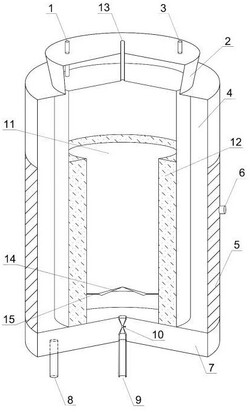

所述放电机构包括容器、放电间隙（4）、不锈钢网（5）和高压电极接口（6），所述容器包括上部的原水水槽（2）和下部的水箱（7），所述原水水槽（2）和水箱（7）连通，所述原水水槽（2）上端设有排气口（3）、原水进水口（1）和反应室出水口（13），所述水箱（7）下端设有水箱出水口（8）和反应室进水口（9），所述水箱出水口（8）与反应室进水口（9）相连通，所述不锈钢网（5）和高压电极接口（6）设于所述容器外壁，所述高压电极接口（6）和不锈钢网（5）连接，所述容器内壁和反应室（11）外壁之间形成放电间隙（4）；

所述文丘里管（10）和反应室（11）位于所述放电结构内，所述反应室进水口（9）与所述文丘里管（10）下端连接，所述文丘里管（10）上端与所述反应室（11）连接，所述反应室（11）上端连通反应室出水口（13），所述反应室（11）内壁设有光催化材料盒（12），所述消能部件设于反应室（11）下部区域。

2.根据权利要求1所述一种介质阻挡放电水处理装置，其特征在于，所述水箱出水口（8）与反应室进水口（9）分别与隔膜泵相连接。

3.根据权利要求1所述的一种介质阻挡放电水处理装置，其特征在于，所述消能部件包括消能挡板（14）和消能挡板固定支架（15）。

4.根据权利要求3所述的一种介质阻挡放电水处理装置，其特征在于，所述消能挡板（14）由消能挡板固定支架（15）固定在光催化材料盒（12）外壁上。

5.根据权利要求1所述的介质阻挡放电水处理装置，其特征在于，所述容器的材质为石英玻璃。

6.根据权利要求1所述的介质阻挡放电水处理装置，其特征在于，所述光催化材料盒（12）与放电间隙（4）平行布置。

7.一种介质阻挡放电水处理方法，其特征在于，使用权利要求1‑6任一项所述的介质阻挡放电水处理装置，包括如下步骤：原水进入放电结构进行介质阻挡放电，所产生的低温等离子体迅速与原水接触并反应，反应后的废水与产生的气体进入水箱（7）下部；

之后文丘里管（10）自吸入介质阻挡放电过后产生的气体，使气体以微纳米气泡的形式与废水混合共同进入反应室（11），进入到反应室（11）的废水通过消能部件消能；

最后放电产生的光能激活光催化材料盒（12）中的光催化材料并与废水反应，处理后的废水从反应室出水口（13）流出，完成废水处理。
