专利号: 2024114302918
申请人: 杭州飞宝传动科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

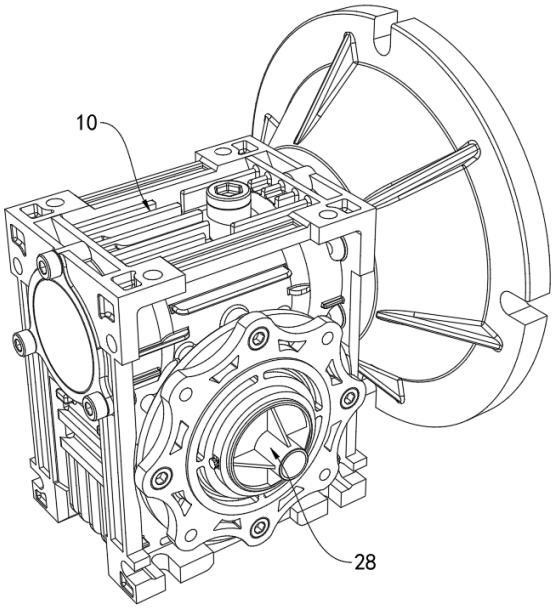

1.一种高稳定性蜗杆减速机,包括箱体(10),所述箱体(10)的内部转动连接有相互啮合的蜗杆(11)和蜗轮(12),其特征在于,还包括:

切换机构(20),所述切换机构(20)包括固定于蜗轮(12)上的转轴(21),所述转轴(21)的内壁固定连接有限位条(22),所述转轴(21)的内部设置有安装盘(23),所述转轴(21)的内部转动连接有驱动轴(13),所述驱动轴(13)和安装盘(23)的相对侧分别固定连接有嵌爪二(25)和嵌爪一(24),所述安装盘(23)上安装有保护组件(212);

缓冲机构(30),所述缓冲机构(30)包括固定于驱动轴(13)上的凸起环(31),所述嵌爪一(24)的内部滑动连接有套筒(33),所述套筒(33)和嵌爪一(24)的内壁之间设有弹簧c(34),所述嵌爪一(24)的内部滑动连接有第一推板(37)和第二推板(39),所述第一推板(37)和套筒(33)之间活动连接有连接杆(36),所述第一推板(37)和第二推板(39)之间装配有弹簧阻尼器(38);

所述安装盘(23)的一侧固定连接有延长杆(26),所述箱体(10)的一侧固定连接有壳体(28),所述安装盘(23)和壳体(28)之间设有复位弹簧(27),所述安装盘(23)的一侧转动连接有连接环(213),所述延长杆(26)的一端固定连接有螺旋槽杆(29),所述壳体(28)的内部滑动连接有固定于延长杆(26)上的螺旋槽杆(29),所述壳体(28)的一侧螺纹连接有丝杆(210),所述壳体(28)的内部滑动连接有嵌入螺旋槽杆(29)螺旋槽中的嵌块(211);

当物件转轴承受的荷载呈周期性变化,且蜗杆(11)的转动频率是物件转轴受到荷载频率的整数倍时,所述嵌爪一(24)和嵌爪二(25)嵌合时,所述转轴(21)转动驱动驱动轴(13)转动,且所述套筒(33)被凸起环(31)推动,所述连接杆(36)倾斜将第二推板(39)从嵌爪一(24)中推出,所述嵌爪一(24)和嵌爪二(25)脱离嵌合状态时,所述驱动轴(13)与所述转轴(21)发生位置切换。

2.根据权利要求1所述的一种高稳定性蜗杆减速机,其特征在于,所述保护组件(212)包括转动连接于安装盘(23)外部的环形件(2121),所述环形件(2121)的内部滑动连接有嵌入安装盘(23)内部的卡块(2123),所述卡块(2123)的底部两侧倾斜,且顶部设有弹簧a(2122),所述环形件(2121)在限位条(22)的限位下滑动连接于转轴(21)中。

3.根据权利要求1所述的一种高稳定性蜗杆减速机,其特征在于,所述丝杆(210)的一端转动连接有滑动于壳体(28)内部的滑块(214),所述滑块(214)与嵌块(211)之间固定连接有弹簧b(215)。

4.根据权利要求1所述的一种高稳定性蜗杆减速机,其特征在于,所述嵌爪一(24)的一侧开设有与凸起环(31)适配的凹槽,所述套筒(33)的一端固定连接有贯穿嵌爪一(24)延伸进凹槽中的压块(32)。

5.根据权利要求4所述的一种高稳定性蜗杆减速机,其特征在于,所述嵌爪一(24)的内部固定连接有贯穿压块(32)、套筒(33)和弹簧c(34)的摩擦杆(35),所述第二推板(39)的外侧滚动连接有滚珠(310)。

6.根据权利要求1所述的一种高稳定性蜗杆减速机,其特征在于,还包括支撑结构(40),所述支撑结构(40)包括固定于箱体(10)上的防护盖(41),所述驱动轴(13)贯穿防护盖(41),所述驱动轴(13)上和防护盖(41)内部分别套接有内环(43)和外环(42),所述内环(43)和外环(42)之间滚动连接有钢珠(44)。

7.根据权利要求6所述的一种高稳定性蜗杆减速机,其特征在于,所述防护盖(41)的内壁固定连接有延伸进外环(42)和内环(43)之间并与钢珠(44)接触的环形支撑件(45),所述驱动轴(13)上还套接有内齿环(46),所述防护盖(41)的内部转动连接有外齿环(48),所述内齿环(46)和外齿环(48)之间啮合连接有转动安装于防护盖(41)上的齿轮(47),所述外齿环(48)的一侧固定连接有扣合圈(49)。

8.根据权利要求7所述的一种高稳定性蜗杆减速机,其特征在于,所述环形支撑件(45)与钢珠(44)的接触面开设有斜槽,所述扣合圈(49)的一侧开设有缺口,所述扣合圈(49)位于外环(42)和内环(43)之间,并将钢珠(44)嵌入缺口中。
