专利号: 2024114301703
申请人: 江苏新行健实业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

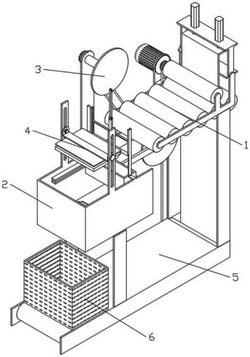

1.一种不锈钢带加工用分切装置,包括滚轴输送机构(1)、操作框(2)、翻转机构(3)、打磨机构(4)、输送带(5)和出料框(6),其特征在于,所述滚轴输送机构(1)固定连接在输送带(5)上方,所述操作框(2)固定连接在滚轴输送机构(1)和输送带(5)之间,所述翻转机构(3)设置在操作框(2)一侧,所述打磨机构(4)设置在操作框(2)内,所述输送带(5)上放置有出料框(6);

所述滚轴输送机构(1)上固定连接有切料部件(11);

所述翻转机构(3)能够将滚轴输送机构(1)上分切完成形成的矩形不锈钢板翻转至操作框(2)内,所述打磨机构(4)能够将矩形不锈钢板上的切口打磨;

所述输送带(5)上的出料框(6)能够承接操作框(2)内打磨完成的矩形不锈钢板;

所述操作框(2)内设置有水平轨道(21),所述操作框(2)顶部后侧一边固定连接有支撑竖板,所述支撑竖板上固定连接有立轨(22),所述操作框(2)顶部前侧对称固定连接有立板(23),所述操作框(2)后侧一边固定连接有支撑横板(24),所述操作框(2)底部前侧设置有出料口(25);

所述翻转机构(3)包括压料部件(31)和推料部件(32),所述压料部件(31)设置在操作框(2)上方,所述压料部件(31)设置在滚轴输送机构(1)前侧,所述推料部件(32)设置在操作框(2)后侧,所述推料部件(32)设置在滚轴输送机构(1)下方;

所述打磨机构(4)包括上打磨部件(41)和下打磨部件(42),所述上打磨部件(41)垂直滑动连接在立板(23)上,所述下打磨部件(42)固定连接在操作框(2)底部,所述上打磨部件(41)顶部固定连接有安装横梁(411),所述安装横梁(411)两端设置有安装孔,所述立板(23)上设置有安装槽,所述上打磨部件(41)通过安装螺栓贯穿安装槽和安装孔能够固定在立板(23)上。

2.根据权利要求1所述一种不锈钢带加工用分切装置,其特征在于,所述切料部件(11)包括刀具(111),所述刀具(111)垂直滑动连接在滚轴输送机构(1)上方,所述刀具(111)前侧滚轴输送机构(1)上转动连接有驱动滚轴(12),所述滚轴输送机构(1)一侧固定连接有驱动电机(13),所述驱动电机(13)转轴与驱动滚轴(12)固定连接。

3.根据权利要求1所述一种不锈钢带加工用分切装置,其特征在于,所述压料部件(31)包括第一偏心轮(311)、第一连杆(312)和压料框(313),所述第一偏心轮(311)转动连接在支撑竖板顶部,所述第一连杆(312)一端铰接在第一偏心轮(311)边缘,所述第一连杆(312)另一端与压料框(313)顶部铰接,所述压料框(313)底部转动连接有压料轴(3131),所述压料框(313)与立轨(22)滑动连接。

4.根据权利要求3所述一种不锈钢带加工用分切装置,其特征在于,所述推料部件(32)包括第二偏心轮(321)、第二连杆(322)、推料框(323)和控制电机(324),所述第二偏心轮(321)转动连接在支撑横板(24)尾端,所述第二连杆(322)一端铰接在第二偏心轮(321)边缘,所述第二连杆(322)另一端与推料框(323)后侧铰接,所述控制电机(324)固定连接在支撑横板(24)上,所述控制电机(324)转轴与第二偏心轮(321)转轴固定连接,所述推料框(323)与水平轨道(21)滑动连接。

5.根据权利要求4所述一种不锈钢带加工用分切装置,其特征在于,所述第一偏心轮(311)转轴上固定连接有第一传动轮(3111),所述第二偏心轮(321)转轴上固定连接有第二传动轮(3211),所述第一传动轮(3111)和第二传动轮(3211)通过传动链连接。

6.根据权利要求1所述一种不锈钢带加工用分切装置,其特征在于,所述上打磨部件(41)还包括第一基板(412)和第一打磨板(413),所述下打磨部件(42)包括第二基板(421)和第二打磨板(422),所述第一基板(412)固定连接在安装横梁(411)底部,所述第一打磨板(413)设置在第一基板(412)下方,所述第一基板(412)和第一打磨板(413)之间固定连接有多个调节弹簧,所述第二基板(421)固定连接在操作框(2)底部,所述第二打磨板(422)设置在第二基板(421)上方,所述第二基板(421)和第二打磨板(422)之间固定连接有多个调节弹簧。

7.根据权利要求2所述一种不锈钢带加工用分切装置,其特征在于,所述输送带(5)上设置有从动轴(51),所述从动轴(51)能够驱动输送带(5),所述驱动滚轴(12)一侧固定连接有第三传动轮(121),所述从动轴(51)一侧固定连接有第四传动轮(511),所述第三传动轮(121)和第四传动轮(511)通过传动链连接。
