专利号: 2024114294593
申请人: 长春汽车工业高等专科学校
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

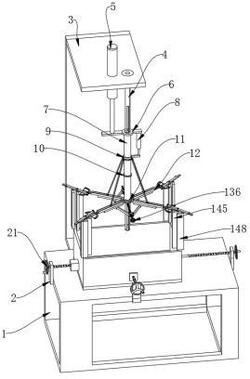

1.一种燃料电池加工用内外表面毛刺打磨设备,其特征在于,包括操作台,所述操作台顶端设置有螺纹板,所述螺纹板居中处螺纹连接有一号螺纹杆,所述操作台后侧固定有安装架,所述安装架顶部右侧固定有滑柱;

所述安装架顶部左侧固定有一号电动推杆,所述一号电动推杆下端顶部连接有固定环,所述固定环内侧连接有滑管,所述滑管滑动套设在滑柱外侧,所述固定环右侧端连接二号电动推杆,所述二号电动推杆底部连接有第一安装环,所述第一安装环套设在滑管外侧上半部分区域;

所述滑管中段外侧设置有限位环,所述滑管下半部分区域的外侧固定套设有第二安装环,所述第二安装环居中处连接有安装条;

调节组件,所述调节组件设置在安装条之间,所述调节组件用于安装条之间的夹角调节;

打磨组件,所述打磨组件设置在第一安装环与安装条之间,所述打磨组件对不同规格电池箱内外边角进行打磨;

所述调节组件包括二号螺纹杆,所述二号螺纹杆前后两端螺纹连接有安装块,所述安装块左右两端均转动连接有撑杆,所述撑杆内端均贴合滑动设置有一号滑块,所述一号滑块顶端滑动连接有一号滑条,所述一号滑条设置在安装条底部,所述二号螺纹杆前侧固定有摇把;

所述二号螺纹杆上的两个安装块相对滑动,所述安装块两侧的撑杆与安装条的分布位置相对应;

所述一号滑块设计为“T”字形结构在一号滑条底部的滑槽内贴合滑动,所述一号滑块在一号滑条内滑动带动两组安装条在第二安装环外侧滑槽内周向滑动;

所述打磨组件包括连接头,所述连接头贴合滑动安装在第一安装环外侧滑槽内,所述连接头外端顶部转动连接有移动杆,所述移动杆下端滑动抵触连接有二号滑块,所述二号滑块在安装条顶部滑槽内贴合滑动,所述二号滑块外端连接有滑架,所述滑架外侧顶端凸柱下方固定有一号打磨块,所述滑架外侧顶端凸柱上方转动连接有调节杆,所述调节杆内端滑动设置有二号滑条,所述二号滑条底部固定有二号打磨块,所述调节杆一侧顶端螺纹连接有第一螺栓,所述调节杆内侧顶部贯穿连接有第二螺栓,所述第二螺栓下端贯穿滑架后与螺帽螺纹连接;

所述连接头与二号滑条上端均设计为“T”字形结构,所述调节杆下方设计有“T”字形结构滑槽,所述移动杆向外倾斜设置在第一安装环和移动杆之间。

2.根据权利要求1所述的燃料电池加工用内外表面毛刺打磨设备,其特征在于,所述螺纹板和一号螺纹杆等角度分布,所述螺纹板和一号螺纹杆数量为四个,所述滑柱居中处设计有开孔。

3.根据权利要求1所述的燃料电池加工用内外表面毛刺打磨设备,其特征在于,所述第一安装环与第二安装环外端设计有滑槽,所述第一安装环与第二安装环滑槽设计为“T”形。

4.根据权利要求1所述的燃料电池加工用内外表面毛刺打磨设备,其特征在于,所述安装条内侧端部设计为“T”头,所述安装条内设计有滑槽,所述安装条滑槽设计为“T”形,所述安装条数量为四个,所述安装条两两相对设置。

5.根据权利要求1所述的燃料电池加工用内外表面毛刺打磨设备,特征在于,所述第二螺栓在滑架内侧滑道内滑动设置,所述滑架内侧滑道设计为弧形结构。
