专利号: 2024114097364
申请人: 吉祥佳利铝业江苏有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种幕墙铝单板多级连接构造,其特征在于,包括:

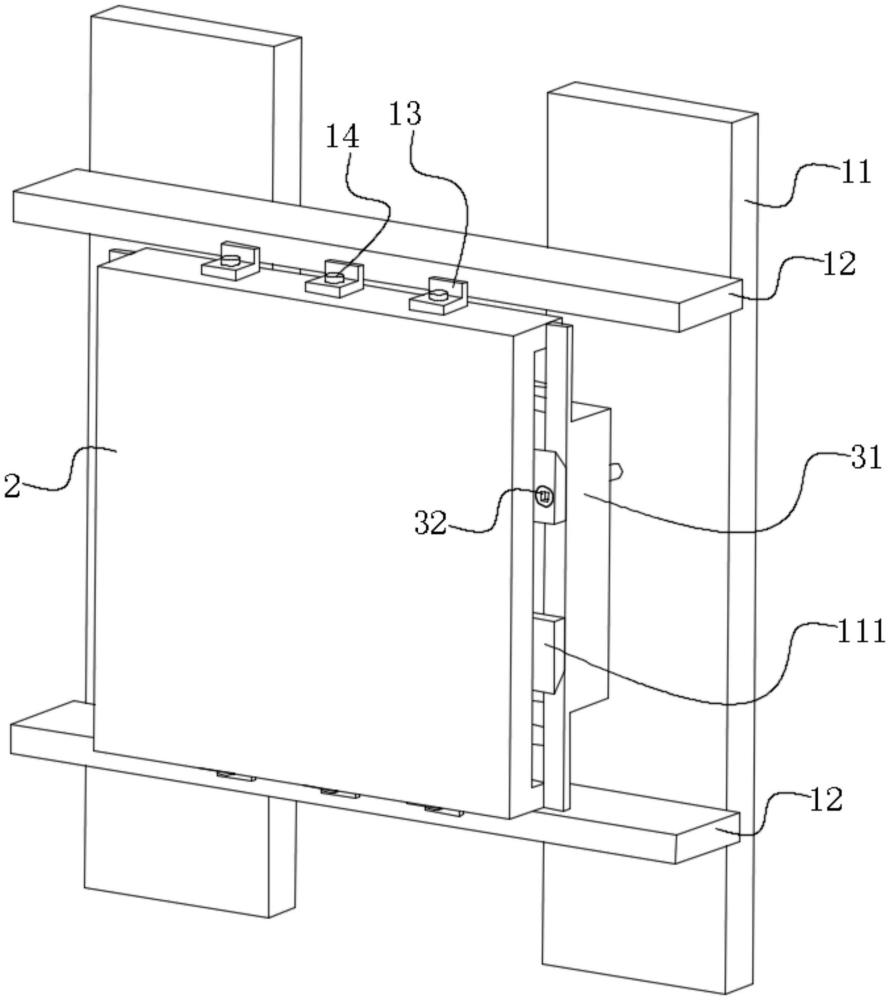

立柱(11)和横梁(12),所述横梁(12)垂直设置于立柱(11)上,所述立柱(11)上设置有安装杆(111),所述安装杆(111)上设置有支撑部(1111);

铝幕板(2)、竖向连接块(13)和连接螺栓(14),所述铝幕板(2)竖向两端设置有折角部(21),所述连接螺栓(14)贯穿竖向连接块(13)和折角部(21)以连接铝幕板(2)和横梁(12);

活动板(31)和驱动螺杆(32),所述活动板(31)滑动设置于安装杆(111)上,所述驱动螺杆(32)转动设置于安装杆(111)上以位于铝幕板(2)水平两侧,所述驱动螺杆(32)与活动板(31)螺纹配合,所述活动板(31)上对称竖向滑动设置有锁止块(4),所述驱动螺杆(32)受驱旋转驱使活动板(31)滑动靠近铝幕板(2)以使两个锁止块(4)相对滑动远离并嵌入折角部(21)内,且锁止块(4)的抵触部(42)抵触于连接螺栓(14)端部;

所述活动板(31)上对称活动设置有拉紧块(5),所述铝幕板(2)背侧开设有中部凹槽(22),所述拉紧块(5)的端部设置有胀紧部(51),且拉紧块(5)之间设置有弹性件(92),所述活动板(31)受驱滑动靠近铝幕板(2)以使拉紧块(5)相对滑动远离,且两个所述胀紧部(51)伸入并胀紧于中部凹槽(22)内;

还包括柔性推板(6),所述柔性推板(6)的第一端固定连接于拉紧块(5)上、第二端固定连接于锁止块(4)以使柔性推板(6)呈弧状,所述活动板(31)受驱滑动靠近铝幕板(2)以使锁止块(4)相对于拉紧块(5)滑动远离以使柔性推板(6)形变伸长;

还包括弧状滑板(7),所述拉紧块(5)上开设有弧状滑槽(52),所述弧状滑槽(52)的第一端为伸出口(521),所述伸出口(521)朝向所述中部凹槽(22)侧壁,所述弧状滑板(7)滑动设置于弧状滑槽(52)内以使弧状滑板(7)的第一端抵触于中部凹槽(22)侧壁上,且弧状滑板(7)的第二端抵触于铝幕板(2)的背侧面上。

2.根据权利要求1所述的一种幕墙铝单板多级连接构造,其特征在于,所述活动板(31)上设置有位于铝幕板(2)水平两侧的承托部(312)。

3.根据权利要求1所述的一种幕墙铝单板多级连接构造,其特征在于,还包括抵杆(8),所述抵杆(8)水平设置于柔性推板(6)的卡装部(61)上,所述活动板(31)位于滑动行程最靠近铝幕板(2)的位置以使柔性推板(6)形变至抵杆(8)抵触于铝幕板(2)的背侧面。

4.根据权利要求3所述的一种幕墙铝单板多级连接构造,其特征在于,所述弧状滑板(7)上圆周阵列设置有若干凸起部(71),所述活动板(31)从滑动行程最靠近铝幕板(2)的位置滑动远离铝幕板(2)驱使柔性推板(6)形变弯曲缩短以使得抵杆(8)抵触并越过若干凸起部(71)。

5.根据权利要求1所述的一种幕墙铝单板多级连接构造,其特征在于,所述锁止块(4)上设置有抵触斜坡(41),所述支撑部(1111)上开设有引导斜坡(1112),所述活动板(31)受驱滑动靠近铝幕板(2)使得抵触斜坡(41)抵触引导斜坡(1112)滑动以使锁止块(4)竖向滑动。

6.根据权利要求5所述的一种幕墙铝单板多级连接构造,其特征在于,所述锁止块(4)上设置有配合斜坡(43),所述锁止块(4)受驱竖向滑动嵌入折角部(21)内侧以使配合斜坡(43)抵触于折角部(21)端部的倒角面移动。

7.根据权利要求1所述的一种幕墙铝单板多级连接构造,其特征在于,所述活动板(31)上开设有安装槽(315),所述安装槽(315)内竖向滑动设置有滑动座(91),所述滑动座(91)上设置有水平滑动部(911),所述拉紧块(5)上开设有水平滑槽(53),所述水平滑动部(911)与水平滑槽(53)滑动装配,拉紧块(5)上设置有分离导坡(54),活动板(31)上设置呈三角柱状的抵推部(314),所述活动板(31)受驱滑动靠近铝幕板(2)以使抵推部(314)通过分离导坡(54)抵推拉紧块(5)相对滑动远离。
