专利号: 2024113782091
申请人: 江苏龙舸建筑科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

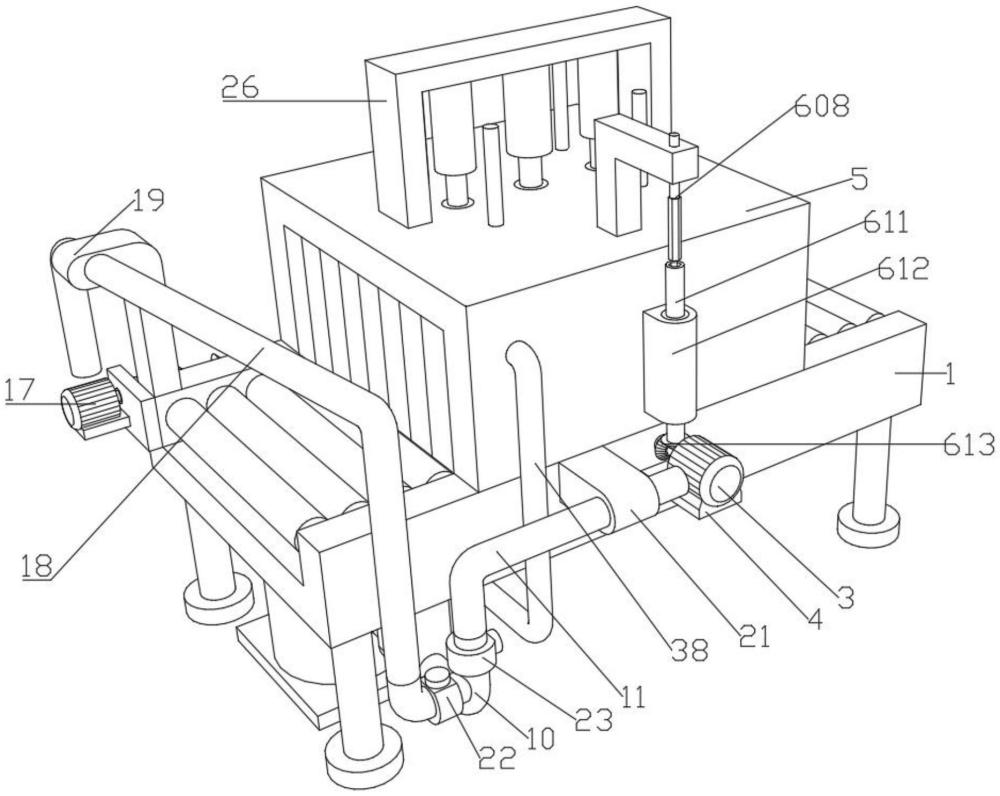

1.一种预制板的表面处理装置,包括机架(1),其特征在于:所述机架(1)通过密封轴承转动连接打磨辊一(2),所述打磨辊一(2)的一端固定连接电机一(3)的驱动端,所述电机一(3)固定安装在安装板一(4)顶端上,所述安装板一(4)固定安装在机架(1)外壁上,所述机架(1)顶端固定安装有打磨罩(5),所述打磨罩(5)与打磨辊一(2)之间设有打磨辊二组件(6),所述机架(1)的底部贯穿接通有接料斗(7),所述接料斗(7)底部与工业吸尘器(8)的进风口之间接通有吸尘管一(9),所述工业吸尘器(8)的出风口接通出风管(10),所述出风管(10)的第一个出风端接通有排风管一(11)的一端,所述排风管一(11)远离出风管(10)的一端对准电机一(3),所述排风管一(11)的孔径从靠近出风管(10)的一端到另一端逐渐变小;

所述打磨辊二组件(6)包括打磨辊二(601),所述打磨辊二(601)通过密封轴承转动连接打磨架(602),所述打磨架(602)的顶端固定连接伺服油缸一(603)的伸缩端,所述打磨架(602)的一端固定连接L型板(604),所述打磨辊二(601)通过密封轴承转动连接L型板(604),所述L型板(604)滑动贯穿打磨罩(5)内侧,所述L型板(604)内壁上固定安装有两组稳定板(605),两组所述稳定板(605)均通过轴承转动连接转轴(606),所述转轴(606)的底端以及打磨辊二(601)处于L型板(604)内腔的一端分别固定连接一组锥齿轮一(607),两组所述锥齿轮一(607)相互啮合,所述L型板(604)通过轴承转动连接转件(608),所述转件(608)外壁上以及转轴(606)外壁上分别固定安装有一组链轮(609),两组所述链轮(609)均啮合链条(610),所述转件(608)下端的六角杆滑动插入转杆(611)内侧开设的六角限位槽,所述转杆(611)通过轴承转动连接定位座(612),所述定位座(612)固定安装在打磨罩(5)外壁上,所述转杆(611)底端以及打磨辊一(2)外壁上均固定安装一组锥齿轮二(613),两组所述锥齿轮二(613)相互啮合;

所述机架(1)通过密封轴承转动安装有多组传输辊(12),所述传输辊(12)的一端固定连接锥齿轮三(13),多组所述锥齿轮三(13)分别啮合一组锥齿轮四(14),多组所述锥齿轮四(14)均固定安装在驱动杆(15)外壁上,所述驱动杆(15)通过轴承转动连接两组连接座(16),两组所述连接座(16)均固定安装在机架(1)外壁上,所述驱动杆(15)的一端固定连接电机二(17)的驱动端,所述电机二(17)固定安装在一组连接座(16)外壁上;

所述出风管(10)的第二个出风端接通有排风管二(18)的一端,所述排风管二(18)远离出风管(10)的一端对准电机二(17),所述排风管二(18)的孔径从靠近出风管(10)的一端到另一端逐渐变小;

所述机架(1)顶端固定连接L型稳定板(19),排风管二(18)外壁固定连接所述L型稳定板(19),所述机架(1)底部固定连接稳定座一(20),所述稳定座一(20)内侧固定连接出风管(10)外壁,所述机架(1)外壁固定连接稳定座二(21),所述稳定座二(21)内侧固定连接排风管一(11)外壁。

2.根据权利要求1所述的一种预制板的表面处理装置,其特征在于:所述出风管(10)上安装有电磁阀一(22)和电磁阀二(23)。

3.根据权利要求1所述的一种预制板的表面处理装置,其特征在于:所述打磨罩(5)的两端均是敞口设置,所述打磨罩(5)的两端均安装有挡灰帘(24)。

4.根据权利要求1所述的一种预制板的表面处理装置,其特征在于:所述机架(1)底部四角均固定安装有一组支撑腿(25)。

5.根据权利要求1所述的一种预制板的表面处理装置,其特征在于:所述打磨罩(5)顶端固定安装有安装架(26),所述安装架(26)上固定安装有伺服油缸一(603)、伺服油缸二(27)和伺服油缸三(28),所述伺服油缸一(603)、伺服油缸二(27)和伺服油缸三(28)的伸缩端分别滑动贯穿一组密封套(29)内侧,三组所述密封套(29)均镶嵌安装在打磨罩(5)内侧。

6.根据权利要求5所述的一种预制板的表面处理装置,其特征在于;所述伺服油缸二(27)的伸缩端固定连接升降架一(30),所述升降架一(30)上通过轴承转动安装有多组限位辊一(31),所述升降架一(30)顶端固定连接两组导向杆一(32),两组所述导向杆一(32)均滑动贯穿打磨罩(5)内侧。

7.根据权利要求5所述的一种预制板的表面处理装置,其特征在于;所述伺服油缸三(28)的伸缩端固定连接升降架二(33),所述升降架二(33)上通过轴承转动安装有多组限位辊二(34),所述升降架二(33)顶端固定连接两组导向杆二(35),所述导向杆二(35)均滑动贯穿打磨罩(5)内侧,所述升降架二(33)固定连接吸尘罩(36),所述吸尘罩(36)接通弹簧管(37)的一端,吸尘管二(38)的一端贯穿打磨罩(5)内侧并接通所述弹簧管(37)的另一端,所述吸尘管二(38)远离弹簧管(37)的一端接通吸尘管一(9)。
