专利号: 2024113300046
申请人: 山东祥辰科技集团有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

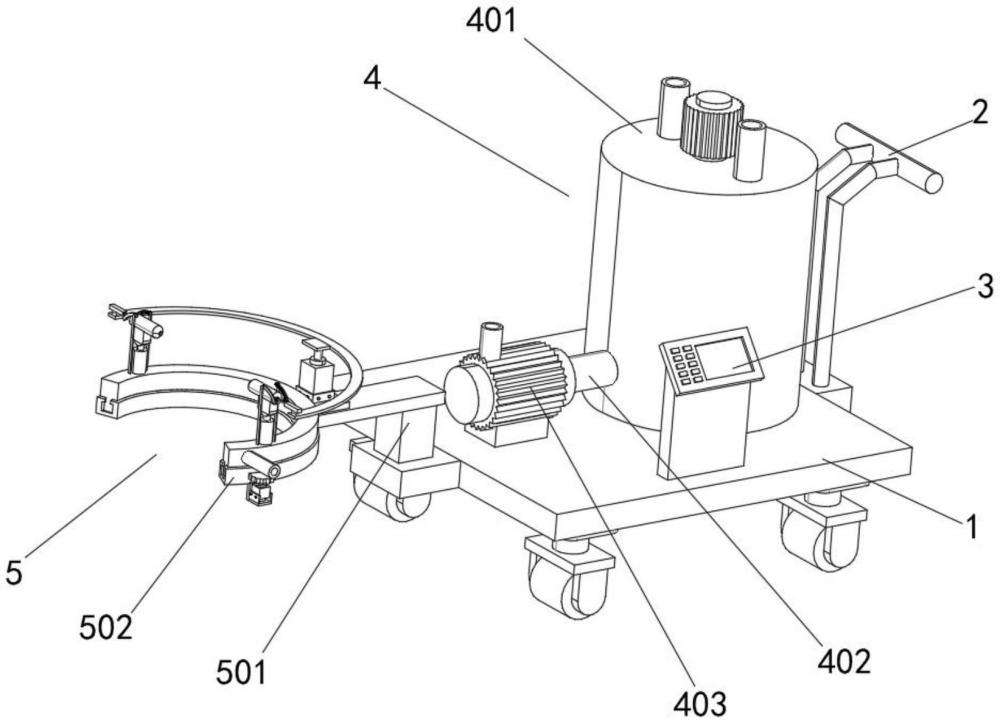

1.一种林业用树木施肥浇水装置,包括移动车(1),其特征在于:所述移动车(1)的顶端安装有推把(2),移动车(1)的顶端安装有控制器(3),移动车(1)的顶端安装有水肥储存组件(4),水肥储存组件(4)用于对液肥进行搅拌混合以及泵出,移动车(1)的一端安装有水肥喷施组件(5),水肥喷施组件(5)用于对树木进行施肥浇水;

水肥喷施组件(5)包括固定安装于移动车(1)一端的固定座(501),固定座(501)的一端固定安装有环形底座(502),环形底座(502)的上方设有环形管道(503),环形管道(503)的顶端安装有水肥喷出件(506),水肥喷出件(506)用于对液肥进行喷施,环形管道(503)上安装有转动驱动件(507),转动驱动件(507)用于对液肥喷施角度进行控制,环形底座(502)与环形管道(503)之间安装有转动喷施件(508),转动喷施件(508)用于带动水肥喷出件(506)移动对树木进行周向施肥;

所述水肥喷出件(506)包括开设于环形管道(503)内部的内腔(5061),内腔(5061)的顶端对称安装有固定筒(5062),固定筒(5062)与内腔(5061)相连通,固定筒(5062)的顶端连通安装有圆形盘(5063),圆形盘(5063)的顶端开设有顶部槽(5064),圆形盘(5063)的上方设有喷头(5065),喷头(5065)的顶端固定安装有转动套(5066),转动套(5066)转动安装于圆形盘(5063)外侧,液肥能够通过圆形盘(5063)、顶部槽(5064)以及转动套(5066)进入到喷头(5065)内,喷头(5065)的内部安装有喷量调节件(509);

所述喷量调节件(509)包括活动安装于喷头(5065)内部的横向块(5095),横向块(5095)靠近喷头(5065)喷嘴的一端安装有锥形的锥形块(5096),喷头(5065)的喷嘴内侧壁设置为锥形的锥形面(5094),锥形块(5096)与锥形面(5094)相对移动对单位时间内的喷施量进行控制,横向块(5095)的两侧对称安装有滑动块(5098),滑动块(5098)滑动安装于滑动槽(5097)内部,滑动槽(5097)对称开设于喷头(5065)的内壁两侧;

所述喷头(5065)的内部对称开设有两个密封转槽(5099),密封转槽(5099)与滑动槽(5097)一一对应,密封转槽(5099)的内部转动安装有转动密封块(50910),转动密封块(50910)靠近滑动槽(5097)的一侧固定安装有螺杆(50911),螺杆(50911)与滑动块(5098)螺纹连接,转动密封块(50910)的另一侧安装有转杆(50912),转杆(50912)的端部固定安装有圆形块(50913),圆形块(50913)的外侧等角度安装有第二齿板(50914),喷头(5065)的两侧对称设有弧形板(5092),弧形板(5092)以转动套(5066)转轴为圆心设置,弧形板(5092)靠近喷头(5065)的一侧等角度安装有第一齿板(5093),第一齿板(5093)与第二齿板(50914)相啮合,弧形板(5092)固定安装于固定架(5091)上,固定架(5091)固定安装于环形管道(503)顶端。

2.根据权利要求1所述的一种林业用树木施肥浇水装置,其特征在于:所述环形管道(503)的外壁上安装有连接管(505),连接管(505)与内腔(5061)相连通。

3.根据权利要求1所述的一种林业用树木施肥浇水装置,其特征在于:所述转动驱动件(507)包括气缸(5071),环形管道(503)靠近移动车(1)一侧固定安装有第一安装架(504),气缸(5071)安装于第一安装架(504)上,气缸(5071)的输出端上固定安装有推板(5072),推板(5072)的两端分别位于两个喷头(5065)相互远离的一侧,喷头(5065)的端部铰接有连杆(5073),连杆(5073)的另一端铰接有滑板(5074),滑板(5074)滑动安装有滑套(5075)内部,滑套(5075)固定安装于推板(5072)的顶端。

4.根据权利要求1所述的一种林业用树木施肥浇水装置,其特征在于:所述转动喷施件(508)包括开设于环形底座(502)内部的弧形滑槽(5081),弧形滑槽(5081)的截面呈凸字形,环形管道(503)的底端安装有弧形滑块(5082),弧形滑块(5082)滑动安装于弧形滑槽(5081)的内部,弧形滑块(5082)的外侧等角度开设有齿槽(5083),环形底座(502)的外壁上开设有侧槽(5084),侧槽(5084)与弧形滑槽(5081)相连通,侧槽(5084)的内侧设有齿轮(5085),齿轮(5085)与齿槽(5083)相啮合,齿轮(5085)与第二电机(5086)的输出轴固定连接,第二电机(5086)安装于第二安装座(5087)上,第二安装座(5087)固定安装于环形底座(502)上。

5.根据权利要求4所述的一种林业用树木施肥浇水装置,其特征在于:所述环形底座(502)的弧度、环形管道(503)的弧度以及弧形滑块(5082)的弧度均相同,环形底座(502)的弧度大于一百八十度。

6.根据权利要求2所述的一种林业用树木施肥浇水装置,其特征在于:所述水肥储存组件(4)包括固定安装于移动车(1)顶端的储存筒(401),储存筒(401)的一侧安装有出料管(402),移动车(1)的顶端安装有水泵(403),水泵(403)的一个端口与出料管(402)相连接,水泵(403)的另一端端口与连接管(505)之间连接有软管,储存筒(401)的顶端对称安装有进料管(404),储存筒(401)的内侧转动安装有搅拌器(405),搅拌器(405)的顶端与第一电机(406)的输出轴固定连接,第一电机(406)固定安装于储存筒(401)的顶端。
