专利号: 2024113237061
申请人: 长春职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

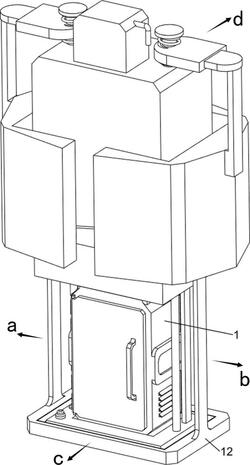

1.一种智能化远程控制配电柜,包括有智能控制配电柜本体(1)和信号传输组件(11),智能控制配电柜本体(1)上开设有多个通风孔,智能控制配电柜本体(1)内设有信号传输组件(11),信号传输组件(11)和外部的总控制器电性连接,其特征在于,还包括有支撑架(12),智能控制配电柜本体(1)放置于支撑架(12)上,支撑架(12)上设有开关(13),开关(13)和智能控制配电柜本体(1)通过信号传输组件(11)电性连接,支撑架(12)靠近开关(13)一侧设有伺服电机(16),伺服电机(16)和外部的总控制器通过信号传输组件(11)电性连接,伺服电机(16)的输出轴连接有转动丝杆(14),支撑架(12)远离转动丝杆(14)一侧固定设置有第一导向杆(18),第一导向杆(18)滑动式连接有隔离框(15),隔离框(15)和转动丝杆(14)螺纹连接,支撑架(12)开设有方形凹槽,方形凹槽与隔离框(15)相对应设置,隔离框(15)靠近转动丝杆(14)一侧设置有挤压件(17),挤压件(17)与开关(13)的位置相对应设置,隔离框(15)和智能控制配电柜本体(1)之间设有用于将智能控制配电柜本体(1)向上抬升的抬升机构,抬升机构包括有齿条(2)、固定件(21)、齿轮(22)、拉绳(23)和收卷杆(24),隔离框(15)内侧顶部固定设置有齿条(2),支撑架(12)上固定设置有固定件(21),固定件(21)转动式连接有收卷杆(24),收卷杆(24)固定连接有齿轮(22),齿条(2)与齿轮(22)的位置相对应设置,收卷杆(24)绕设有拉绳(23),拉绳(23)远离收卷杆(24)的一端和智能控制配电柜本体(1)顶面连接,还包括有导向组件,导向组件包括有固定板(25)和导向件(26),支撑架(12)固定设置有固定板(25),固定板(25)固定连接有导向件(26),智能控制配电柜本体(1)与导向件(26)滑动式连接,支撑架(12)上开设的方形凹槽内设置有密封条(151),还包括有用于对通风孔进行密封的密封机构,密封机构包括有异形气囊(3),异形气囊(3)设置在智能控制配电柜本体(1)内侧,异形气囊(3)与通风孔的位置相对应设置,智能控制配电柜本体(1)内固接有储气罐(34),储气罐(34)和异形气囊(3)连通,储气罐(34)内滑动式连接有活塞杆(36),活塞杆(36)顶部穿出智能控制配电柜本体(1),活塞杆(36)顶部和固定件(21)抵接,活塞杆(36)和智能控制配电柜本体(1)之间连接有复位弹簧(35)。

2.按照权利要求1所述的智能化远程控制配电柜,其特征在于,还包括有除湿机构,除湿机构包括有除湿风机(33),除湿风机(33)设置在隔离框(15)顶部,除湿风机(33)和外部的总控制器通过信号传输组件(11)电性连接,除湿风机(33)靠近固定件(21)一侧连接有软管,软管远离除湿风机(33)的一端穿过隔离框(15)和固定件(21)并延伸至智能控制配电柜本体(1)内侧,软管远离除湿风机(33)的一端和智能控制配电柜本体(1)固定连接,除湿风机(33)顶部连通有通气管(32)。

3.按照权利要求2所述的智能化远程控制配电柜,其特征在于,还包括有防护罩(31),防护罩(31)设置在隔离框(15)顶面,防护罩(31)设置在除湿风机(33)外侧,通气管(32)远离除湿风机(33)的一端穿出防护罩(31)。

4.按照权利要求3所述的智能化远程控制配电柜,其特征在于,还包括有防护机构,防护机构包括第二固定杆(4)、旋转件(41)、复位扭簧(42)、防护架(43)和缓冲弹簧(44),隔离框(15)顶面对称设置有两个第二固定杆(4),第二固定杆(4)均转动式连接有旋转件(41),旋转件(41)均与相邻的第二固定杆(4)之间连接有复位扭簧(42),旋转件(41)均滑动式连接有防护架(43),防护架(43)均与相邻的旋转件(41)之间连接有缓冲弹簧(44)。
