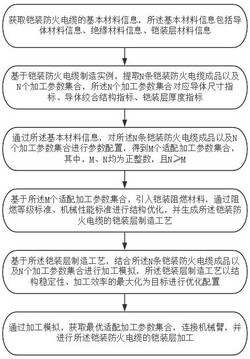

1.一种铠装防火电缆的制造方法,其特征在于,所述方法包括:
获取铠装防火电缆的基本材料信息,所述基本材料信息包括导体材料信息、绝缘材料信息、铠装层材料信息;
基于铠装防火电缆制造实例,提取N条铠装防火电缆成品以及N个加工参数集合,所述N个加工参数集合对应导体尺寸指标、导体绞合结构指标、铠装层厚度指标;
通过所述基本材料信息,对所述N条铠装防火电缆成品以及N个加工参数集合进行参数配置,得到M个适配加工参数集合,其中,M、N均为正整数,且N≥M;
基于所述M个适配加工参数集合,引入铠装阻燃材料,通过阻燃等级标准、机械性能标准进行结构优化,并生成所述铠装防火电缆的铠装层制造工艺;
基于所述铠装层制造工艺,结合所述N条铠装防火电缆成品以及N个加工参数集合进行加工模拟,所述铠装层制造工艺以结构稳定性、加工效率的最大化为目标进行优化配置;
通过加工模拟,获取最优适配加工参数集合,连接机械臂,并进行所述铠装防火电缆的铠装层加工;
其中,对所述N条铠装防火电缆成品以及N个加工参数集合进行参数配置,得到M个适配加工参数集合,所述方法包括:基于基本材料信息,对所述N条铠装防火电缆成品及其对应的N个加工参数集合进行分析,选择M个相似铠装防火电缆成品;
根据所述M个相似铠装防火电缆成品的对应加工参数集合进行参数配置,得到M个适配加工参数集合;
其中,基于所述M个适配加工参数集合,引入铠装阻燃材料,通过阻燃等级标准、机械性能标准进行结构优化,并生成所述铠装防火电缆的铠装层制造工艺,所述方法包括:基于所述M个适配加工参数集合,连接三维建模软件,并构建铠装防火电缆三维模型,所述铠装防火电缆三维模型包括导体结构、绝缘层、铠装层;
通过所述铠装阻燃材料、铠装防火电缆制造实例,提取细节参数,所述细节参数包括铠装层编织方式、间隙、末端处理细节;
基于所述细节参数、所述铠装阻燃材料,以阻燃等级标准、机械性能标准为约束,结合所述铠装防火电缆三维模型进行细节构造优化。
2.如权利要求1所述的一种铠装防火电缆的制造方法,其特征在于,基于所述细节参数、所述铠装阻燃材料,以阻燃等级标准、机械性能标准为约束,结合所述铠装防火电缆三维模型进行细节构造优化,所述方法包括:通过有限元分析算法,结合所述细节参数、所述铠装阻燃材料,对所述铠装层进行层理分析,以机械性能标准为约束,建立第一细节构造优化层;
基于热力燃烧学理论,结合所述细节参数、所述铠装阻燃材料,对所述铠装层进行材料性能分析,以阻燃等级标准为约束,建立第二细节构造优化层;
基于所述第一细节构造优化层、所述第二细节构造优化层,结合所述铠装防火电缆三维模型进行细节构造优化。
3.如权利要求2所述的一种铠装防火电缆的制造方法,其特征在于,通过有限元分析算法,结合所述细节参数、所述铠装阻燃材料,对所述铠装层进行层理分析,以机械性能标准为约束,建立第一细节构造优化层,所述方法包括:获取机械臂对应的铠装层加工控制参数,所述铠装层加工控制参数包括加压力度、阻燃材料铺设密度;
基于所述铠装层加工控制参数中的加压力度,结合机械臂运行路径,评估层理紧密贴合性,并调整所述铠装层加工控制参数对应的加压力度。
4.如权利要求3所述的一种铠装防火电缆的制造方法,其特征在于,所述方法包括:基于所述铠装层加工控制参数中的阻燃材料铺设密度,结合机械臂运动速度,评估层理均匀性,并调整所述铠装层加工控制参数对应的阻燃材料铺设密度。
5.如权利要求4所述的一种铠装防火电缆的制造方法,其特征在于,基于热力燃烧学理论,结合所述细节参数、所述铠装阻燃材料,对所述铠装层进行材料性能分析,以阻燃等级标准为约束,建立第二细节构造优化层,所述方法包括:基于所述铠装防火电缆三维模型,根据热力燃烧学理论,结合所述细节参数、所述铠装阻燃材料进行热流分析,获取热流分布特征,所述热流分布特征包括潜在热积累区域、潜在热传播路径;
基于所述热流分布特征中潜在热积累区域,确定铠装层对应的阻燃补偿分层;
在所述铠装防火电缆三维模型对应的铠装层初始厚度的基础上,通过所述铠装层对应的阻燃补偿分层进行迭代优化。
6.如权利要求5所述的一种铠装防火电缆的制造方法,其特征在于,所述热流分布特征包括潜在热传播路径,所述方法包括:基于所述热流分布特征中潜在热传播路径,确定铠装层对应的阻燃补偿边缘坐标;
在所述铠装防火电缆三维模型对应的铠装层初始位置的基础上,通过所述铠装层对应的阻燃补偿边缘坐标进行迭代优化。
7.如权利要求1所述的一种铠装防火电缆的制造方法,其特征在于,进行所述铠装防火电缆的铠装层加工,所述方法还包括:基于所述铠装防火电缆成品,随机截取第一铠装防火电缆分段、第二铠装防火电缆分段;
对第一铠装防火电缆分段进行阻燃性能测试,得到阻燃性能测试结果;对第二铠装防火电缆分段,进行机械强度测试,得到机械强度测试结果;
基于所述阻燃性能测试结果,结合铠装防火电缆成品质量,生成阻燃性能‑成品质量关联特征;基于所述机械强度测试结果,结合铠装防火电缆成品质量,生成机械强度‑成品质量关联特征;
基于所述阻燃性能‑成品质量关联特征、所述机械强度‑成品质量关联特征,在铠装层加工流程中,添加协同优化节点。
