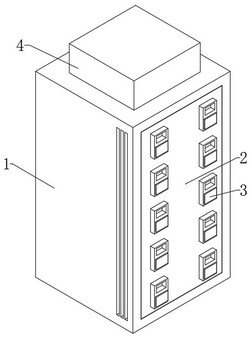

1.一种模块化管理的储能设备,包括箱体(1),其特征在于:所述箱体(1)的内部正表面设有若干存放槽(5),所述存放槽(5)的内部分别安装有蓄电池(6),每个所述存放槽(5)的内部分别安装有连接机构(7),所述箱体(1)的内部正表面中间安装有集线盒(8),所述连接机构(7)分别与蓄电池(6)和集线盒(8)相连接,所述箱体(1)的内部后端安装有散热机构(4),所述散热机构(4)分别与存放槽(5)之间相连接,所述箱体(1)的正表面安装有密封门(2),所述密封门(2)的表面安装有若干监测装置(3),且监测装置(3)分别与存放槽(5)之间一一对应;
所述连接机构(7)包括有挡板(741),所述挡板(741)的正表面活动安装有把手(701),所述把手(701)的后侧中间安装有转轴(703),且转轴(703)活动贯穿安装在挡板(741)的内部,所述把手(701)的内部上下两端分别活动贯穿安装有定位杆(705),所述挡板(741)的正表面以转轴(703)为轴心设有若干一号引导槽(702),所述定位杆(705)的后端分别卡合安装在一号引导槽(702)的内部;
所述定位杆(705)的前端安装有一号连接板(704),且一号连接板(704)活动安装在把手(701)的内部,所述把手(701)的内部分别设有一号放置槽(706),所述定位杆(705)的杆身分别活动贯穿安装在一号放置槽(706)的内部,所述定位杆(705)位于一号放置槽(706)内部的杆身外侧分别套设安装有二号弹簧(707),所述一号引导槽(702)的内部两端分别贯穿设有定位孔(708),所述定位杆(705)的后端分别卡合安装在定位孔(708)的内部;
所述挡板(741)的内部设有凹槽(709),且转轴(703)的杆身活动贯穿安装在凹槽(709)的内部,所述凹槽(709)的内部两端分别活动贯穿安装有连接器(712),且连接器(712)与蓄电池(6)的电极相连接,所述凹槽(709)的内部两端分别设有一号辅助槽(710),所述一号辅助槽(710)的内部分别安装有若干一号引导杆(711),所述连接器(712)靠近一号辅助槽(710)的一侧分别安装有二号连接板(713),所述二号连接板(713)分别活动安装在一号辅助槽(710)的内部,且一号引导杆(711)的杆身分别活动贯穿安装在二号连接板(713)的内部,所述连接器(712)的前端分别安装有导线(714),所述导线(714)分别活动贯穿安装在凹槽(709)的内部,并与集线盒(8)相连接;
所述连接器(712)相互靠近的一端分别安装有固定块(715),所述固定块(715)的内部分别设于二号辅助槽(716),所述二号辅助槽(716)的内部分别安装有二号引导杆(718),所述凹槽(709)的内部中间活动安装有传动板(717),所述传动板(717)活动贯穿安装在转轴(703)的杆身外侧,所述传动板(717)的两侧分别活动安装在二号辅助槽(716)的内部,且二号引导杆(718)的杆身分别活动贯穿安装在传动板(717)的内部,所述二号引导杆(718)位于传动板(717)后侧和二号辅助槽(716)之间的杆身外侧分别套设安装有三号弹簧(719),所述转轴(703)的上端设有螺旋引导槽(720),所述传动板(717)的内部且位于转轴(703)的上端安装有一号限位杆(721),所述一号限位杆(721)卡合安装在螺旋引导槽(720)的内部;
所述挡板(741)的内部下端分别设有暂存槽(722),所述暂存槽(722)的内部分别活动贯穿安装有连接块(723),所述连接块(723)的上端活动贯穿安装在凹槽(709)的内部,所述暂存槽(722)的内部前后两端分别安装有卡合块(724),且卡合块(724)与连接块(723)相连接,所述存放槽(5)的内部下表面分别设有二号放置槽(726),所述二号放置槽(726)的内部分别安装有齿条(727),所述连接块(723)的下端分别安装有齿牙(725),所述齿牙(725)分别活动安装在二号放置槽(726)的内部,并与齿条(727)之间啮合连接;
所述转轴(703)的后侧下端安装有一号连接架(728),所述一号连接架(728)呈现倾斜状,所述一号连接架(728)的内部安装有一号固定杆(729),所述一号连接架(728)的内部下端活动安装有一号传动块(730),且一号固定杆(729)的杆身活动贯穿安装在一号传动块(730)的内部,所述一号传动块(730)的内部下端活动贯穿安装有二号传动块(732),所述一号传动块(730)与二号传动块(732)之间设有四号弹簧(731),所述连接块(723)的上表面后侧安装有二号连接架(733),所述二号连接架(733)的内部安装有二号固定杆(734),所述二号传动块(732)的下端活动安装在二号连接架(733)的内部,且二号固定杆(734)的杆身活动贯穿安装在二号传动块(732)的内部;
所述存放槽(5)的内部且靠近集线盒(8)一侧的上下两端分别设有二号引导槽(735),所述二号引导槽(735)的内部分别活动安装有引导块(737),所述挡板(741)的内部且靠近引导块(737)一侧的上下两端分别设有补偿槽(740),所述补偿槽(740)的内部分别活动贯穿安装有补偿杆(739),所述补偿杆(739)分别与引导块(737)相连接,所述二号引导槽(735)的内部上下两端分别设有限位槽(736),所述引导块(737)的上下两端分别安装有二号限位杆(738),所述二号限位杆(738)分别卡合安装在限位槽(736)的内部。
2.根据权利要求1所述的一种模块化管理的储能设备,其特征在于:所述散热机构(4)包括有储风槽(403),所述储风槽(403)设于箱体(1)的内部后端,所述储风槽(403)与存放槽(5)之间分别贯通设有风孔(404),所述风孔(404)的内部分别活动贯穿安装有连接杆(406),所述连接杆(406)的前端和蓄电池(6)之间相贴合,所述连接杆(406)位于储风槽(403)内部的一端分别安装有密封板(407),所述密封板(407)与储风槽(403)的内壁相贴合,并对风孔(404)进行密封,所述存放槽(5)的内壁设有导风槽(405),且导风槽(405)和风孔(404)相连接。
3.根据权利要求2所述的一种模块化管理的储能设备,其特征在于:所述箱体(1)的上端安装有风机(401),所述风机(401)的排风口安装有导风管(402),所述导风管(402)的下端贯通安装在储风槽(403)的内部上端,所述箱体(1)内部前端的两侧分别贯穿设有若干排风槽(411),所述排风槽(411)的内部分别安装有滤网,所述储风槽(403)的内部安装有若干定位架(409),且定位架(409)和连接杆(406)一一对应,所述连接杆(406)的内部分别设有连接槽(408),所述定位架(409)的前端分别卡合安装在连接槽(408)的内部,所述定位架(409)和连接槽(408)之间分别安装有一号弹簧(410)。
