专利号: 2024112423867
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

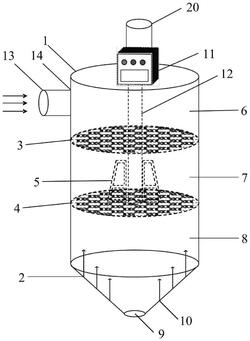

1.一种煤泥泥化与脱泥提质降灰装置,其特征在于,包括煤浆进料管、煤泥处理筒以及设于煤泥处理筒内的第一隔板、第二隔板和叶轮;

所述第一隔板和第二隔板将煤泥处理筒内的空间分为从上至下的缓冲区、泥化区和脱泥区;

所述缓冲区对应的煤泥处理筒上开设细粒煤泥出料口和煤浆进料口,所述煤浆进料管与煤浆进料口连接;

所述叶轮设于泥化区中;

所述脱泥区对应的煤泥处理筒上开设粗粒煤出料口和冲洗水口;

所述细粒煤泥出料口设于煤泥处理筒的顶端,所述煤浆进料管设于煤泥处理筒的侧壁;所述粗粒煤出料口位于煤泥处理筒的底端,所述冲洗水口设于煤泥处理筒的底面,所述冲洗水口的出水口向上设置。

2.根据权利要求1所述的煤泥泥化与脱泥提质降灰装置,其特征在于,还包括转动电机和传动轴,所述叶轮套设于传动轴上,所述传动轴的一端与转动电机的输出轴固定连接。

3.根据权利要求2所述的煤泥泥化与脱泥提质降灰装置,其特征在于,所述传动轴的另一端贯穿第一隔板后与第二隔板转动连接。

4.根据权利要求1所述的煤泥泥化与脱泥提质降灰装置,其特征在于,所述叶轮包括轮板以及开设于轮板上的强化孔。

5.根据权利要求4所述的煤泥泥化与脱泥提质降灰装置,其特征在于,所述强化孔的数量为多个。

6.根据权利要求5所述的煤泥泥化与脱泥提质降灰装置,其特征在于,多个强化孔沿轮板的竖向布置。

7.根据权利要求6所述的煤泥泥化与脱泥提质降灰装置,其特征在于,从上至下,所述轮板的宽度和强化孔的面积均逐渐增大。

8.根据权利要求7所述的煤泥泥化与脱泥提质降灰装置,其特征在于,所述轮板的形状和强化孔的形状为梯形。

9.根据权利要求1至8任一项所述的煤泥泥化与脱泥提质降灰装置,其特征在于,所述煤泥处理筒包括筒体和溜槽,所述筒体的底部开口,所述溜槽扣设于筒体的底部开口处,所述冲洗水口设于溜槽的侧壁,所述粗粒煤出料口设于溜槽的底端。
